Periodiek onderhoud en afstelling
schadigen. Houd om dit te voorko-
men de kettingspanning binnen de
gespecificeerde waarden.

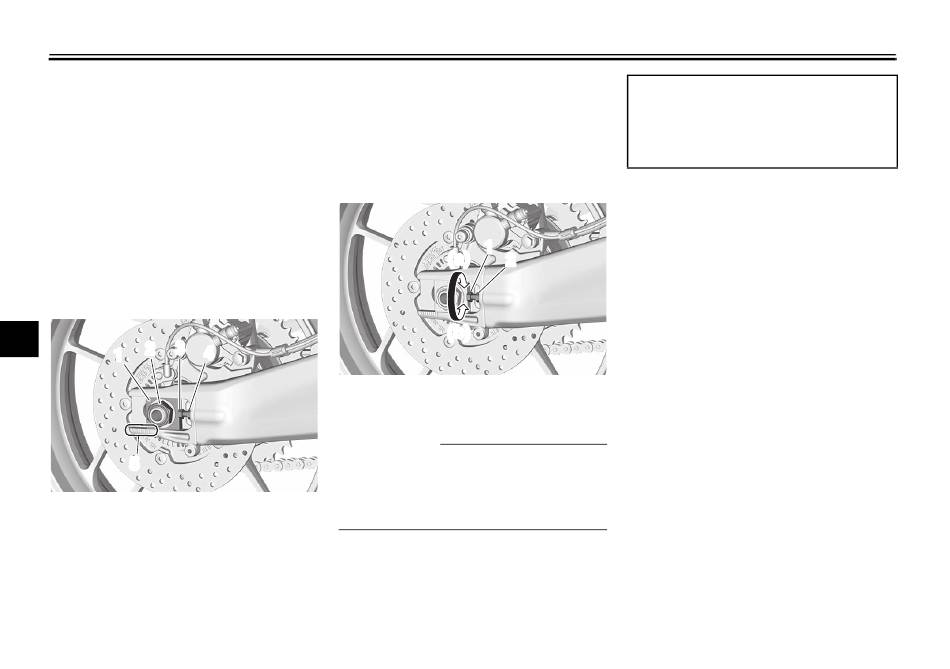

Om de spanning van de aandrijfketting
af te stellen
Raadpleeg een Yamaha dealer voordat u
de spanning van de aandrijfketting afstelt.
1. Haal de motorfiets van de middenbok
en klap de zijstandaard omlaag.
2. Draai de wielasmoer los en draai dan
de borgmoeren los aan beide zijden
van de achterbrug.
7
2
3
1
5
1. Aandrijfkettingspanner
2. Wielasmoer
3. Stelbout spanning aandrijfketting
4. Borgmoer
5. Uitlijnmerktekens
3. Zet de motorfiets op de middenbok.
4. Draai om de aandrijfketting strakker te
stellen de stelbout aan beide uiteinden
van de achterbrug in de richting (a).
[DCA23070]
Stel de ketting losser door de stelbout
aan beide uiteinden van de achterbrug
DAU92600
in de richting (b) te draaien en dan het
achterwiel naar voren te drukken.
4
1. Stelbout spanning aandrijfketting
2. Borgmoer
OPMERKING
Gebruik voor een goede wieluitlijning de
uitlijnmerktekens aan beide zijden van de
achterbrug om zeker te zijn dat beide ket-
tingspanners dezelfde positie hebben.
5. Haal de motorfiets van de middenbok
en klap de zijstandaard omlaag.
6. Trek de asmoer en daarna de borg-
moeren aan met de voorgeschreven
aanhaalmomenten.
1
(a)
2
(b)
7-23
Aanhaalmomenten:
Wielasmoer:
105 N·m (10.5 kgf·m, 77 lb·ft)
Borgmoer:
16 N·m (1.6 kgf·m, 12 lb·ft)
7. Zorg ervoor dat de kettingspanners in
dezelfde stand staan, dat de spanning
van de aandrijfketting correct is en dat
de aandrijfketting soepel beweegt.
