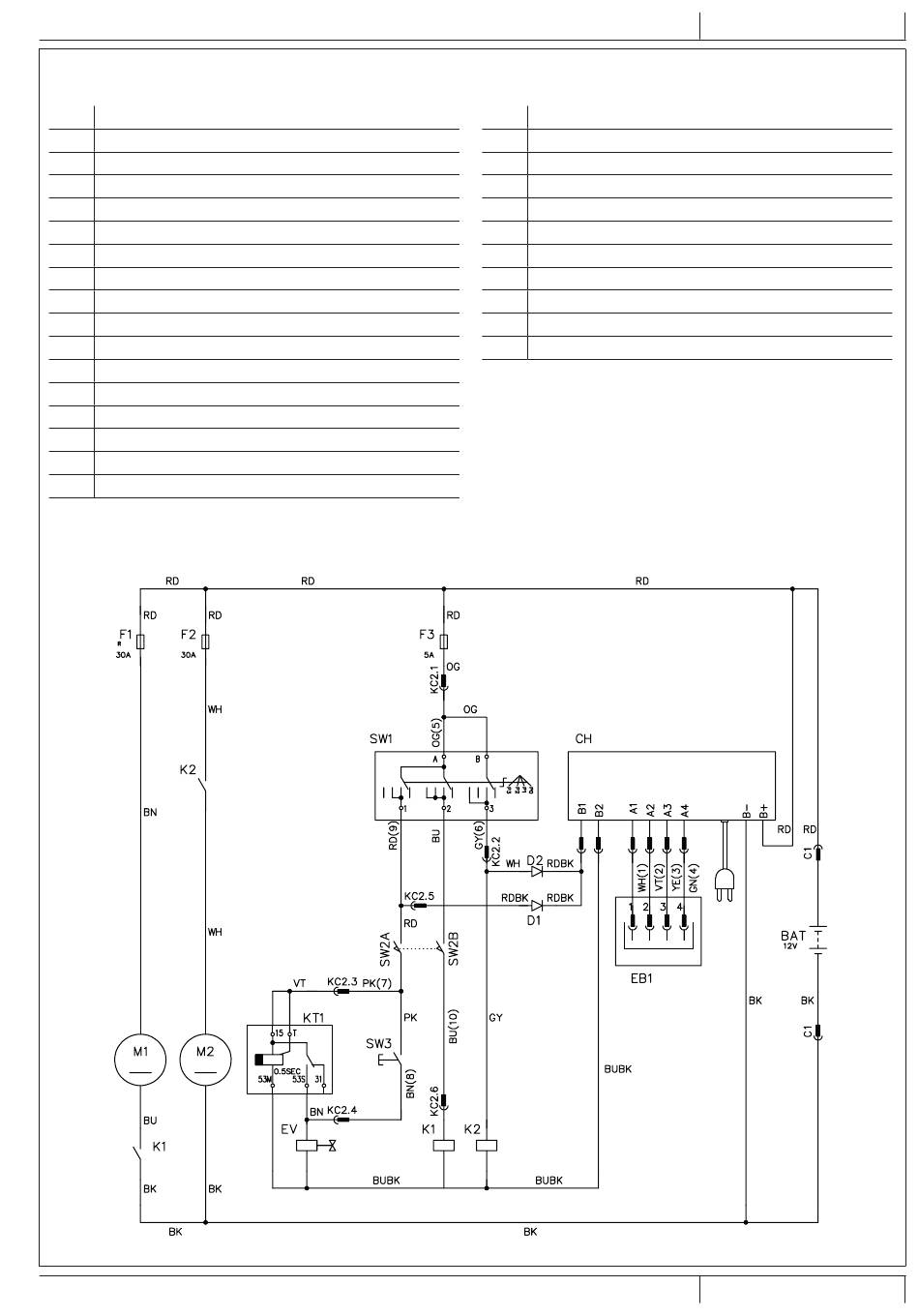

SCHALTPLAN
Legende
BAT
12-V-Batterie
CH
Ladegerät
D1
Diode
D2
Diode
EB1
LED-Steuerkarte
EV
Elektroventil Reinigungslösung
F1
Selbstrückstellende Sicherung Bürstenmotor (35 A)
F2
Sicherung Ansaugmotor (30 A)
F3
Sicherung Wählschalter Funktionen (5 A)
K1
Relais Bürstenmotor
K2
Relais Ansaugmotor
KT1
Zeitgeber Elektroventil
M1
Bürstenmotor
M2
Motor Ansauganlage
SW1
Wählschalter Funktionen
SW2
Freigabeschalter Bürstenmotor-Elektroventil
SW3
Schalter Reinigungslösungsdosierung
BETRIEBSANLEITUNG
Farbcodes
BK
Schwarz
BU
Hellblau
BN
Braun
GN
Grün
GY
Grau
OG
Orange
PK
Rosa
RD
Rot
VT
Violett
WH
Weiß
YE
Gelb
