Installatie van de unit
Uitgebreide handleiding voor de installateur en de gebruiker
64
Capacity up unit
▪

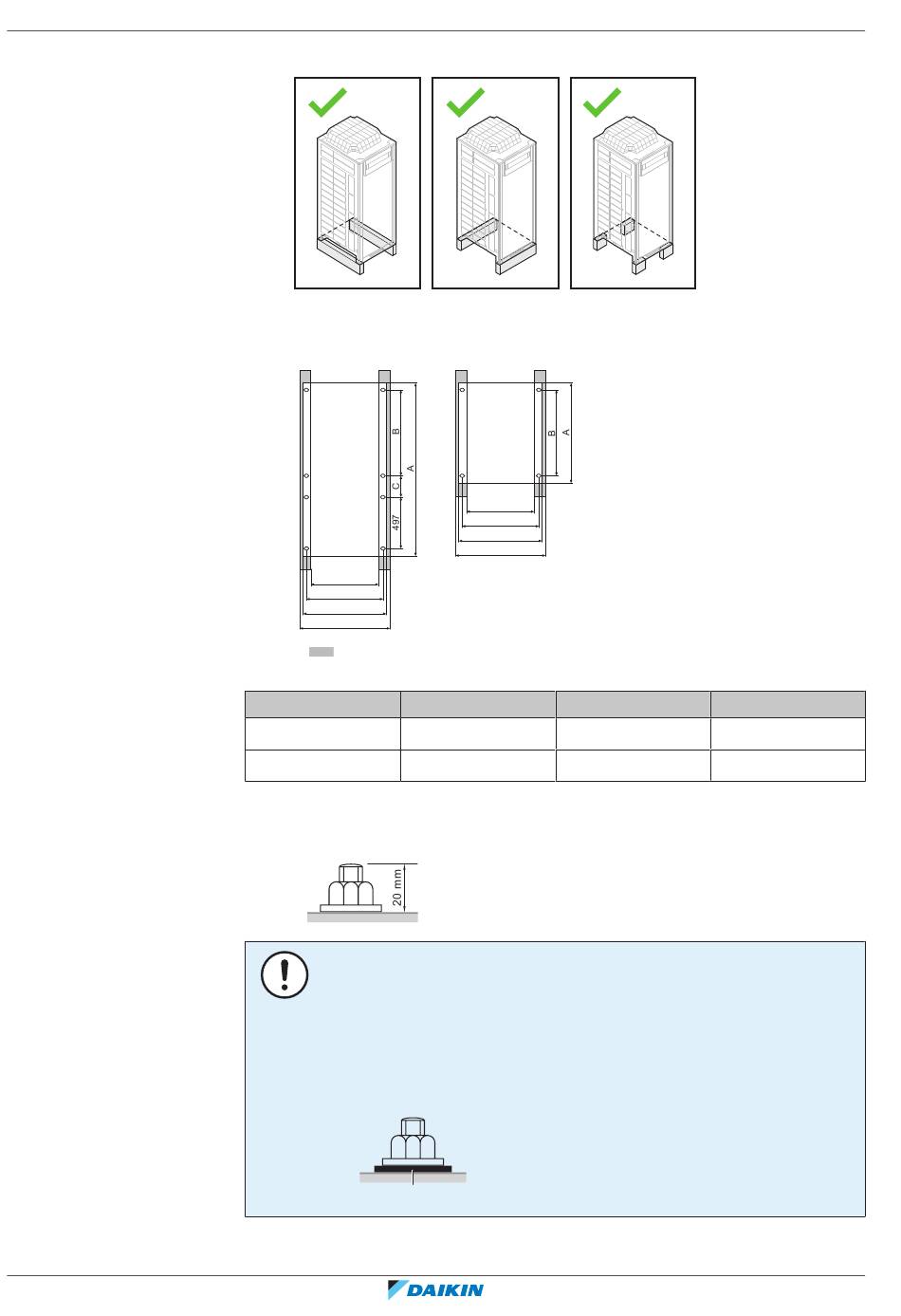

De voorkeurinstallatie is op een stevige lange fundering (stalen balkframe of
beton). De fundering moet groter zijn dan het in het grijs aangegeven deel.
1
631
729
765
≥765
Minimumfundering
1
LRYEN10*
2
LRNUN5*
Unit
LRYEN10*
LRNUN5*
▪
Maak de unit vast met behulp van de vier M12-funderingsbouten. De beste
manier is om de funderingsbouten in te schroeven tot ze nog 20 mm boven het
oppervlak van de fundering uitsteken.
OPMERKING
▪
Voorzie een waterafvoerkanaal rond de fundering om overtollig water rond de
unit af te voeren. Bij buitentemperaturen onder nul zal het afgevoerde water van
de buitenunit bevriezen. Als u geen maatregelen neemt voor de afvoer van het
water, kan het heel glad worden rondom de unit.
▪
Wanneer u de unit in een corrosieve omgeving installeert, moet u een moer met
een plastic vulring (a) gebruiken om de moer te beschermen tegen roest.
a
2
631
729
765
≥765
(mm)
A
1940
1102
635
497
B
C
193
—
LRYEN10A7Y1+LRNUN5A7Y1
CO₂ Conveni-Pack buitenunit
4P605460-1 – 2020.08
