6 Inbedrijfstelling
6.1 Geleidingsarmen monteren
Door de geleidingsarmen te draaien, kan het afstellen traploos of trapsgewijs met behulp van groeven
worden uitgevoerd. De rolleneenheden kunnen aan beide uiteinden van de geleidingsarmen worden
gemonteerd. Hierdoor kan de afstand tot het werkstuk worden verkleind of vergroot.
Benodigd gereedschap:
* Accessoire
► Monteer de geleidingsarmen conform de vereisten met behulp van de gekartelde schroeven links en
rechts aan het apparaat.
NL - 14
ABICAR ADVANCED 42V
Binnenzeskantsleutel, sleutelafmeting 4
Instelling voor trapsgewijze verdere verplaatsing

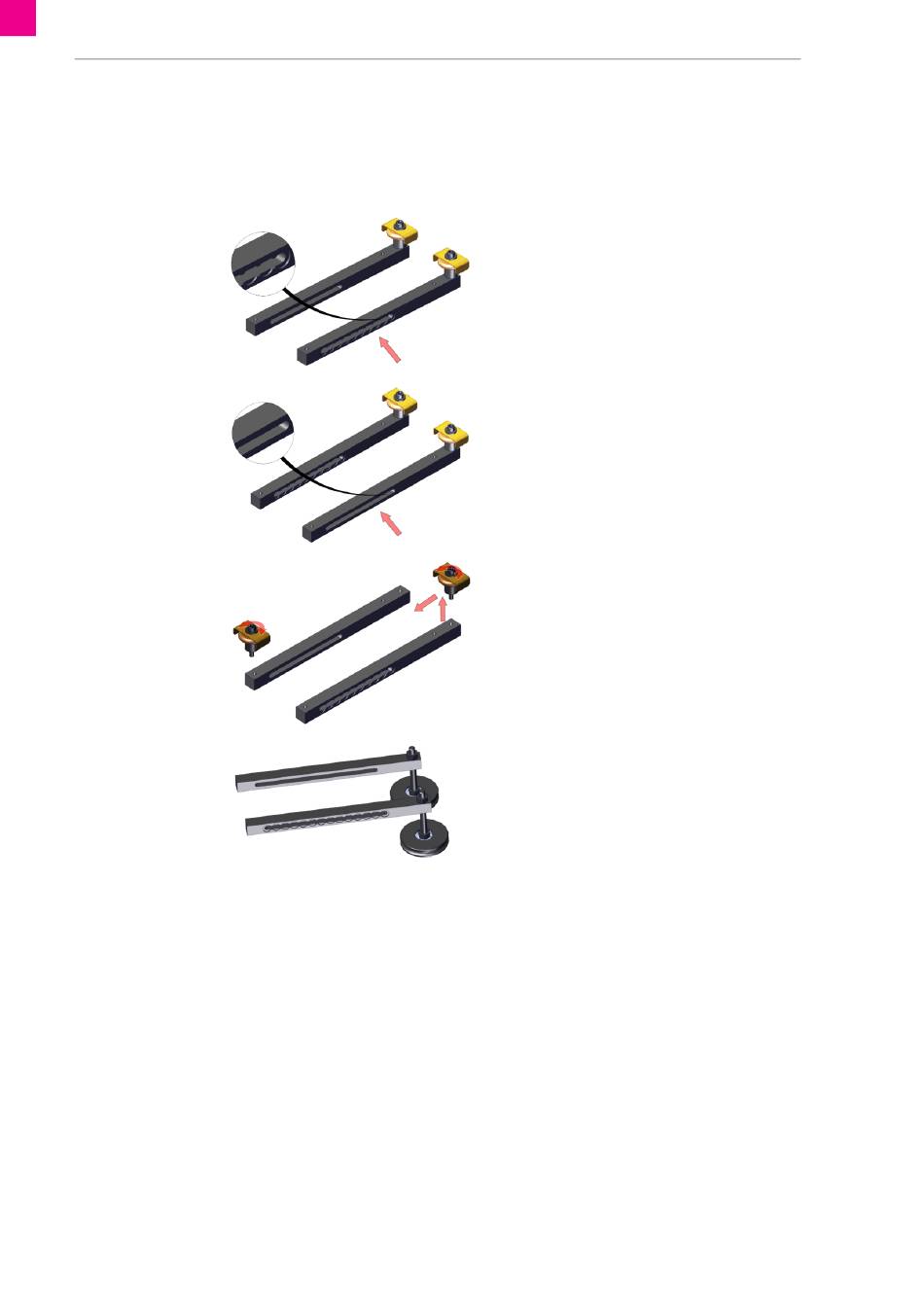

► Monteer de geleidingsarmen zodanig dat
de groeven naar buiten wijzen.
Instelling voor traploze verdere verplaatsing
► Monteer de geleidingsarmen zodanig dat
de groeven naar binnen wijzen.
► Haal de schroeven aan met een
binnenzeskantsleutel.
Lengte afstellen
► Monteer de rolleneenheid aan de andere zijde van
de geleidingsarm.
Afstelling van de geleidingsarmen voor buitenranden*
► Stel de hoogte van de rollen via de moeren in.
