Capaciteit binnenunit
Capaciteit binnenunit
stroomafwaarts
stroomafwaarts
Meer dan 201 en minder
Minder dan 200 in totaal
dan 400 in totaal
CMY-Y102S-G2
CMY-Y102L-G2
6 Gebruik een fi tting als een bepaalde koelleiding een andere diameter heeft
dan de afgetakte leiding.
7 Let altijd op de beperkingen van de buizen (bijvoorbeeld in lengte,
overbrugging van hoogteverschillen, en diameterbeperkingen) om defecten
of verminderde prestaties te voorkomen.

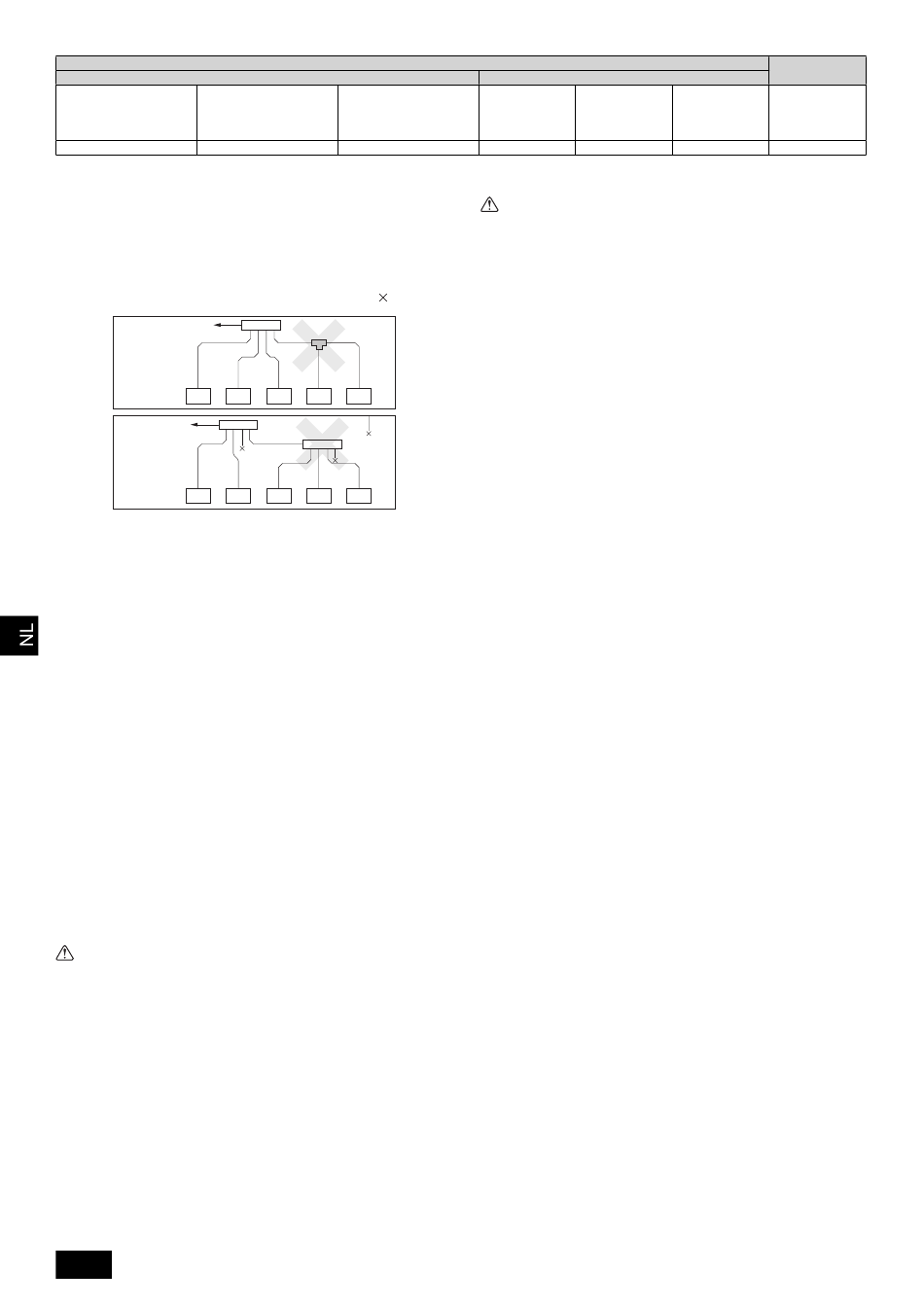

8 Na de hoofdaftakking mag er niet meer worden vertakt (voorbeelden van niet
toegestane aftakkingen zijn in de afbeelding hieronder met een
Naar de buitenunit
Naar de buitenunit
9 Zowel een tekort als een teveel aan koelvloeistof kunnen tot een noodstop
van de unit leiden. Vul het systeem dus met de correcte hoeveelheid
koelvloeistof. Controleer bij het onderhoud altijd de genoteerde
buislengtes en de bijgevulde koelvloeistof op beide plaatsen, nl. de
berekeningstabel voor de hoeveelheid koelvloeistof op de achterkant van het
onderhoudspaneel en de bijgevulde hoeveelheid koelvloeistof op de labels
van de binnenunits. (Zie 9.2. voor meer informatie over de koelleidingen.)
0 Gebruik om het systeem te vullen altijd een vloeibaar koelmiddel.
a Gebruik nooit koelvloeistof om het systeem te ontluchten. Gebruik
hiervoor altijd een vacuümpomp.
b Zorg voor een afdoende isolatie van de leidingen. Gebrekkige isolatie
leidt tot een afname van de klimaatregelingsprestaties, het ontstaan van
condenswater en andere problemen (Zie 10.4. voor informatie over de
thermische isolatie van de koelleidingen).
c Voor het aansluiten van de koelleidingen moet u controleren of de afsluitklep
van de buitenunit volledig gesloten is (fabrieksinstelling) en deze niet openen
totdat de koelleidingen van de buiten- en binnenunits zijn aangesloten, een
test op koelvloeistofl ekkage is gedaan en de ontluchting van de leidingen is
afgerond.
d Gebruik tijdens het solderen van de leidingen altijd een vloeimiddel
om oxides te verwijderen. Als u dit niet doet, kan de compressor
beschadigd worden. Spoel de soldeerzone met stikstof.
Gebruik niet de in de handel te verkrijgen soldeervloeimiddelen; deze
kunnen corrosie van de leidingen veroorzaken en de koelmachineolie
doen degenereren.
Neem voor meer gegevens contact op met Mitsubishi Electric.
(Zie 10.2. voor meer informatie over de leidingaansluitingen en de
afsluitklep.)
e Sluit nooit leidingen aan op de buitenunit terwijl het regent.
Waarschuwing:
Tijdens de installatie of het transport van de unit, mag deze niet worden
gevuld met een andere koelvloeistof dan op de unit is aangegeven.
- Vermenging met een andere koelvloeistof of met lucht enz. kan storingen doen
optreden in de koelcyclus en mogelijk ernstige schade veroorzaken.
74
Gepaarde binnenleidingen
Lijntak
Capaciteit binnenunit
stroomafwaarts
Meer dan 401 en minder
dan 650 in totaal
CMY-Y202-G2
gemerkt).
DOP
Hoofdtak
4 aftakkingen
8 aftakkingen
CMY-Y104-G
CMY-Y108-G
Let op:
•
Gebruik een vacuümpomp met een terugslagklep.
- Als de vacuümpomp geen terugslagklep heeft, kan er vanuit de
vacuümpomp olie terugvloeien in de koelcyclus en de koelmachineolie
doen degenereren.
•
Maak geen gebruik van de volgende onderdelen die voor gewone
koelvloeistoffen worden gebruikt.
(Verdeelstuk met drukmeter, vulslang, gaslekdetector, terugslagklep,
vulstation voor koelvloeistof, vacuümmeter, onderdelen voor
koelvloeistofrecuperatie)
- Vermenging met gewone koelvloeistof kan de koelmachineolie doen degenereren.
- Vermenging met water doet de koelmachineolie degenereren.
- De koelvloeistof R410A bevat geen chloor. Daardoor wordt het door
gaslekdetectoren voor gewone koelvloeistoffen niet gedetecteerd.
•
Ga zorgvuldiger om met de gereedschappen voor R410A dan met
gewone gereedschappen.
- Stof, vuil of water dat in de koelcyclus geraakt, leiden tot degeneratie van
de koelmachineolie.
•
Gebruik nooit de bestaande koelleidingen.
- De grote chloorhoeveelheid in de gewone koelvloeistof en koelmachineolie
in de bestaande leidingen zal de nieuwe koelvloeistof doen degenereren.
•
Sla voor de installatie ervan de leidingbuizen binnen op en houd de
buiseinden afgesloten tot net voor het solderen.
- Stof, vuil of water dat in de koelcyclus geraakt, leiden tot degeneratie van
de olie en defecten aan de compressor.
•
Maak geen gebruik van een vulcilinder.
- Door gebruik te maken van een vulcilinder kan de koelvloeistof degenereren.
•
Gebruik geen speciale detergenten voor het schoonmaken van de leidingen.
Gepaarde
buitenunit
Buitenunits
10 aftakkingen
P400 ~ P500
CMY-Y1010-G
CMY-Y100VBK2
