3.

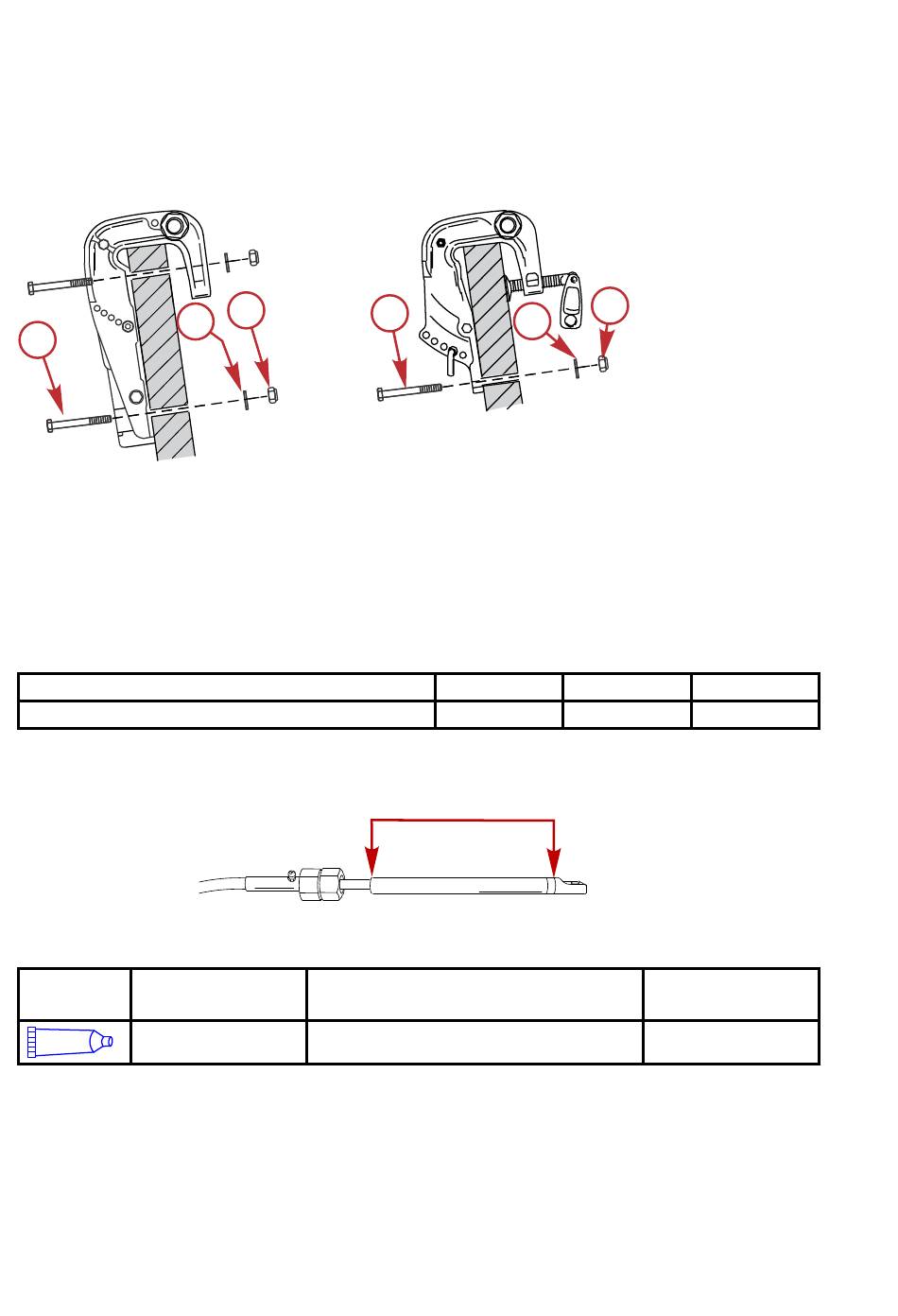

Om verlies van de buitenboordmotor te voorkomen, moet de buitenboordmotor met de meegeleverde
bevestigingsmiddelen aan de spiegel worden vastgezet. Boor met een boor van 7,9 mm (5/16 inch) de
gaten in de spiegel. Gebruik de montagegaten voor de spiegelklemmen als gids voor het uitlijnen. Zet
de bouten met vlakke ringen en borgmoeren vast. Breng in de gaten en rond de bouten
waterafdichtmiddel voor boten aan om de installatie waterdicht te maken. Draai de bouten aan tot het
aangegeven aanhaalmoment.
b
a
Modellen met opklapbekrachtiging
a -
Modellen met opklapbekrachtiging hebben vier bouten, modellen met handbediend opklapsys‐
teem hebben er twee.
b -
Modellen met opklapbekrachtiging hebben vier ringen, modellen met handbediend opklapsys‐
teem hebben er twee.
c -
Modellen met opklapbekrachtiging hebben vier moeren, modellen met handbediend opklapsys‐
teem hebben er twee.
Beschrijving
Montagebouten spiegelklem—alle modellen
Stuurkabel installeren
1.
Smeer het hele kabeluiteinde met Mercury of Quicksilver 2-4-C met PTFE.
Ref.-nr.
Beschrijving
tube
2-4-C met PTFE
95
2.
Steek de stuurkabel in de kantelbuis.
3.
Haal de moer van de stuurkabel aan tot het voorgeschreven aanhaalmoment.
MOTOR INSTALLEREN
c
a
63141
Stuurkabeluiteinde
b
63143
Modellen met handbediend opklapsysteem
Nm
13,5
28722
Gebruikt in
98
c
lb-in.
lb-ft
120
–
Onderdeelnr.
92-802859Q 1
nld
