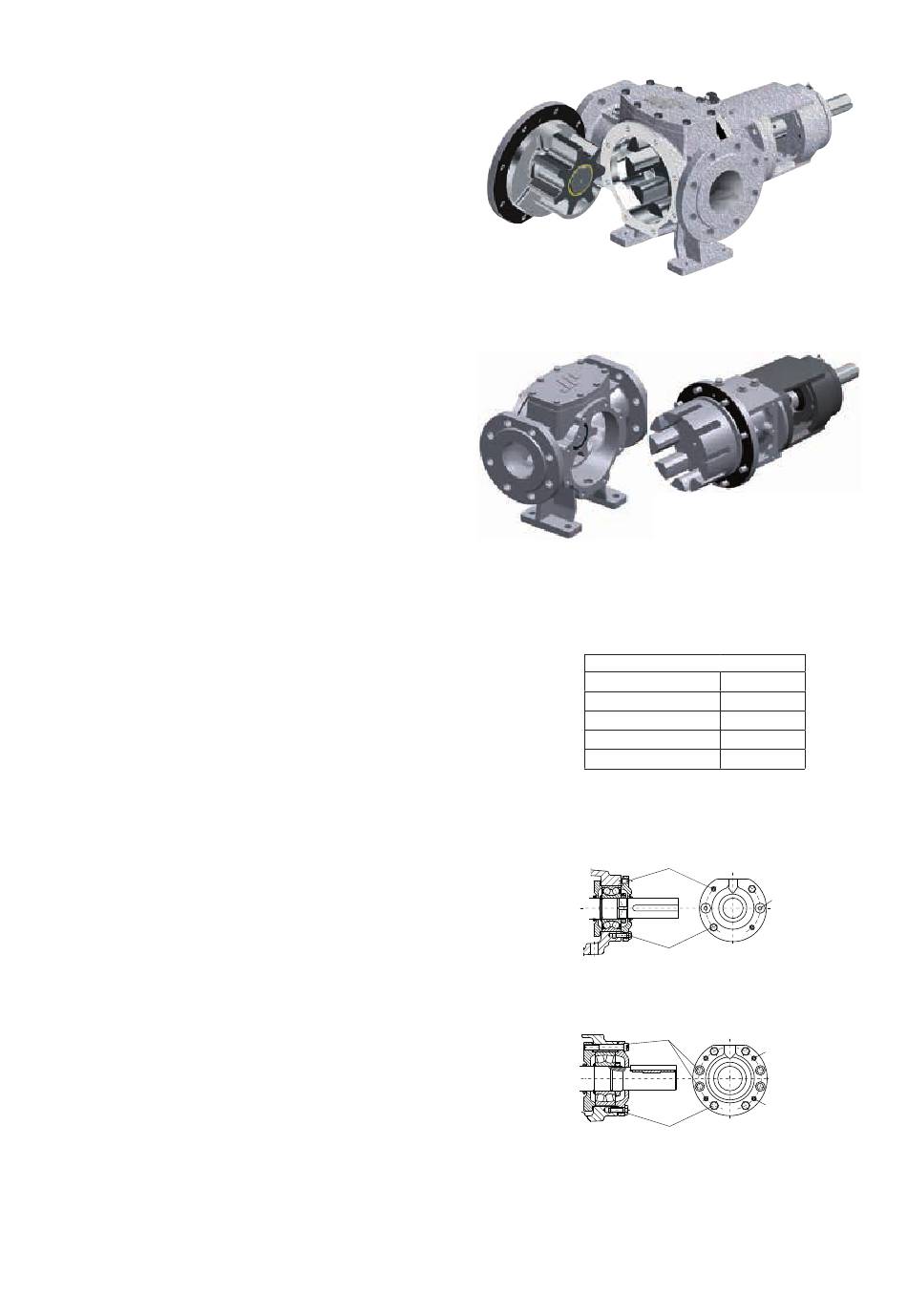

3.22.4 Front pull-out
De TG-pompen beschikken ook over een
frontpull-out systeem.
Om vloeistofresten te verwijderen
uit de pomp of om het rondsellager
te controleren op slijtage, kan het
pompdeksel langs de voorzijde uit het
pomphuis worden getrokken zonder de
aanzuig- en uitlaatleiding los te koppelen.
Zie de paragrafen 4.0 Demontage/
montage en 6.6 Gewichten.
3.22.5 Back pull-out
Om de pomp te spoelen of om het
glijlager op slijtage te controleren, kan de
lagerstoel met het tussenstuk, de as en
de rotor gemakkelijk langs de achterzijde
worden uitgetrokken zonder de aanzuig- en
uitlaatleiding los te koppelen.
Bij het gebruik van een spacerkoppeling
hoeft de aandrijving niet te worden
verplaatst.
Zie de paragrafen 4.0 Demontage/
montage en 6.6 Gewichten.
3.22.6 Instelling van de speling
De TG-pompen worden geleverd met een correcte axiale speling. In sommige gevallen is het echter
nodig de axiale speling bij te stellen:
•
Voor het compenseren van gelijkmatige rotor- en
rondselslijtage.
•
Wanneer, bij het verpompen van laag viskeuze
vloeistoffen, het debiet te laag is en de slip moet
verminderd worden.
•
Wanneer de vloeistof viskeuzer is dan verwacht,
kan de wrijving binnen de pomp verminderd worden
door de axiale speling te verhogen.
Ga als volgt te werk voor het instellen van de axiale speling:
1. Los de stelschroeven (1480).
2. Zet de bouten (1540) vast.
3. De pompas met wentellager en rotor worden nu
tegen het pompdeksel geduwd. De axiale speling is
nu nul.
4. Plaats een meetklok op de lagerstoel.
5. Breng de voeler van de meetklok tegen het aseinde
en initialiseer de meetklok.
6. Los de bouten (1540) en span de stelschroeven
aan (1480); hierdoor worden de rotor en het
wentel lager achteruit geduwd.
7. Span de stelschroeven aan totdat de afstand tussen
het aseinde en de lagerstoel verhoogd is met de
vereiste speling.
8. Blokkeer de as terug door de bouten (1540) vast
te zetten. De ingestelde speling kan opnieuw ver-anderd
zijn. Om dit tegen te gaan, is het aan te raden om
bij het achteruitduwen van het aseinde de speling te
vergroten met 0,02 mm.
A.0500.452 – IM-TGGP/07.03 NL (12/2020)
Nominale axiale speling
Pompgrootte TG GP
(s
) [mm]
ax
2-25 tot 6-40
0,10 – 0,15
15-50 tot 23-65
0,10 – 0,20
58-80 tot 120-100
0,15 – 0,25
185-125 tot 360-150 0,20 – 0,40
1480
1540
TG GP2-25 tot TG GP185-125
1530
1540
TG GP360-150
1530
1480
1480
51
