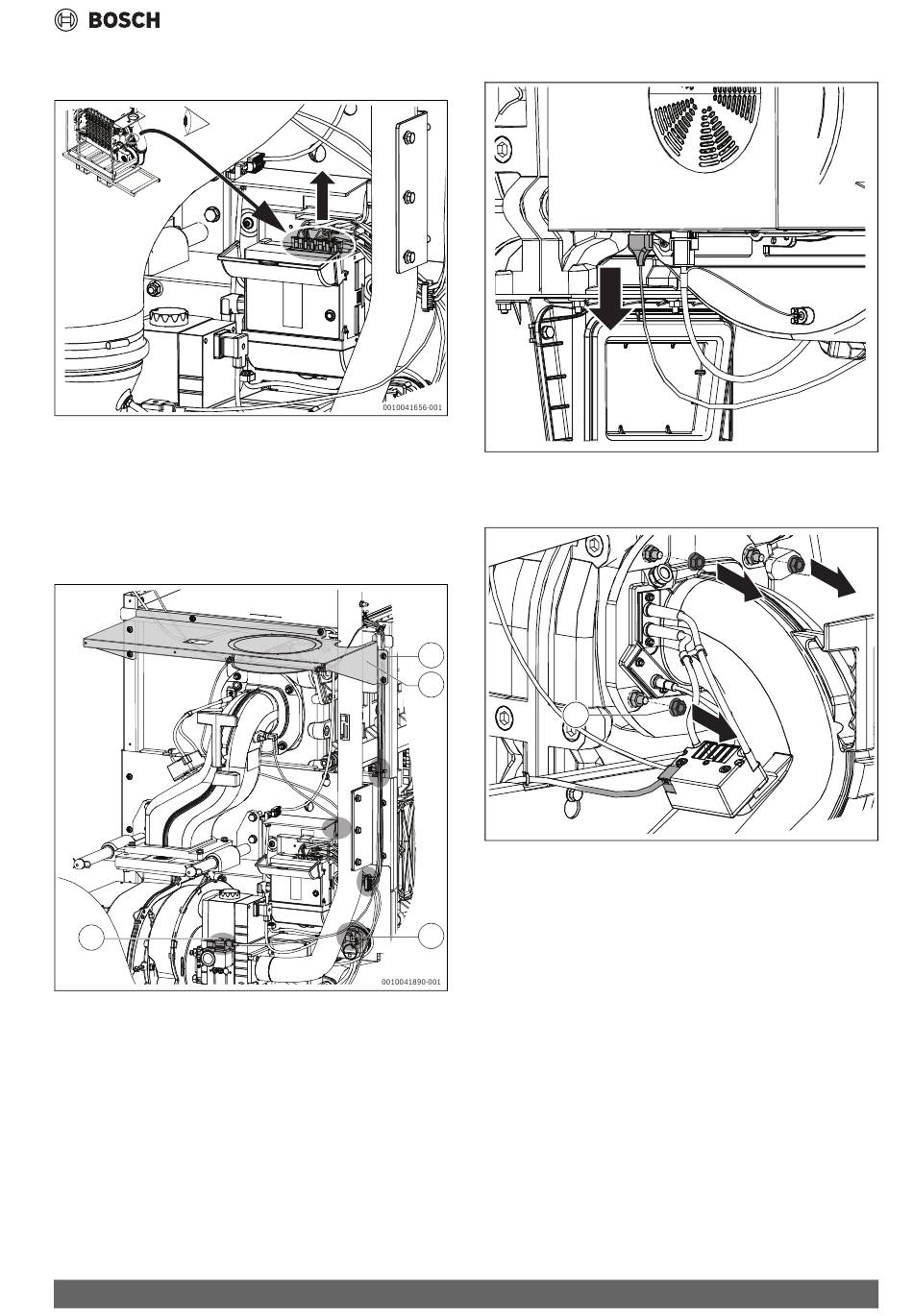

▶ Bovenste klep van de branderautomaat openen en de connector lo-
strekken (afb. 6).
Afb. 6
Connector van de branderautomaat afnemen
▶ Kabel aan de zijkant en boven op de draagplaat uit de bevestigings-
clips losmaken en boven op het cv-toestel plaatsen (afb. 7).
▶ 6 schroeven op de draagplaat voor de luchtslang verwijderen en
draagplaat afnemen (afb. 7, [1+2]).
▶ Beide connectoren op de luchtdrukschakelaar aftrekken (afb. 7,
[3]).
▶ Connector op het magneetventiel lostrekken (afb. 7, [4]).
4
Afb. 7
Kabel losmaken en draagplaat afnemen
[1]
6x schroeven
[2]
Draagplaat voor luchtslang
[3]
Connector op luchtdrukschakelaar
[4]
Connector magneetventiel
Condens 7000 FP – 6721846698 (2022/12)
▶ Connector op de ventilator lostrekken (afb. 8).
Afb. 8
Connector van de ventilator afnemen
▶ Connector op de ontstekingstransformator lostrekken (afb. 9).
▶ 4 moeren op de mengbocht/voorlid verwijderen (afb. 9).
1
2
1
Afb. 9
Connector op de ontstekingstransformator op de mengbocht/
voorlid verwijderen
[1]
Connector op de ontstekingstransformator
[2]
Moeren op de mengbocht
3
▶ Mengbocht met branderstaaf en ventilator tot de eindstand (O-ring
op geleidingspen) terugtrekken
▶ Mengbocht met branderstaaf zoals in hoofdstuk 11.7 bij de afbeel-
dingen 50 en 51 staat beschreven demonteren.
▶ 4 schroeven op de bevestigingsplaat van het onderste deel van de
brander verwijderen
(afb. 10, [2]).
CV-toestel transporteren
0010041660-001
0010041665-001
