Installatie

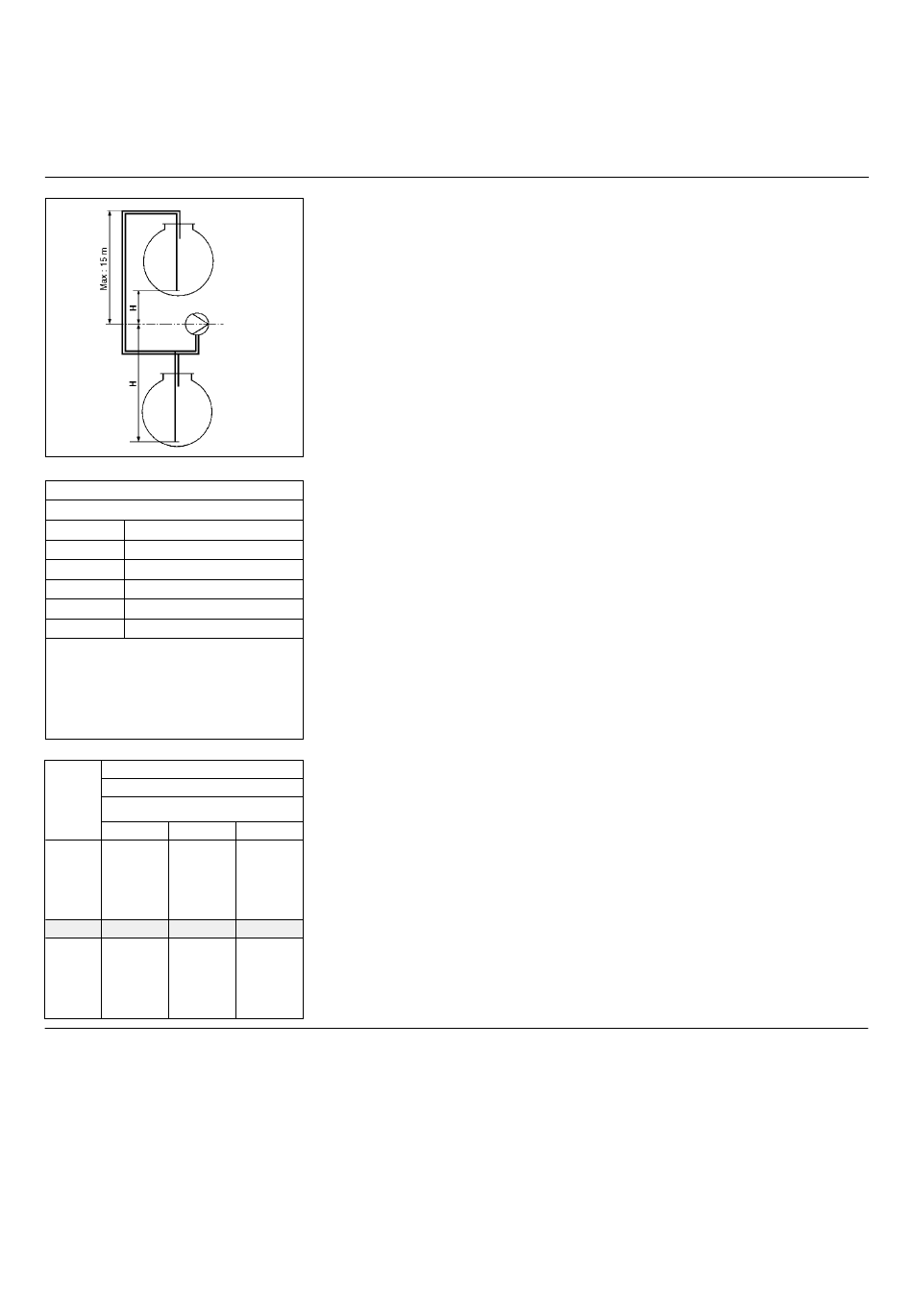

Stookolieaansluiting
Korrektie van de hoogte
Pomp in aanzuiging (H +) of in toevoer (H -)
Hoogte (m)
H fiktief (m)
0-500
0
501-800
0,5
801-1300
1,0
1301-1800
1,5
1801-2200
2,0
Vb. : hoogte 1100m. H fictive = 1m H reeël 2 m.
gekorigeerd voor aanzuiging 2 + 1 = 3 m
H gekorigeerd voor toevoer
2 - 1 = 1 m
Kies in de tabel de Ø van de leiding in funktie van de
totale getrekte lengte t ssen de tank en de pomp.
Wanneer H gekorigeerd voor aanzuiging meer dan
4m is voorzie eenn transfertpomp (druk max 2 bar).
Dubbelbuisintallatie L (m)
H
EK 06.120, 160, 210
gecorrig
Ø (mm)
eerd
(m)
10/12
12/14
4,0
51
83
3,0
45
83
2,0
38
82
1,0
32
69
+0,5
29
62
0
26
56
-0,5
22
49
-1,0
19
42
-2,0
13
29
-3,0
6
16
-4,0
0
2
Aansluiting stookolie
De schema's hieronder maken het
mogelijk de binnendiameter van de
buizen te bepalen.
Er zijn twee klassieke gevallen:
in directe aanzuiging:
–
in functie van de lengte L, en van de
aanzuighoogte of van de drukleiding H
en de onregelmatigheiden in het traject.
Die lengten houden rekening met de
aanwezigheid van een manueel
bediend kwartslagventiel, een
terugslagklep en vier kniestukken. De
maximale onderdruk is beperkt tot 0,4
bar.
Op de transfertkring:
–
Al naargelang van het type van de
installatie moeten de kenmerken van
de bijvuldrukpomp aan verscheidene
criteria voldoen, met name:
–
het debiet per uur,
–
de doorstroomsnelheid van de
vloeistof,
–
de maximum-bijvuldruk.
Deze opstelling verdient de voorkeur
om een hogere levensduur van de
verstuivingspomp te bereiken.
In de twee klassieke gevallen dient een
filter 120µm² en een kwartslag-
handventiel - aan het gebruik aangepast -
(niet bijgeleverd) vóór de soepele leiding
voor de aanzuiging of de aanvoerdruk te
worden gemonteerd.
Belangrijk:
In de aanzuiging:
· Het aanzuigbuizenstelsel tussen de
verstuivingspomp en het dompelkanaal
14/16
in de tank volledig met stookolie vullen.
83
Op de transfertleiding:
83
Vullen, bijvullen, ontluchten en de druk
83
op max. 2 bar in het circuit regelen. Het
83
verdient aanbeveling een pressostaat te
83
plaatsen om de werking van de brander
83
te ondersteunen bij de aanvoerdruk.
83
· De dichtheid controleren.
80
55
31
6
0009 / 13 007 392B
