Verbrandingsapparatuur Secundaire lucht
Legende
De functie van ieder ventiel is op het
lichaam van de verdeler gegrift, met
name S, 1, 2, 3.
De elektrische connectoren zijn
gekenmerkt met VS, S1, S2, S3.
S+VS = Y17 Veiligheidsventiel
1+S1 = Y1 Ventiel voor de 1
2+S2 = Y2 Ventiel voor de 2
3+S3 = Y3 Ventiel voor de 3
Vier schroeven om de
1
verbrandingsapparatuur
2
Twee schroeven om de maat Y
te regelen.
Y
Waarde de secundaire lucht.
12

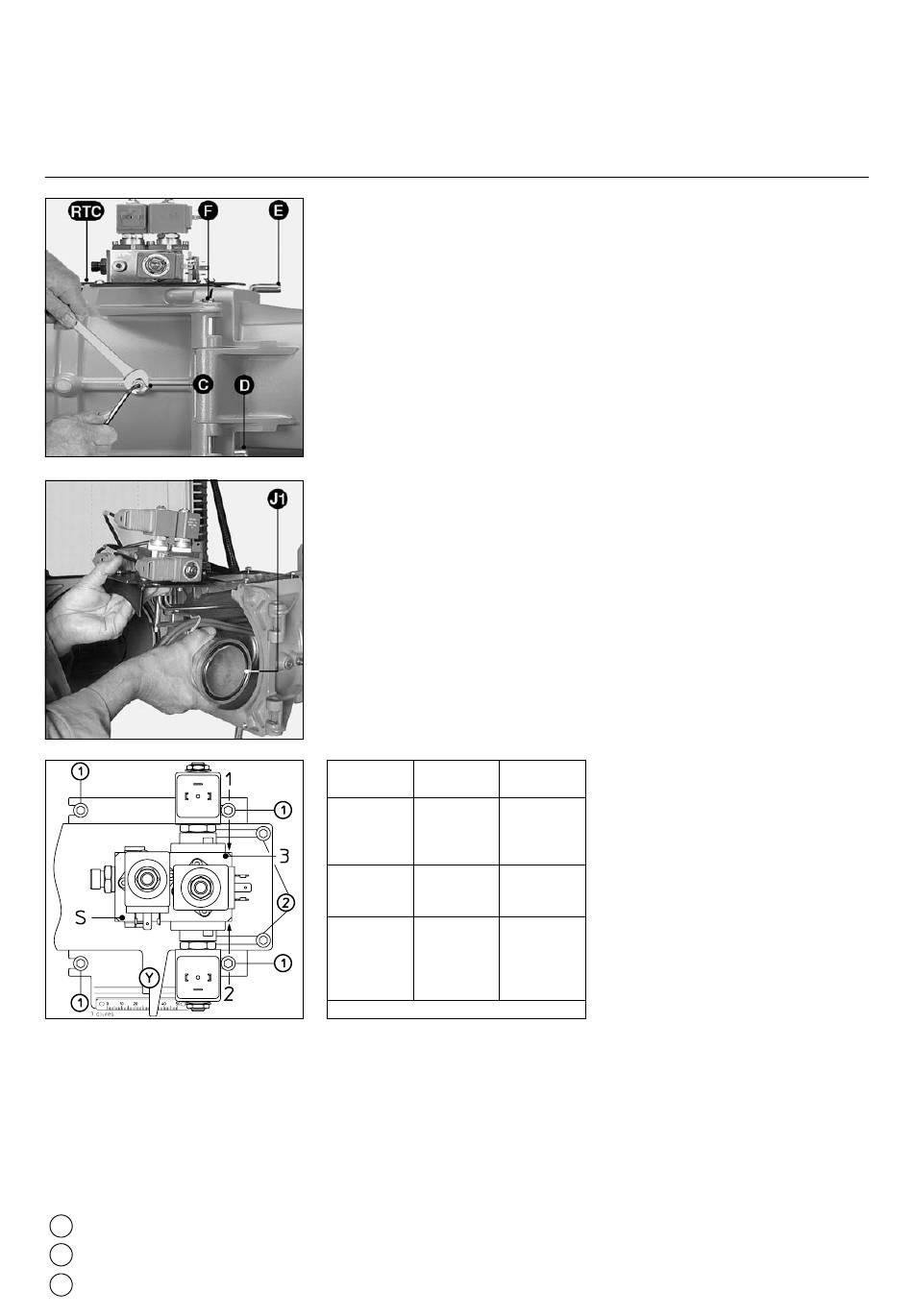

Controle van de instellingen van de
verbrandingsapparatuur
Zoals de brander wordt geleverd, is
die voor aardgas ingesteld.
· De veiligheidsschroef D verwijderen.
· De mobiele as E verwijderen.
· Het lichaam van de brander openen.
· De twee onstekingskabels afkoppelen.
· De slangen de hydraulische verdeler
afkoppelen.
· De vier schroeven 1 van de RTC
plaat losschroeven.
· De moer en de zij-schroef C
losschroeven, die de gas
toevoerleiding vastzetten.
· De verbrandingsapparatuur uitnemen.
· De instellingen controleren
van de onstekingselektroden en van
de diffusoren volgens het
beschikbare gas en volgens de
tekeningen die hier opgenomen zijn.
· De sproeiers afregelen en plaatsen in
functie van het vermogen van de ketel.
· De aanwezigheid en de stand van
de O-ring J1 op de
gastoevoerleiding controleren.
· Het geheel opnieuw monteren.
· Controleren:
–
dat de schroef en de moer C goed
vastgeschroefd zijn, alsook de moer
van de slang
–
daarna, de dichtheid.
Type
Branderver-
AGP
EK 06.120
EK 06.160
EK 06.160
EK 06.210
in vette druk: uitrusting bij levering
ste
trap
de
trap
de
trap
0009 / 13 007 392B
Maat
mogen kW
Y mm
700
0
900
10
1100
20
1200
25
1100
20
1300
30
1600
50
1300
10
1500
20
1700
30
1900
40
2050
50
Secundaire lucht
Dat is het debiet van de lucht dat
tussen de diameter van de deflector
en de basis wordt toegelaten.
e stand van de deflector (maat Y)
wordt afgelezen op een gegradueerde
plaat van 0 tot 50 mm op het
RTC-systeem. (RTC = bewaarde
kopinstellingen).
De secundaire lucht is maximaal op
de aanduiding 50 en minimaal op de
aanduiding.
In de levertoestand is de maat Y op
20 of 30 mm ingesteld (zie tabel).
Maar, naargelang van:
–
de kwaliteit van de ontsteking
(schok, vibratie, ratelen, vertraging),
–
de hygiëne van de verbranding.
Is het mogelijk deze waarde bij te regelen.
Regeling
Wordt gerealiseerd zonder de brander
te demonteren, terwijl hij werkt of bij
stilstand, naargelang van de hierin
vermelde waarden.
Door de maat Y de verminderen
verhoogt het CO
-gehalte en
–
2
omgekeerd.
· de twee schroeven 2 (tekening)
losschroeven.
· het geheel in de gewenste zin
verschuiven.
· de twee schroeven 2 opnieuw
vastschroeven.
