Ingebruikname
Beschrijving Functies
Bedieningspaneel TC
TC

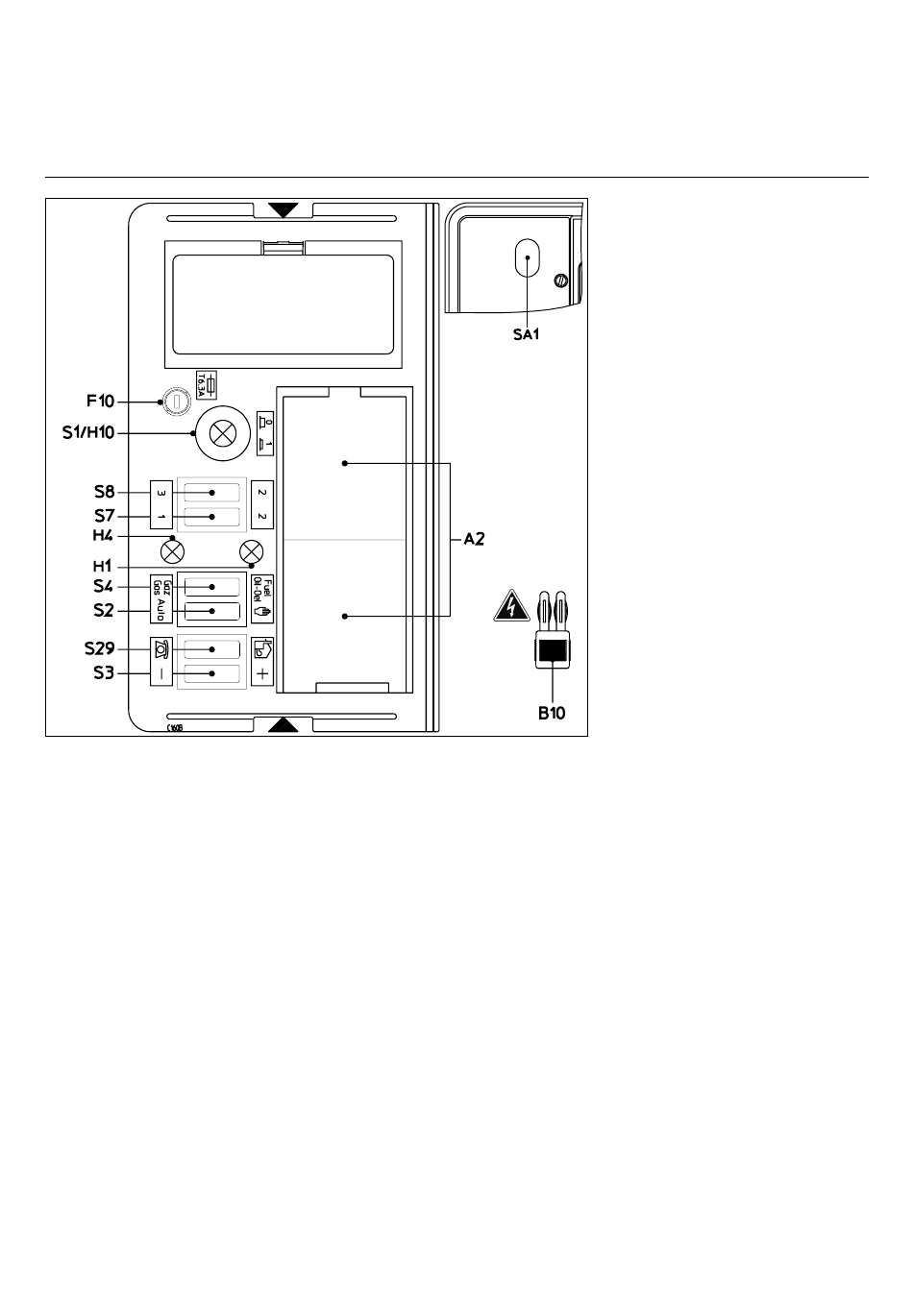

Bedieningspaneel TC
Alle bedieningsorganen zijn zichtbaar
van buitenuit.
Een afneembaar doorzichtig deksel
dat op de kap klemt, geeft toegang tot
de verschillende bedieningen en
mogelijke controles voor de regeling
en vervolgens voor het gebruik van de
brander.
De tabel van de TC-bediening omvat
eveneens een stopcontact voor de
ionisatiestroom, twee groene
verklikkers die de gebruikte brandstof
aangeven en de
beschermingszekering van het
bedieningscircuit.
Om het deksel af te nemen een lichte
druk uitoefenen met de hand aan één
van beide zijden s.
Naar zich toe trekken om het deksel
vrij te maken.
Om opnieuw in positie te brengen, in
de zitting en een lichte druk uitoefenen
op de twee punten van de clip.
20
0009 / 13 007 392B
Functies van de schakelaars
F10
Zekering van het TC
S1/H10 Algemene schakelaar van het TC
0
Zonder spanning
1
Onder spanning, groene
verklikker brandt op de schakelaar
S7 en S8 Schakelaars in manuele stand, van
de trappen stookolie. Werking
gekoppeld met de schakelaars
S29y - S2 N
S7.1
Ontstekingsdebiet en 1
de
S8.2 +S7.2 Debiet in 2
trap
S8.3 +S7.2 Nominaal debiet en 3
Bij ieder fase blijft de brander
op de gekozen trap
H4
Groene verklikker brandt
Brandstof GAS in gebruik
H1
Groene verklikker brandt
Brandstof STOOKOLIE in werking,
Werking in plaatselijke modus
en met afstandsbesturing
S4
Keuzeschakelaar voor de brandstof.
Werkt gekoppeld met schakelaars
S29y - S2 N
Gas / Stookolie
S2
Keuzeschakelaar van de
werkingsmodus
Auto
Onder spanning in automatische
plaatselijke modus
N
Onder spanning in manuele modus
S29
Keuzeschakelaar van de
besturingsplaats
y
Onder spanning in plaatselijke modus
(
Onder spanning in afstandsbestuurde
modus voor verandering van brandstof
(optioneel).
S3
Schakelaar voor manuele
instelling van het warmtedebiet.
Werkt gekoppeld met de
schakelaars S29y - S2 N
+
gas : lineaire verhoging van het
debiet
stookolie : trapsgewijze
verhoging van het debiet
–
gas : lineaire vermindering van
het debiet
stookolie : trapsgewijze
vermindering van het debiet
In beide gevallen, kan de werking op
ieder ogenblik worden stopgezet,
S3 en het debiet kan op dit
niveau blijven (vast punt).
B10
Geplaatst naast de motorcontactor.
Meetbrug celstroom.
A2
Genormaliseerde plaatsing.
48 x 48 mm of 48 x 96 voor een
vermogensregeling (optioneel).
SA1
Geplaatst in het venster van de kap.
Schakelaar op de koffer met
visualisering
- van het programma,
- van de fouten, rode
verklikkerlamp brandt,
- de drukknoppen voor reset.
ste
trap
de
trap
