Defrost End
Doeltemperatuur in de verdamper om
de ontdooiing te beëindigen
heetgaswisselaar
Temperatuur op de heetgaswisselaar
Schakelkast
Temperatuur in de elektrische
schakelkast
DSH
Oververhittingstemperatuur heetgas
DSH gewenst
Ingestelde oververhittingstemperatuur
heetgas

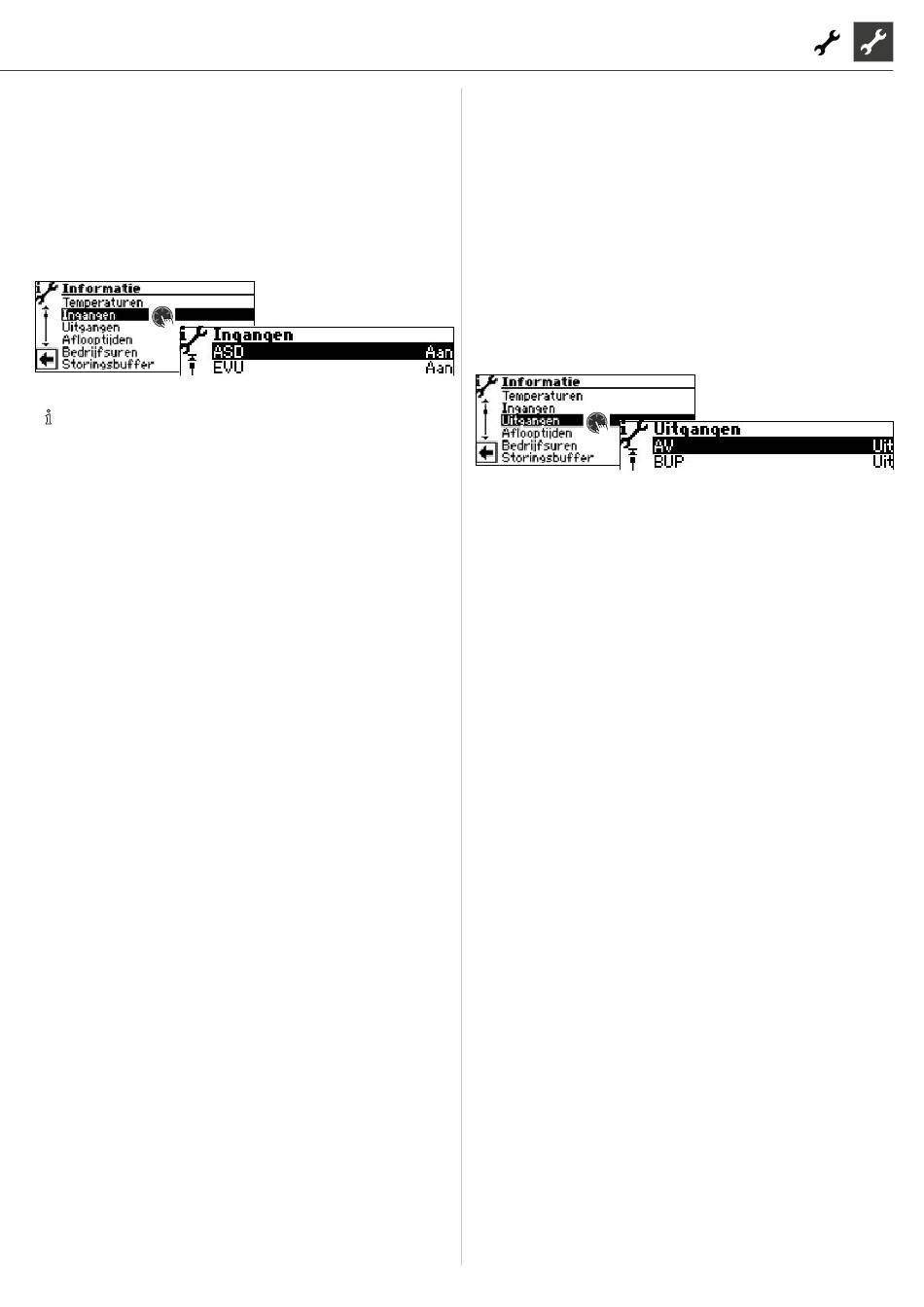

Ingangen oproepen
AANWIJZING
in dit menu vindt u informatie over de digitale ingangen
van de regeling en of deze aan- of uitgeschakeld zijn.
ASD
ontdooien, flow brinecircuit,
doorstroming
Naar gelang van het apparaattype
kan de ingang verschillende functies
vervullen:
Bij L/W-apparaten
Ontdooi-einde pressostaat:
AAN = ontdooiing wordt beëindigd.
Bij LWP-, B/W- en W/W-apparaten met in de
fabriek aangesloten flowswitch:
AAN = doorstroming in orde.
Bij SB/W-apparaten zonder in de fabriek
aangesloten flowswitch kan hier
een brinedrukpressostaat worden
aangesloten:
AAN = flow brinecircuit in orde.
BWT
Warm-tapwaterthermostaat
AAN = Aanvraag van warm tapwater
EVU
Spertijd van EVU
UIT = spertijd
HD
Hogedrukpressostaat
UIT = druk in orde
MOT
Motorbeveiliging
AAN = motorbeveiliging in orde
ND
Low pressure pressostat
AAN = druk in orde
PEX
Aansluiting van een parasitaire-
stroomanode
(bij enkele apparaten mogelijk)
Analoog-in ...
Analoog ingangssignaal (bijv. voor
debietsensor)
Vrijgave koeling
AAN = vrijgave koeling (van extern)
aanwezig
HD
Druk hogedruksensor
ND
Druk lagedruksensor
Debiet
Doorstroming verwarmingscircuit
Smart Grid
1
2
3
4
pagina 37, "Bedrijfstoestanden"
Technische wijzigingen voorbehouden | 83055400kNL – 2.1 | ait-deutschland GmbH
Het menu is hier onvolledig afgebeeld.
EVU-blokkering
Verlaagde werking
Normaal bedrijf
Verhoogde werking
EVU 2
Aanvullend signaal van het
energiebedrijf (EVU) voor het
afbeelden van de Smart Grid-
toestanden
STB E-element
Veiligheidstemperatuurbegrenzer (STB)
voor de controle van het elektrische
verwarmingselement
AAN = STB in orde
UIT = STB is geactiveerd
EVI druk
Druk EVI-druksensor
Inverter spanning
Netspanning afkomstig van het
energiebedrijf (EVU)
COPS
Aan = toebehoren COPS is geactiveerd
Uitgangen oproepen
Ontdooi vraag
Ontdooiingsverzoek
AV
Ventiel- / circulatieomkering
AAN = ontdooibedrijf respectievelijk
circuitomkering actief
BUP
Circulatiepomp voor warm-tapwater
FUP 1
Vloerverwarmingscirculatiepomp
HUP
Verwarmingscirculatiepomp
Menggroep 1 open
Menggroep 1 gaat open
AAN = gaat open
UIT = wordt niet aangestuurd
Menggroep 1 dicht
Menggroep 1 gaat dicht
AAN = gaat dicht
UIT = wordt niet aangestuurd
Ventilatie
Ventilatie van de warmtepomp-
behuizing bij bepaalde L/W-apparaten.
Bij grote L/W-apparaten: tweede trap
van de ventilator
Ventil.- BOSUP
Ventilator, bronwater- of
brine-circulatiepomp
Compressor
Compressor(en) in warmtepomp
Compressor 1
Compressor 1 in warmtepomp
Compressor 2
Compressor 2 in warmtepomp
ZIP
circulatiepomp
ZUP
Aanvullende circulatiepomp
ZWE 1
Aanvullende warmteopwekker 1
ZWE 2 - SST
Aanvullende warmteopwekker 2 –
algemeen storingscontact
(functie algemeen storingscontact:
continu AAN bij storing, schakelt 1x
per seconde, indien de storing zich
automatisch RESET)
AO ...
Analoge uitgang ...
(stroomvoorziening voor bijv.
debietsensor)
VD-verwarming
Compressorverwarming
HUP
Vermogen verwarmingscirculatiepomp
in %
ZUP
Vermogen aanvullende circulatiepomp
in %
Freq. Berek.ret.t
Insteltoerental compressor
Freg. Aktueel
Gemeten toerental compressor
Het menu is hier onvolledig afgebeeld.
