6.3. CONEXÃO DE VÁLVULAS DE SEGURANÇA E DE PURGA
O diâmetro do tubo de soldadura é 10 mm. Os tubos de válvulas de segurança e das de purga
podem ser soldados juntos (através de acoplamento T) e ter uma saída comum que leva o gás
para fora do edifício.
6.4. CONEXÃO DE TUBOS DE ESCAPE TRASEIRO/MANGUEIRAS DE
ALTA PRESSÃO/RAMO COLETOR
Aparafuse o tubo de escape traseiro/man-
gueira de alta pressão de cilindro ou con-
junto de cilindros/ramo coletor na entrada
do manifold. Certifique-se de que a válvula
de fecho (B) e a válvula de purga (C) estão
fechadas. Abra DEVAGAR um cilindro do
conjunto. Verifique a estanqueidade da li-
gação en- tre o tubo de escape traseiro e
a conexão de entrada através da solução
Teepol/água de 0,5 %.
Se nenhum vazamento for detetado, abra
devagar os cilindros restantes neste lado.
Nota: se houver um vazamento entre o
tubo de escape traseiro/mangueira de
alta pressão/ramo coletor e a conexão de
entrada, verifi que se arruelas de estan-
camento são corretamente colocadas ou
não faltam.
6.5. CONEXÃO À FONTE DE
ALIMENTAÇÃO ELÉTRICA E AO
SISTEMA DE ALARME
A conexão deve ser efetuada por uma pessoa com uma formação e licença adequadas con-
forme as normas nacionais.
Siga o manual de instruções para alarme de gás ("Gas alarm").
O produto deve ser aterrado através de um parafuso de ancoragem no rótulo de aterramento
de proteção.
7. FUNCIONAMENTO E MUDANÇA DE LADOS

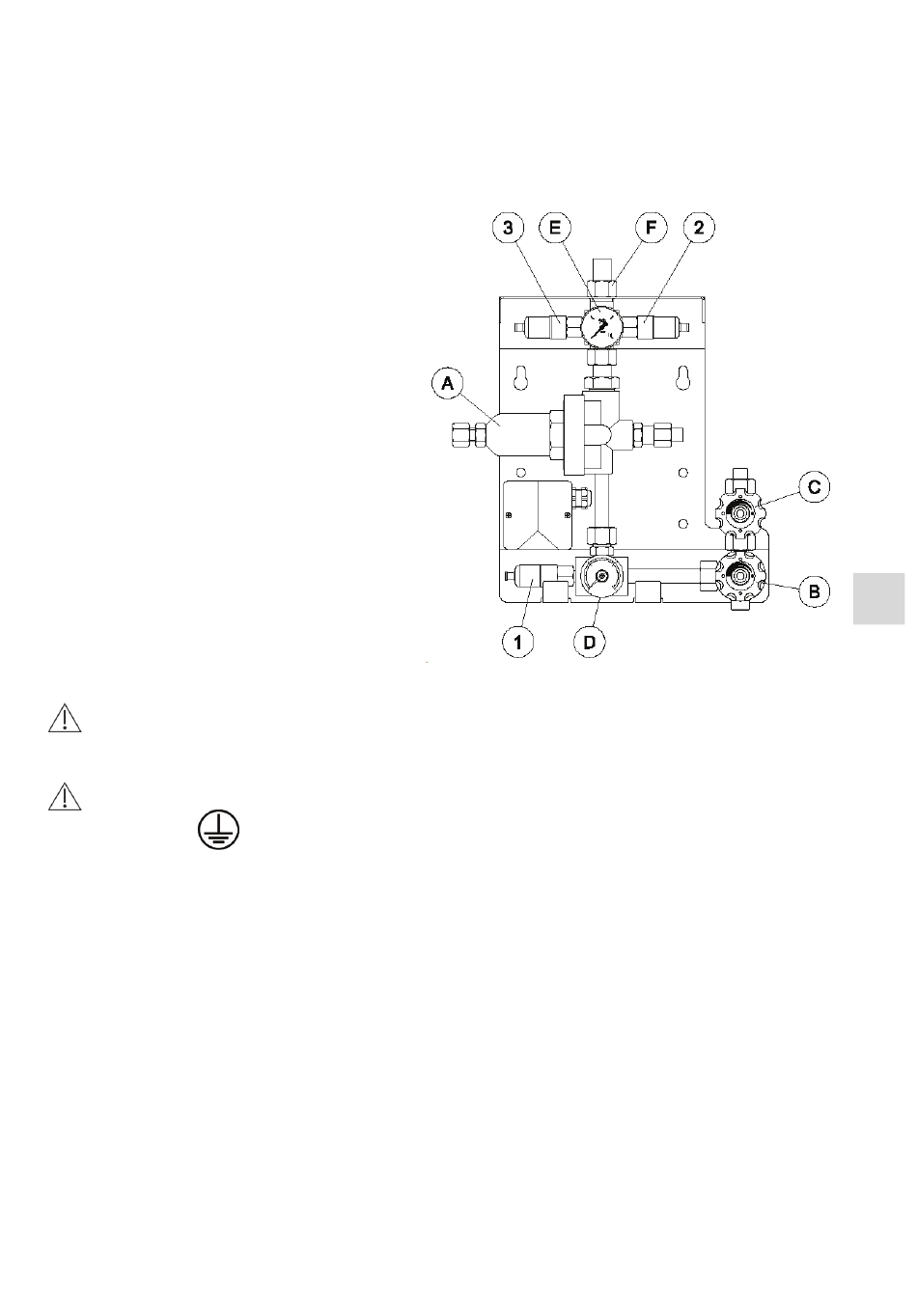

O esquema (Fig. 1) mostra os controlos para um funcionamento normal do manifold MM90
STANDBY.
7.1. COLOCAÇÃO DO MANIFOLD EM FUNCIONAMENTO
Verifique se a válvula de fecho B está fechada.
•
Verifique se a válvula de purga C está fechada.
•
Abra a válvula B e o manifold está pronto para fornecer gás a 7 bar através da conexão de
•
saída F. A pressão do cilindro é indicada pelo manómetro de entrada D e a pressão de saída
é indicada pelo manómetro E.
Controle a estanqueidade de todas as conexões através da solução Teepol/água de 0,5 %.
•
O manifold está agora pronto para fornecer gás sempre que a pressão nominal do sistema
•
de distribuição cair abaixo do limite definido.
77/84
Fig. 1
