4 Beschrijving van het product
4
Beschrijving van het product
4.1
Opbouw en functie

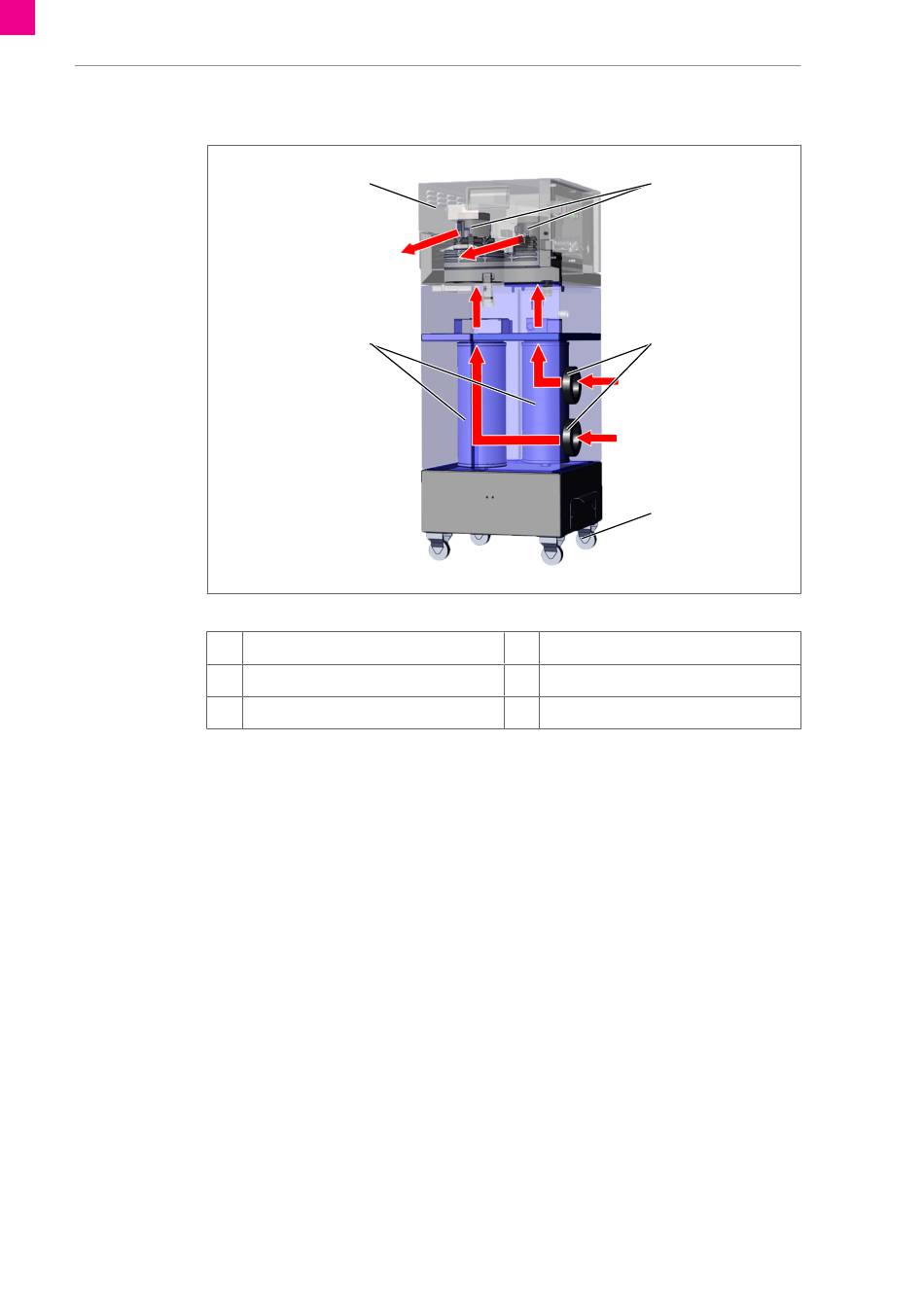

Afbeelding 2 Opbouw en functie
A
C
E
De installatie is onderdeel van een lassysteem. Toepassingsgebieden voor de installatie zijn
handmatig lassen en geautomatiseerd lassen/robotlassen tot een maximale inschakelduur van
(bijv. voor lassen met cobots). Tijdens het lassen ontstaat lasrook die gevaarlijk is voor de
gezondheid en die door de interne filters van de installatie wordt gefilterd en gereinigd.
De installatie kan worden gebruikt voor het afzuigen van las- of slijpdampen van staal met een
nikkel- en chroomlegering van minder dan 30% en voor het afzuigen van stof uit de stofklasse M.
De installatie voldoet aan de lasrookafzuigklasse W3 overeenkomstig DIN EN ISO 21904.
Twee motoren zuigen de lasrook via aanzuigaansluiting naar het middelste gedeelte van het
apparaat. Hierbij wordt de lasrook door filtermembranen van de filterpatronen gezogen. De
vuildeeltjes hechten zich aan de filtermembranen. Vervolgens wordt de gereinigde lucht naar het
bovenste gedeelte van het afzuigapparaat geleid en door een afvoerluchtrooster terug naar
buiten geleid.
Het apparaat is met twee roterende mondstukken uitgerust, die door middel van een
persluchtimpuls vuildeeltjes uit de filtermembranen blazen. De vuildeeltjes worden opgevangen in
een stofreservoir.
Het apparaat is met een automatisch start-stopsysteem uitgerust. Met het automatische start-
stopsysteem kan in combinatie met een aangesloten stroomtang de afzuiging automatisch worden
ingeschakeld zodra er met lassen wordt begonnen (automatische modus). Zodra met lassen wordt
begonnen, ontvangt het apparaat een signaal van de stroomtang en wordt automatisch met
afzuigen begonnen. Door het automatisch start-stopsysteem te gebruiken, neemt de levensduur van
het apparaat toe.
De onderstaande rookgasafzuigingen kunnen op de installatie worden aangesloten:
NL - 78
E
D
2x motor
4× rol
Afvoerluchtrooster
®
xFUME
A
B
C
2x aanzuigaansluiting
B
2× filterpatroon
D
BAL.0985.0 • V01
