Aansluiten
Elektronica- en aansluit-
ruimte
VEGAPULS 11 • Tweedraads 4 ... 20 mA

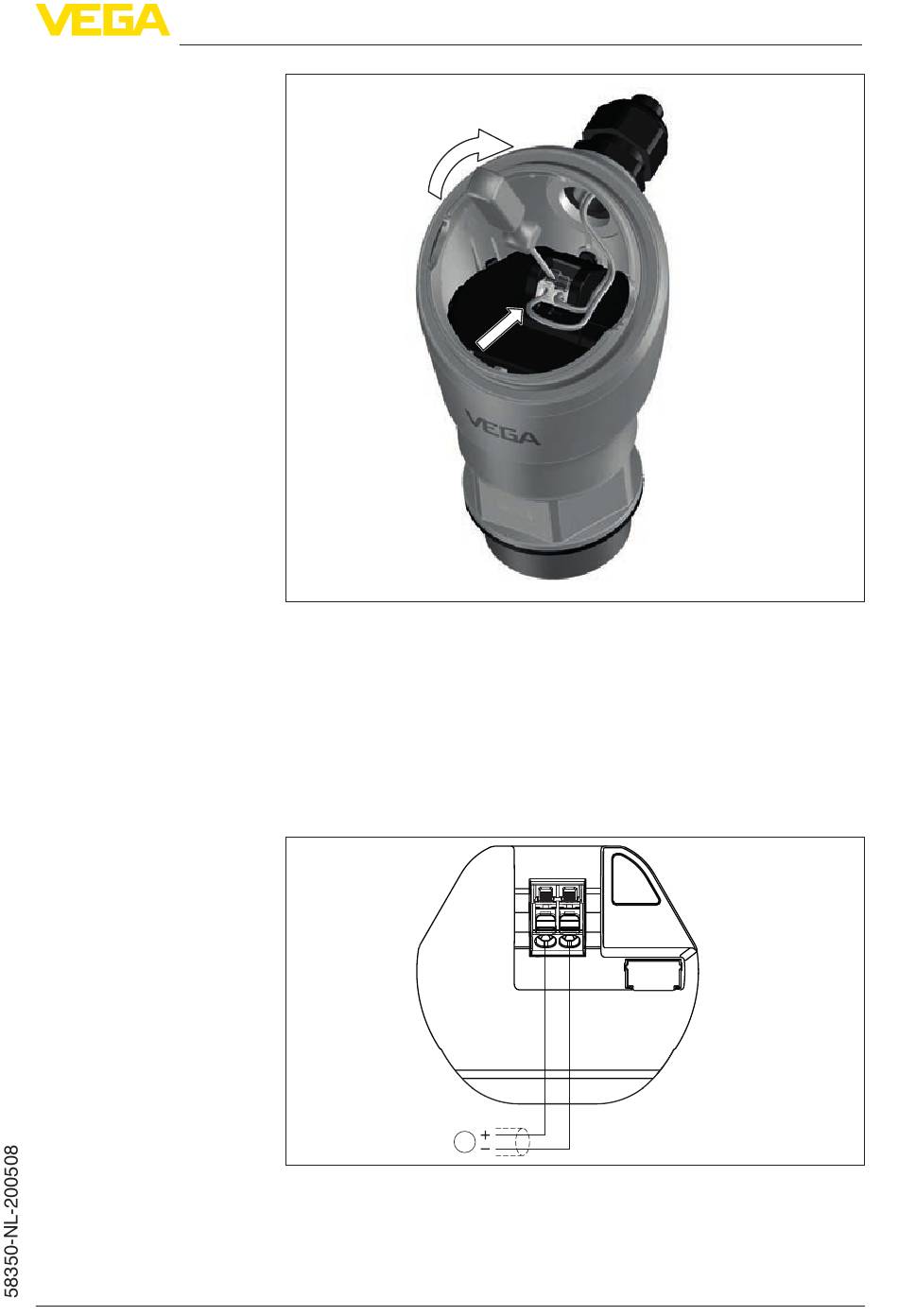

Fig. 16: Aansluiting
Meer informatie over de max. aderdiameter vindt u onder "Technische
gegevens - Elektromechanische gegevens".
Sluit het instrument aan, zoals in het aansluitschema hierna staat
beschreven.
5.3
Aansluitschema
Fig. 17: Aansluitruimte VEGAPULS 11
1
Voedingsspanning, signaaluitgang
5 Op de voedingsspanning aansluiten
(+)1
2(-)
1
19
