4 Monteren
Referentievlak
Instromend medium
Schroefdraadaansluitin-
gen en stuts
12

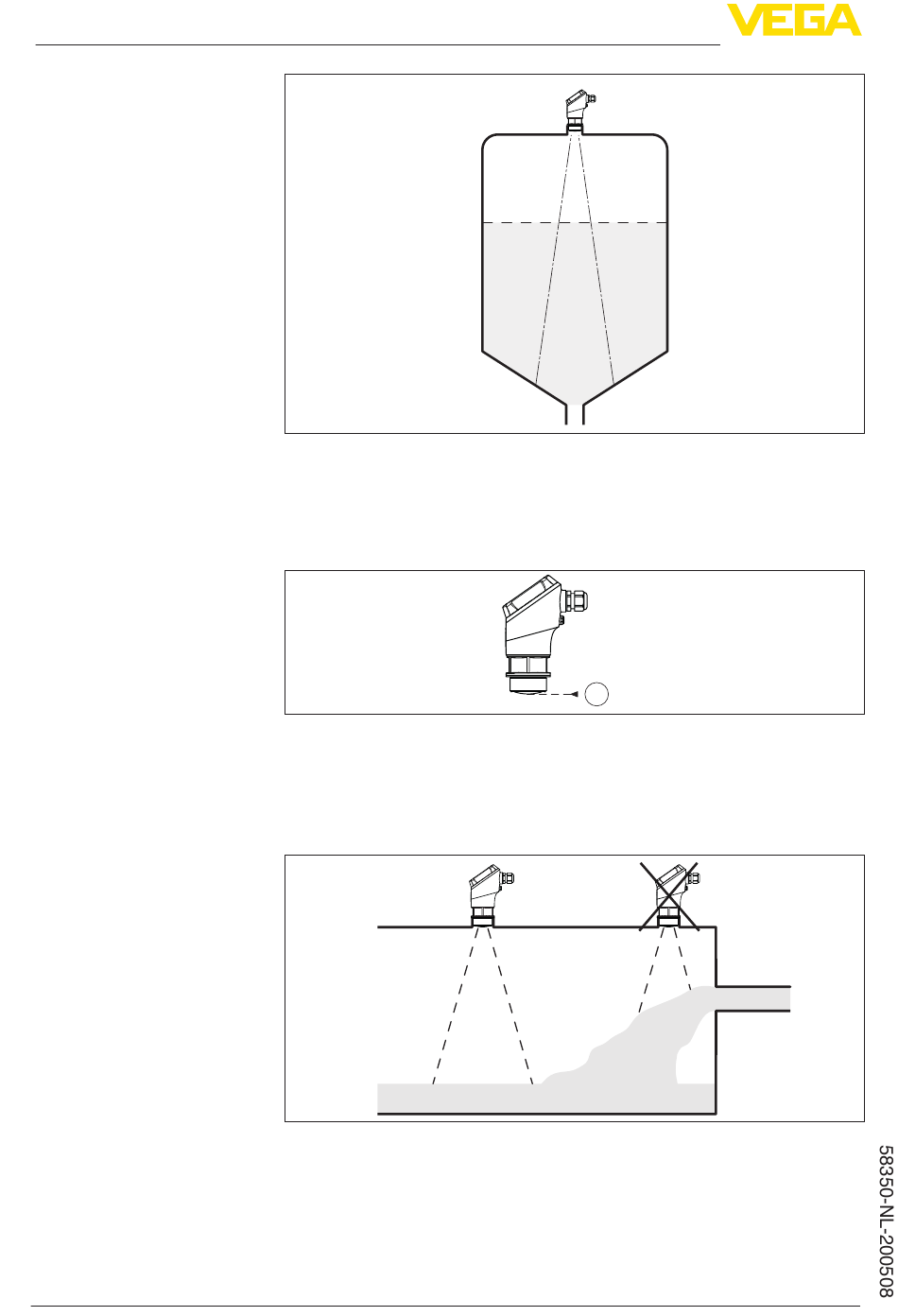

Fig. 6: Montage van de radarsensor op tanks met conische bodem
De onderzijde van de radarantenne is het begin van het meetbereik.
Deze is tegelijkertijd het referentievlak voor de min.-/max.-inregeling,
zie volgende afbeelding.
Fig. 7: Referentievlak
1
Referentievlak
Monteer de instrumenten niet boven of in de vulstroom. Waarborg dat
u het productoppervlak registreert en niet het instromende product.
Fig. 8: Montage van de radarsensor bij instromend product
Bij een schroefdraadaansluiting moet de antennerand minimaal 5 mm
(0,2 in) uit de aansluiting steken.
1
VEGAPULS 11 • Tweedraads 4 ... 20 mA
