Productomschrijving
4.1
Constructie
8
4
9
1
6

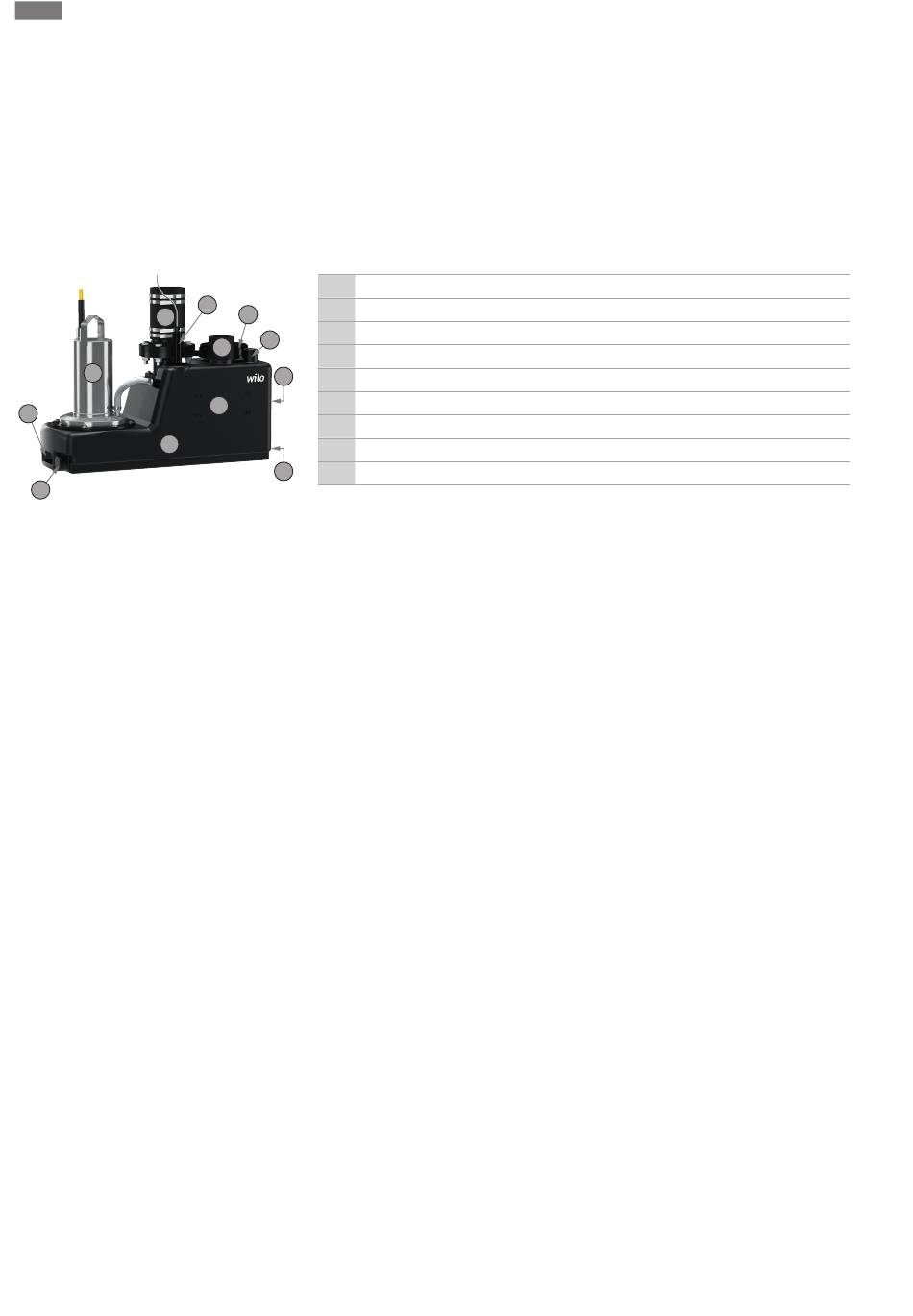

Fig. 1: Overzicht
4.1.1
Verzamelreservoir
4.1.2
Motor
4.1.3
Niveauregeling
4.1.4
Schakeltoestel
4.2
Bewakingsinrichtingen
10
Productomschrijving
▪ Reinigings-, desinfectie-, afwas- en wasmiddelen in grote hoeveelheden en/of met
overmatige schuimvorming
▪ Drinkwater
Beoogd gebruik betekent ook dat u zich aan deze instructies houdt. Elk ander gebruik
geldt als niet-beoogd.
Overstroombare, stekkerklare en volautomatisch werkende afvalwateropvoerinstallatie
als enkelpompinstallatie voor opstelling in gebouwen.
1
Verzamelreservoir
3
2
Revisieopening
2
3
Niveauregeling
6
7
4
Motor
5
5
Vrij te kiezen toevoervlakken
5
6
Toevoer DN 40
7
Ontluchtingsaansluiting
8
Persaansluiting
9
9
Transport-/bevestigingsbanden
Gas- en waterdicht verzamelreservoir van kunststof. De onderzijde van het reservoir is
schuin aflopend voor een depositievrij en veilig bedrijf. De toevoeraansluitingen DN 100
kunnen aan beide lange zijden en één korte zijde vrij worden gekozen. De persaanslui-
ting DN 80 is boven het reservoir verticaal uitgevoerd. Daarnaast heeft de opvoerinstal-
latie twee toevoeraansluitingen DN 40 en een ontluchtingsaansluiting DN 70.
Het onderhoud van de installatie kan eenvoudig worden uitgevoerd via de revisieope-
ning van het verzamelreservoir.
Voor transport en bevestiging bevinden zich aan het verzamelreservoir twee bevesti-
gingsbanden. Hieraan kunt u de opvoerinstallatie veilig vastpakken en met het bijge-
voegde bevestigingsmateriaal aan de grond verankeren, zodat deze is beveiligd tegen
opdrijven.
De opgebouwde motor is een oppervlaktegekoelde, waterdicht gekapselde motor met
een roestvrijstalen mantel. De koeling vindt plaats door de omgevingslucht. De warmte
wordt via het motorhuis afgegeven.
Bij de wisselstroommotoren is de bedrijfscondensator in de motor geïntegreerd.
De niveauregeling is ingebouwd in het verzamelreservoir. Als signaalgevers worden drij-
vende stangschakelaars gebruikt. De schakelpunten voor "pomp AAN" en "hoogwater-
alarm" zijn vooringesteld, het schakelpunt voor "pomp UIT" wordt via de ingestelde na-
looptijd van de pomp vastgelegd.
De besturing van de opvoerinstallatie vindt plaats via het gemonteerde schakeltoestel.
Via het schakeltoestel kan ook een verzamelstoringsmelding (SSM) worden gereali-
seerd. Raadpleeg de bijgevoegde inbouw- en bedieningsvoorschriften voor gedetail-
leerde informatie over het schakeltoestel.
Voor gedetailleerde informatie met betrekking tot het aansluiten van de opvoerin-
stallatie op het schakeltoestel, dient u het aansluitschema in dit bedienings- en on-
derhoudshandboek te raadplegen!
Bewaking motorwikkeling
De motor is uitgerust met een thermische motorbewaking met bimetaalsensoren:
▪ Wisselstroommotor: De motorbewaking is zelfschakelend. Dit betekent dat de motor bij
oververhitting wordt uitgeschakeld en nadat hij is afgekoeld automatisch weer wordt
ingeschakeld.
▪ Draaistroommotor: De motorbewaking wordt via het aangesloten schakeltoestel weer-
gegeven en gereset.
