Montage en aansluiting
Voeding
De energiemeter heeft een 12V-voeding nodig, welke ofwel vanuit een vrijprogrammeerbare regeling
komt of vanuit een 12V-adapter.
Tijdstempel
Voor het functioneren van de tellers/ meters in de CAN-EZ2 moet in het CAN-Busnetwerk een
apparaat met het knoopnummer 1 aanwezig te zijn, welke een tijdstempel kan leveren (UVR16x2,
RSM610, C.M.I. met internetverbinding, UVR1611)
CAN-Bus kabelkeuze en netwerktopologie
De basisprincipes van de CAN-Busbekabeling zijn in de handleidingen van de vrijprogrammeerbare
regelingen uitvoerig beschreven, waardoor hier – met uitzondering van de terminering – niet verder op
in wordt gegaan.
Ieder CAN-netwerk wordt bij de eerste en laatste netwerkdeelnemer voorzien van een 120 Ohm
busafsluiting (termineren – met jumper). In een CAN-netwerk zijn dus altijd twee eindweerstanden
(telkens op het einde) te vinden. Kortsluitingen of een stervormige CAN-bekabeling zijn volgens de
officiële specificaties niet toegestaan.

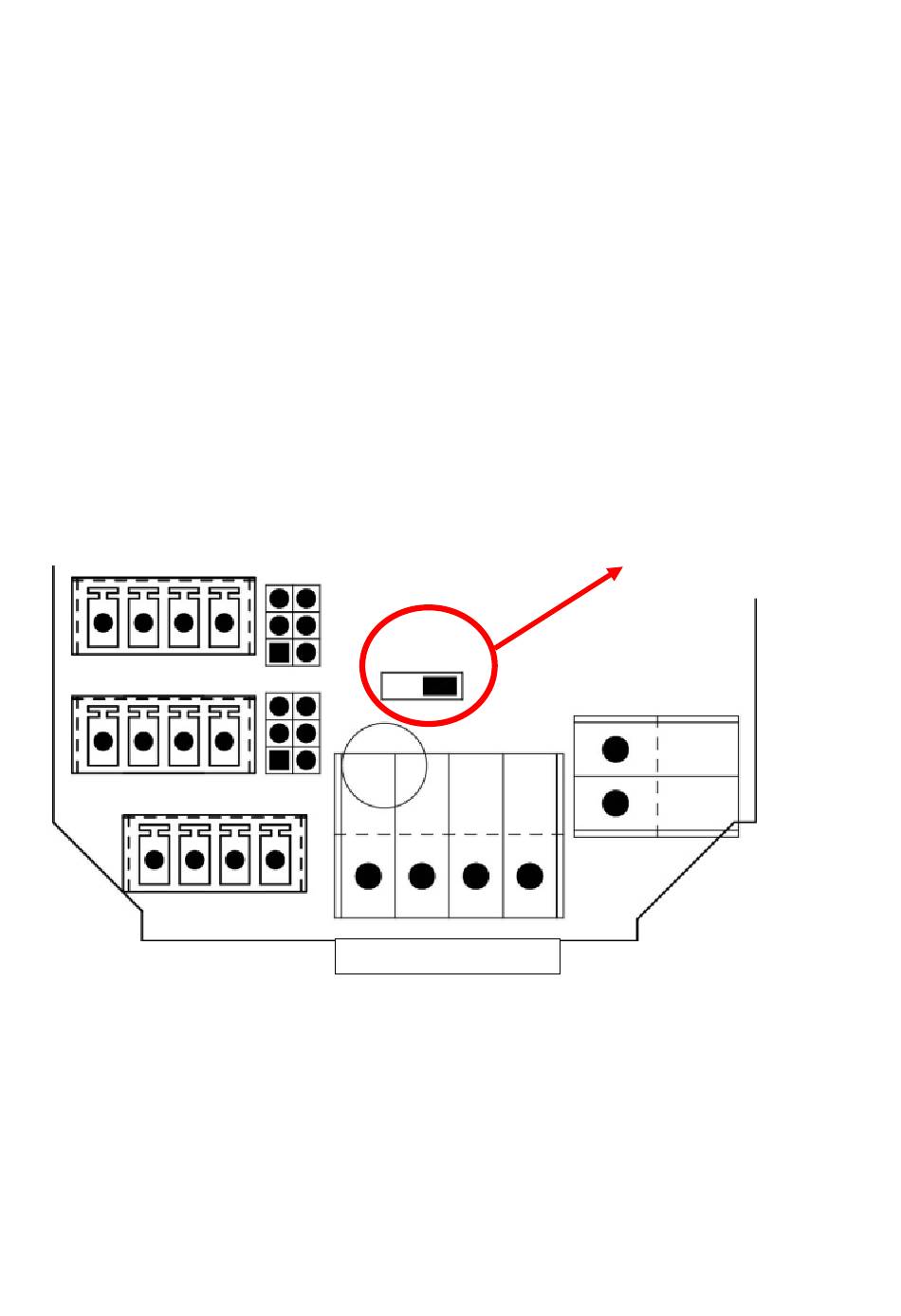

De CAN-EZ is getermineerd, indien de jumper aan de zijde met de tekst „term" is geplaatst (zoals
hierboven afgebeeld).
Sensorbekabeling, sensormontage, DL-Bus-kabel
In de montagehandleidingen van de vrijprogrammeerbare regelaars UVR16x2 en RSM610 zijn
uitgebreide secties opgenomen, welke deze materie behandelen.
8
term
C-L C-H
+
Terminering
CAN-Bus
⊥
