Externe klem-stroomsensoren voor CAN-EZ2/E
energiemeting negatief.
Stroommeting met de CAN-EZ2/E
Een stroommeting zonder het vaststellen van spanningen, werkelijk-, blindvermogen en cos is
mogelijk, indien alleen de externen klem-stroomsensoren worden aangesloten. De schijnvermogens
worden met 230V * I (1-3) berekend.
Aanvullend wordt de elektronica van spanning voorzien, indien aan de klemmen +5V en massa een
spanning wordt aangesloten. De U-Jumper wordt op positie 2 gezet.
Belangrijke opmerking:
Indien deze verbindingsleidingen worden aangesloten, dan mag in geen enkel
geval een spanning op U1/ N worden aangesloten.
Er kunnen daardoor hoge spanningspotentialen via de CAN-Bus op andere CAN-
Busapparaten komen.

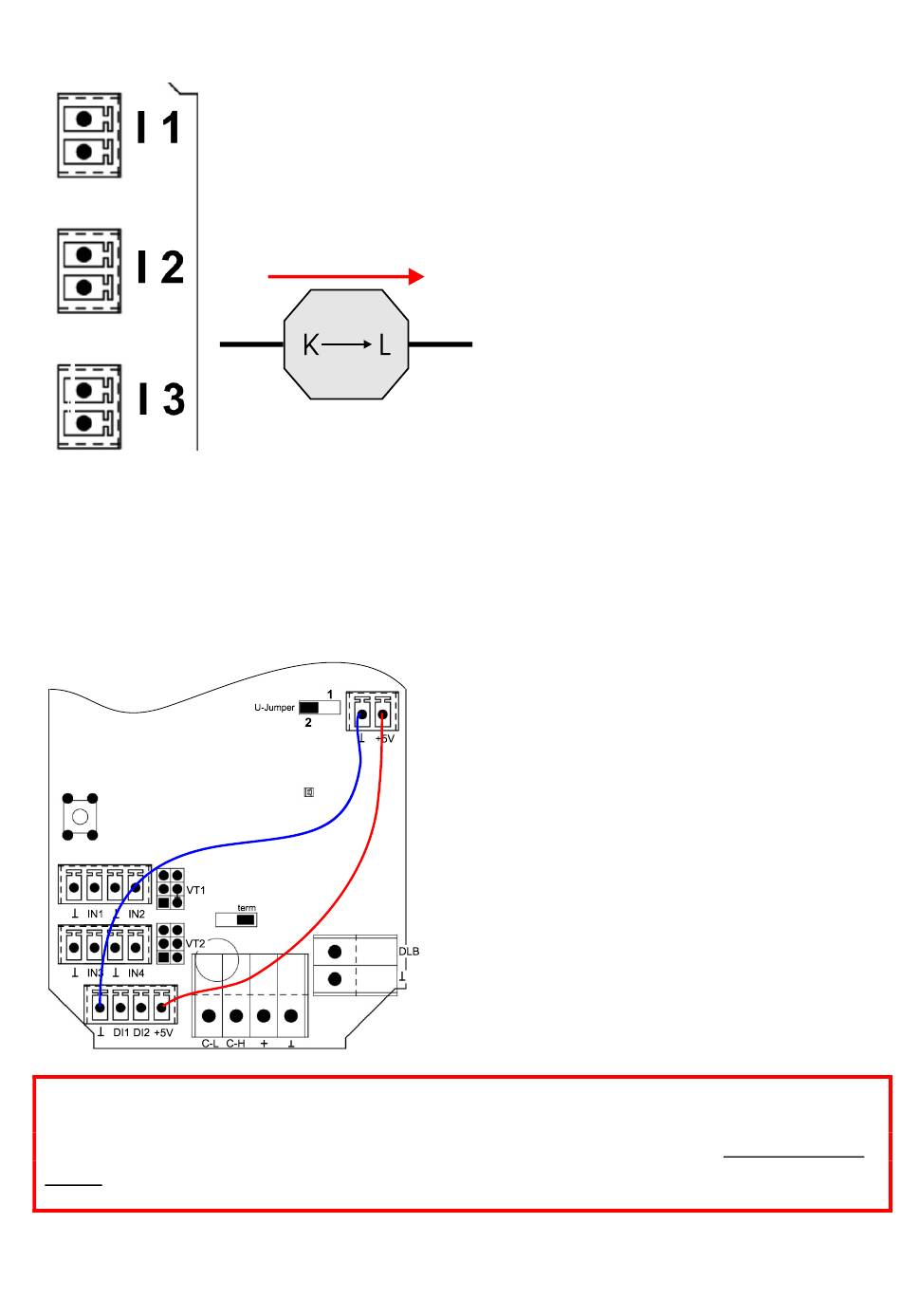

Er dient erop te worden gelet, dat de stroomsensor correct wort toegewezen (I1
met U1, I2 met U2 en I3 met U3) en de energierichting wordt aangehouden.
Voor het dichtklemmen van de stroomsensor op de ader dient deze al te zijn
aangesloten op de CAN-EZ/E.
Iedere externe stroomsensor heeft een opdruk „K L ", waarbij voor een
positieve meting de energierichting van K naar L dient te zijn.
Energierichting
Iedere stroomsensor dient zorgvuldig te worden gesloten, totdat de klemsluiting
merkbaar vastklikt. Wordt de energierichting gewijzigd, dan telt de
Elektrische meting
