15.3 Koudemiddelleidingen op de binnenmodule aansluiten

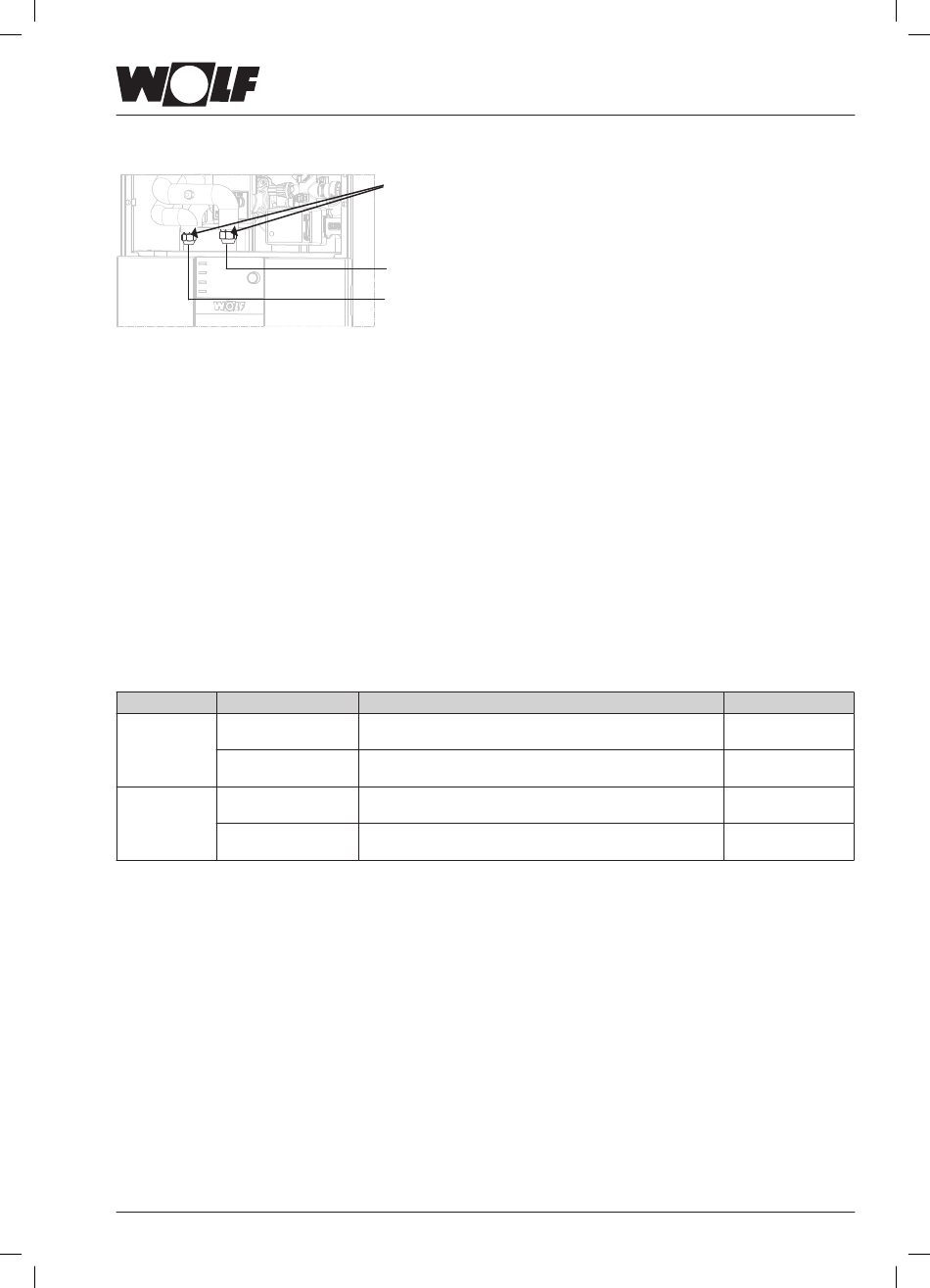

Afb.: Koudemiddelleidingen op de binnenmodule aansluiten
Gebruik van metrische koudemiddelleidingen
− Moeren van de aansluitingen voor vloeistofleiding en heetgasleiding van de koudemiddelleidingen
afschroeven.
− Meegeleverde moeren over de koperen buizen schuiven.
− Koperbuizen felsen
− Als alternatief voor het felsen kan voor de
flensadapteraansluitset uit het WOLF-toebehoren worden gebruikt.
− Er mogen geen vervuilingen (bv. metaalspanen of vocht) in de koperen buizen terechtkomen.
− Koperen buizen aansluiten
Gebruik van inch-koudemiddelleidingen
− Bij koudemiddelleidingen met inch-maatvoering moeten de betreffende wartelmoeren worden gebruikt.
− Koperbuizen felsen
− Koperen buizen aansluiten
Moeren met volgende draaimomenten vasttrekken:
Toestel
Leiding
BWL-1S(B)-05
Vloeistofleiding
Ø 6 mm of 1/4 inch
Heetgasleiding
Ø 12 mm of 1/2 inch
BWL-1S(B)
Vloeistofleiding
-07/10/14/16
Ø 10 mm of 3/8 inch
Heetgasleiding
Ø 16 mm of 5/8 inch
28
Koudemiddelleidingen aansluiten
Wartelmoer
Heetgasleiding
Vloeistofleiding
leidingen met Ø 10 mm en Ø 16 mm
Aansluiting op de Binnenunit
ook de Euro-
5/8 UNF
7/8 UNF
5/8 UNF
7/8 UNF
Draaimoment in Nm
37 +/- 4
70 +/- 7
37 +/- 4
70 +/- 7
3064581_202102
