PERIODIEK ONDERHOUD
Opmerking: 4JH4-TE-/4JH4-HTE-motoren
met KMH4A-keerkoppeling zijn getoond.
Zie de bedieningshandleiding van de keer-
koppeling of de saildrive voor de procedure.
1.
Verwijder de dop van de vulopening en
breng een olieafvoerpomp aan. Tap de
olie van de keerkoppeling af. OPMER-
KING: Wees ALTIJD milieubewust.
2.
KMH4A keerkoppeling: Was het olie-
filter van de keerkoppeling:
a.
Verwijder het zijdeksel
(Figuur 3, (5)) en verwijder het
filter (Figuur 3, (2)).
b.
Reinig het filter grondig met kero-
sine of schone dieselbrandstof.
c.
Houd het filter op zijn plaats met
de springveer (Figuur 3, (3)) en
plaats het in de behuizing. Plaats
een nieuwe O-ring
(Figuur 3, (4)) in het zijdeksel.
d.
Installeer het zijdeksel
(Figuur 3, (5)) en draai de bouten
van het zijdeksel aan.
3.
Vul de keerkoppeling met schone olie
voor keerkoppelingen. Zie Specifica-
ties voor keerkoppelingolie - 36.
4.
Laat de motor proefdraaien en contro-
leer op olielekkage.
5.
Haal ongeveer 10 minuten na het
stoppen van de motor de oliepeilstok
eruit en controleer het oliepeil. Voeg
olie toe wanneer het peil te laag is.
De spanning van de V-riem contro-
leren en bijstellen
WAARSCHUWING! Voer deze controle
uit bij uitgeschakelde motor en verwij-
derde contactsleutel om contact met
bewegende onderdelen te voorkomen.
OPMERKING: Als er onvoldoende span-
ning op de ventilatorriem staat, gaat
deze slippen en levert de zoetwater-
pomp geen koelvloeistof meer. Het
gevolg is oververhitting en vastlopen
van de motor.
66
OPMERKING: Als er te veel spanning op
de ventilatorriem staat, zal de riem
sneller beschadigd raken en kan het
lager van de zoetwaterpomp schade
oplopen.
OPMERKING: Zorg ervoor dat er NOOIT
olie op de riem(en) komt. Olie op de riem
veroorzaakt slippen en overstrekken.
Vervang de riem wanneer deze bescha-
digd is.
Opmerking: 4JH4-TE weergegeven.
1.
2.
3.
4.
Bedieningshandleiding voor de JH4-serie
© 2008 Yanmar Marine International
(1)

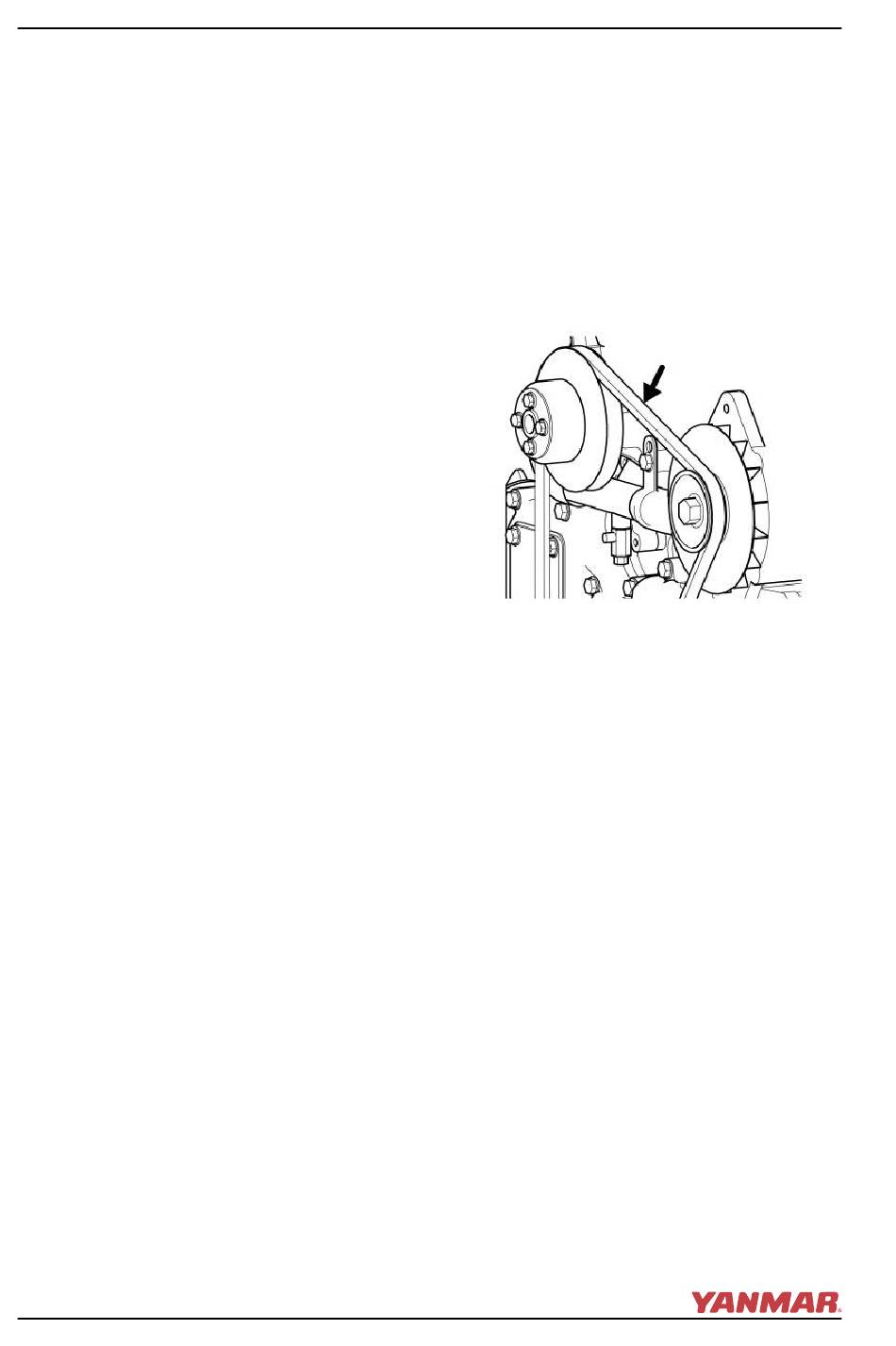

Figuur 4
Verwijder het deksel van de ventilator-
riem.
Controleer de riem door met uw vinger
op het midden van de riem
(Figuur 4, (1)) te duwen.
Bij een juiste spanning zal de riem 8 - 10
mm (circa 3/8 inch) uitwijken.
Draai de bout van de dynamo los en
verplaats de dynamo om de spanning
van de V-riem bij te stellen.
Installeer het deksel van de ventilator-
riem.
Opmerking: Als u de V-riem
vervangt maakt u de V-poelie los
van de koelvloeistofpomp, zodat u
de V-riem kunt verwijderen.
0004509
