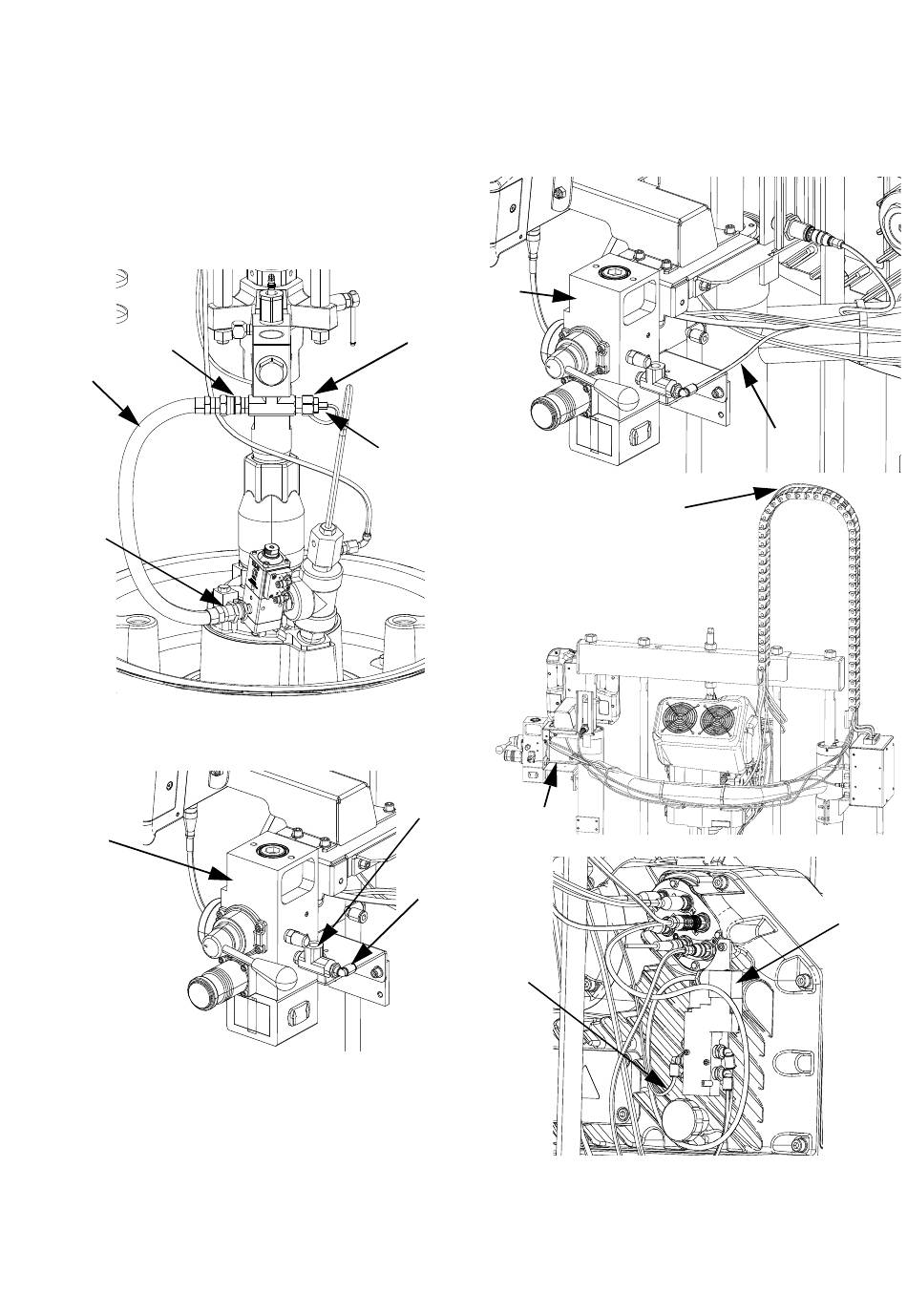

10. Als u vanaf de voorkant naar het terugslag-
ventielblok kijkt, sluit u het verloopstuk en de
drukomzetter die in stap 8 werden verwijderd aan
op de aansluiting aan de rechterkant van de
T-stukfitting (610). Sluit een verloopstukfitting
(605) aan op de andere kant van het T-stuk.
11. Sluit de slang (609) aan tussen de fitting (605)
hierboven en de fitting (605) in het ventiel.
605
609
605
12. Monteer de fittingen (611, 615) aan de achterkant
van de ingebouwde luchtregelmodule (G).
G
3A9389K
13. Installeer de luchtleiding (606) vanaf de
ingebouwde luchtregelmodule (G), langs de
achterkant van de ram, door het kabelpad en
naar de spoel (613).
G
610
Verloopstuk
en druk-
omzetter
619
606
615
606
14. Installeer de luchtleiding (606) van de onderste
spoeluitlaat naar de ventielafsluitfitting (615).
Snijd eventuele overtollige luchtleiding af.
Sets en toebehoren
606
606
613
