Reparatie
De ramzuiger demonteren
1. Voer stappen 1-4 uit van De afdichting en lager
van de zuigerstang demonteren om de eindkap
uit de zuigerstang te verwijderen.
De zuigerstang mag niet naar een kant worden
gekanteld bij het verwijderen uit het voetstuk of
bij het monteren. Een dergelijke beweging kan
de zuiger of het binnenoppervlak van de
voetstukzuiger beschadigen.

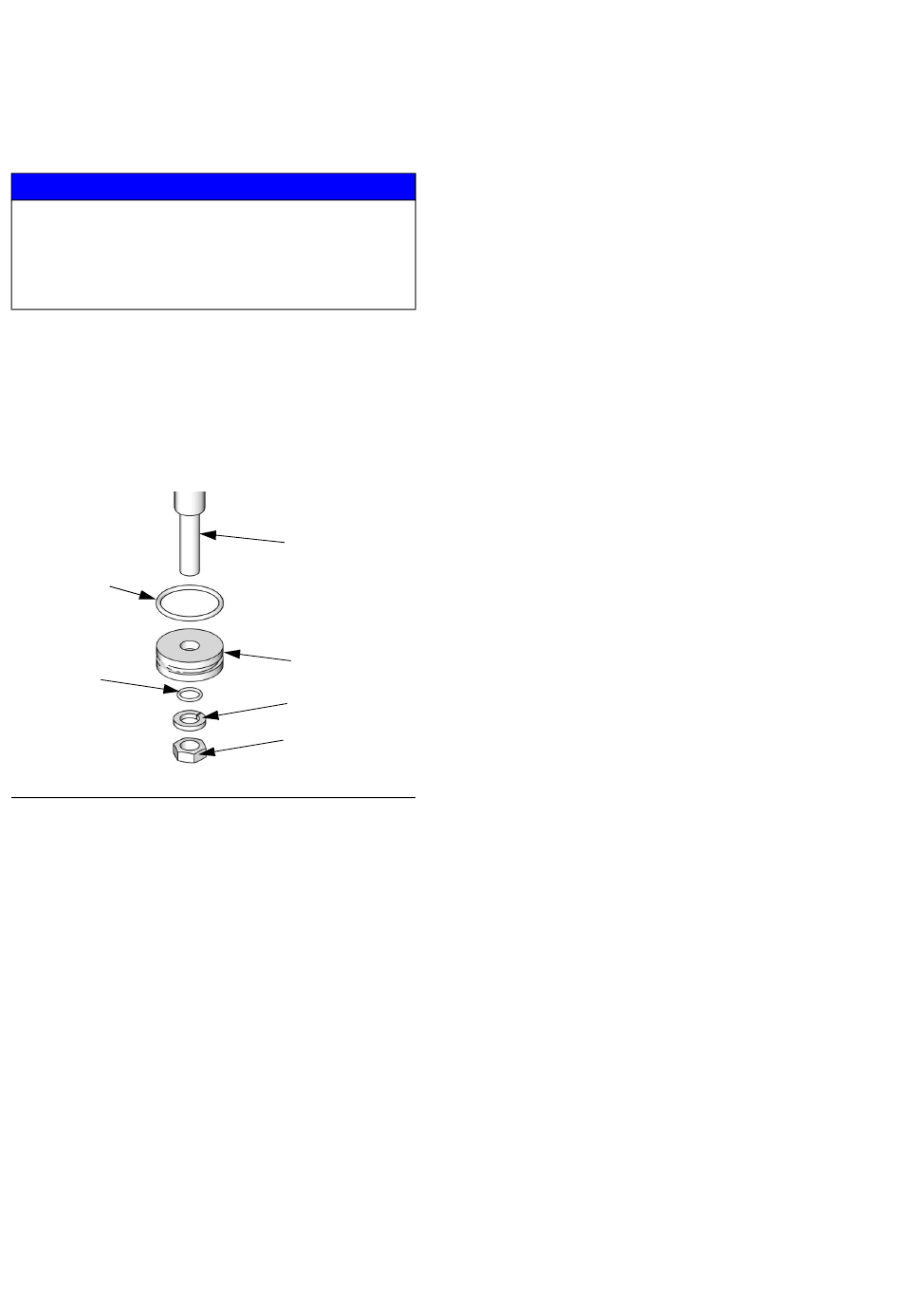

2. Leg de zuiger (247) en de stang (261, 246)
voorzichtig neer zodat de zuigerstang niet buigt.
Verwijder de moer (125), ring (124), zuiger (247),
buitenste O-ring (245) en binnenste O-ring (239).
3. Controleer de onderdelen op slijtage en
beschadiging. Vervang waar nodig.
245
239
A
. 34: Ramzuiger 3 inch
FB
40
LET OP
261, 246
247
124
125
TI10521A
De ramzuiger monteren
1. Plaats nieuwe O-ringen (245, 239) en smeer
de zuiger (247) en O-ringen.
2. Breng afdichtingsmiddel van gemiddelde sterkte
aan. Monteer de zuiger (247), ring (124) en moer
(125) op de zuigerstang (261, 246).
3. Steek de zuiger (247) voorzichtig in de cilinder
en druk de zuigerstang (261, 246) recht omlaag
in de cilinder.
4. Schuif de veer (244) en eindkap (241)
op de zuigerstang (261, 246).
5. Voor ram D200 3 inch: Breng de bevestigingsring
(218), verbindingsbalk (219), ringen (124)
en moeren (125) aan.
6. Voor ram D60 3 inch: Breng de bevestigingsring
(218) aan en monteer de montageplaat (259)
met moeren (255) en ringen (256) met het
pomppakket en de volgplaat.
3A9389K
