9. Sluit de CAN-kabel uit de set aan op poort 1 of
poort 2 (welke van de twee beschikbaar is) op het
aandrijfmechanisme. Zie A
Poort 1
A

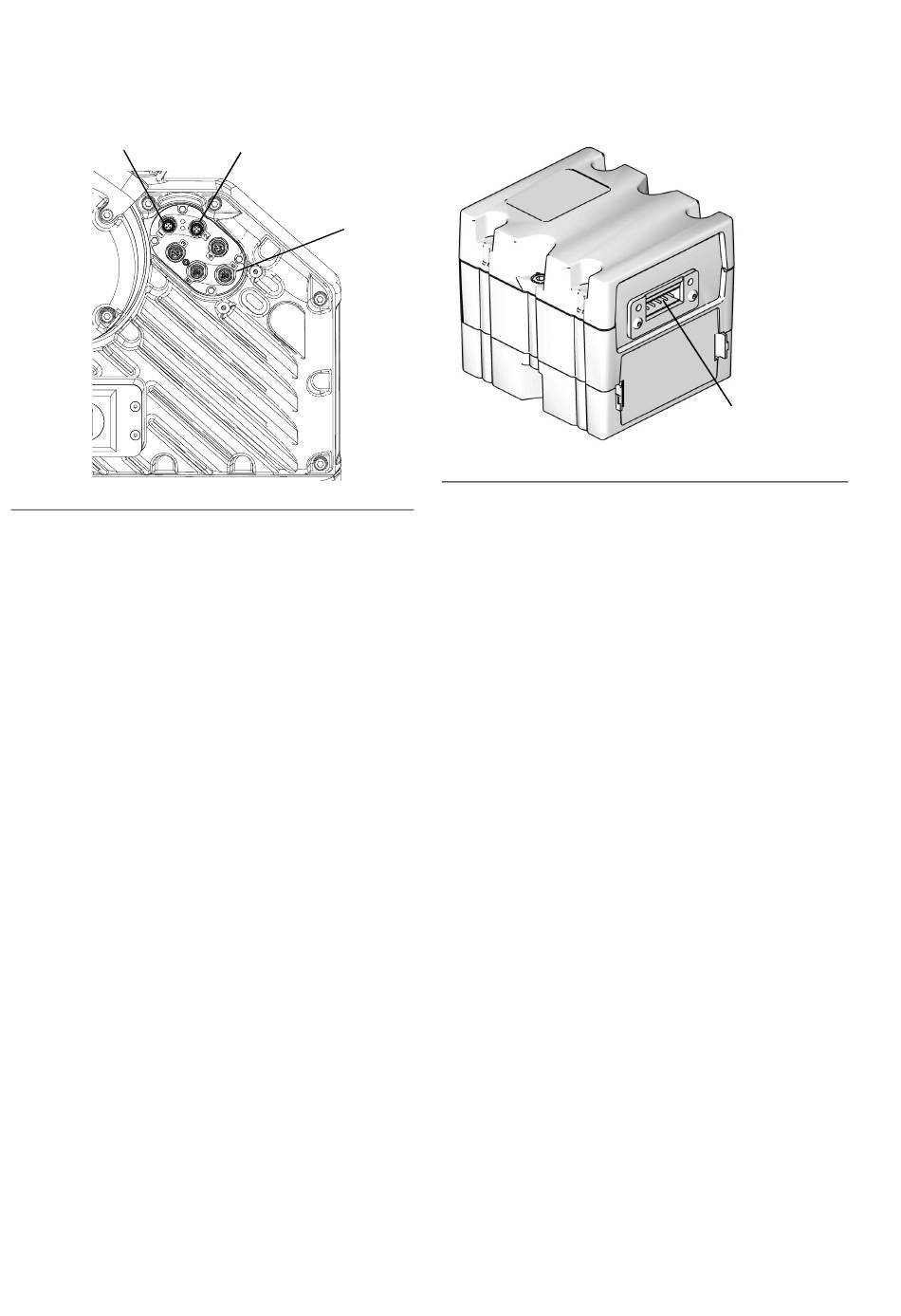

. 39: Locaties van driverpoorten
FB
10. Sluit het andere uiteinde van de CAN-kabel aan
op CAN-poort 1 of 2 op de CGM. Zie A
Deze kan op één van beide poorten worden
aangesloten.
OPMERKING: Bij Graco zijn waar nodig langere
CAN-kabels verkrijgbaar. Zie CAN-kabels op
pagina 60.
62
. 39.
FB
Poort 2
Poort 6
. 36.
FB
11. Sluit de kabel voor Ethernet, DeviceNet
of PROFIBUS aan op de veldbusaansluiting
op de CGM, waar van toepassing. Zie A
A
. 40: Veldbusaansluiting CGM
FB
12. Sluit het andere uiteinde van de kabel aan
op het veldbusapparaat.
13. Zie de handleiding voor het programmeren
van de Graco Control Architecture-module voor
stapsgewijze instructies voor het uitvoeren
van een update van de softwareversie van
GCA-modules. Zie Bijbehorende handleidingen
op pagina 3.
14. Zie de handleiding voor software-instructies voor
de E-Flo SP voor informatie over het instellen
van de veldbuspennen en de procedure voor het
configureren van de veldbus. Zie Bijbehorende
handleidingen op pagina 3.
. 40.
FB
Veldbus
Aansluiting
3A9389K
