Ramzuigerstangen D200 en D60 3 inch
Voer onderhoud altijd aan beide cilinders tegelijkertijd
uit. Wanneer u onderhoud aan de zuigerstang uitvoert,
moet u altijd nieuwe O-ringen in de afdichting van de
zuigerstang en de ramzuiger installeren.
De afdichting en lager van de zuigerstang
demonteren
1. Voer de Drukontlastingsprocedure uit op
pagina 24.
2. Toegang tot de afdichting en lager van de
zuigerstang.
a. Voor ram D200 3 inch: Verwijder de moeren
(125) en borgringen (124) waarmee de
verbindingsbalk (219) aan de zuigerstangen
(246) is bevestigd. Verwijder de moeren (305)
en ringen (304). Verwijder de verbindingsbalk
(219). Zie de onderdelentekening op
pagina 43.
b. Voor ram D60 3 inch:: Zorg dat de ram in
de laagste stand staat. Verwijder de
moeren (125) en borgringen (254) uit de
zuigerstangen (261). Verwijder het volledige
pomppakket, inclusief de montageplaat (259),
van de zuigerstangen (261). Zet het
pomppakket zodanig vast dat de pomp en
de volgplaat niet vallen. Zie pagina 48.
3. Verwijder de borgring (218).
4. Verwijder de dichting en lager van de zuigerstang.
a. Schuif de eindkap (241), pen (238),
O-ring (245) en veer (244) omhoog van
de zuigerstang (261, 246). Verwijder de
bevestigingsring (242) en lager (243) uit de
eindkap (241) en verwijder de O-ring (240).
5. Controleer de onderdelen op slijtage en
beschadiging. Vervang waar nodig.
OPMERKING: Plaats de eindkapeenheid niet terug
als de ramzuiger (247) uit de zuigerstang moet
worden verwijderd. Zie de volgende pagina voor
instructies voor het repareren van de ramzuiger.
3A9389K
Rammen D200 en D60 van 3 inch
245
241
243
244
261,
246
A

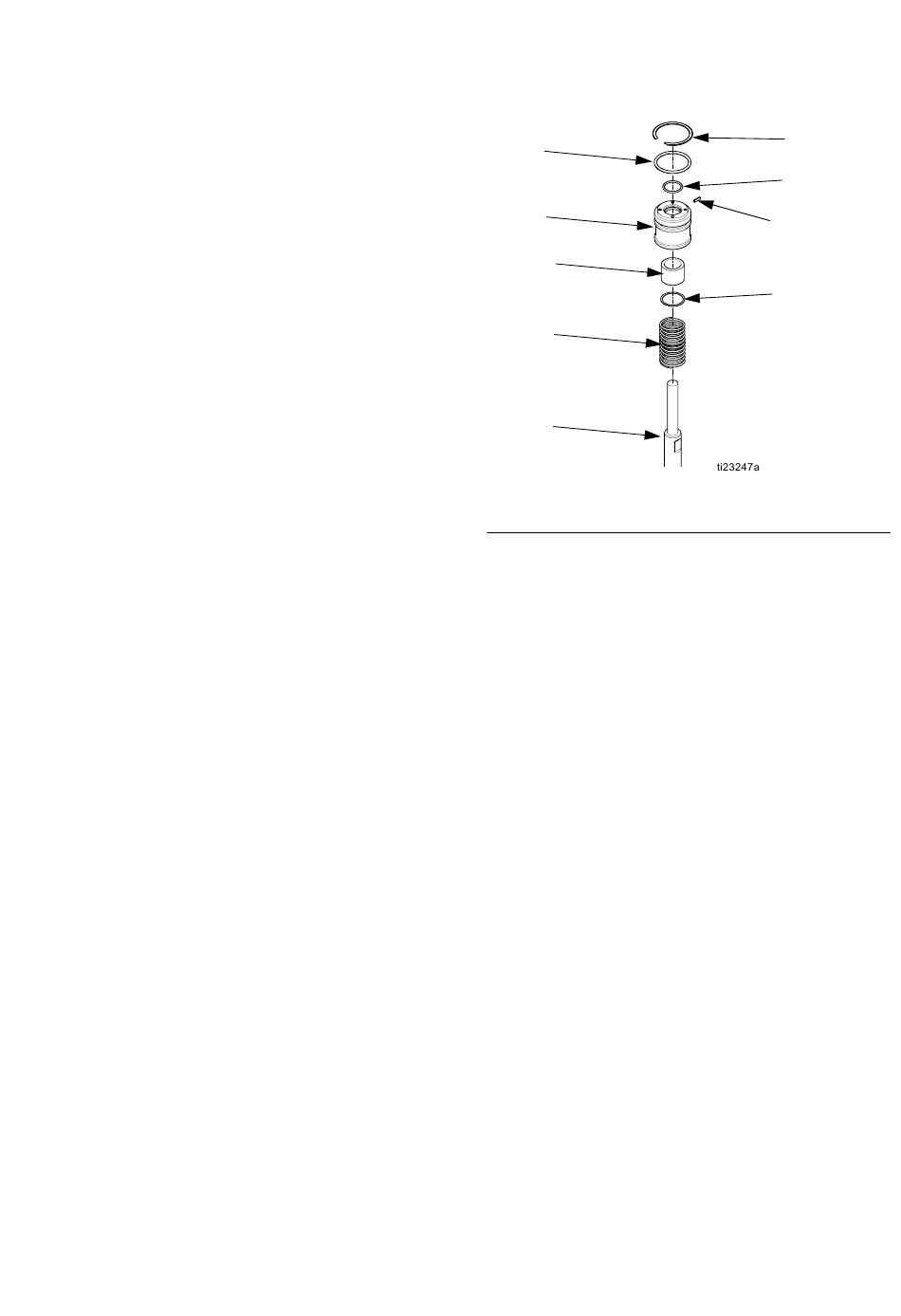

. 33: Dichting zuigerstang 3 inch
FB
De afdichting en lager van de zuigerstang monteren
. 33 op pagina 39.
Zie A
FB
1. Smeer de O-ring (240) en onderste lager (243).
a. Plaats de O-ring (240), onderste lager (243)
en bevestigingsring (242) in de eindkap (241).
b. Monteer een nieuwe O-ring (245) en pen (238)
op de eindkap (241). Smeer de O-ring (245)
en eindkap (241).
c. Schuif de veer (244) en eindkap (241)
op de zuigerstang (261, 246).
2. Plaats de bevestigingsring (218).
3. Voor ram D200 3 inch: Monteer de verbin-
dingsbalk (219), ringen (124) en moeren (125).
4. Voor ram D60 3 inch: Plaats de montageplaat
(259) terug en breng de moeren (255) en
borgringen (256) aan. Draai aan tot 40 ft-lb
(54 N•m).
Reparatie
218
240
238
242
39
