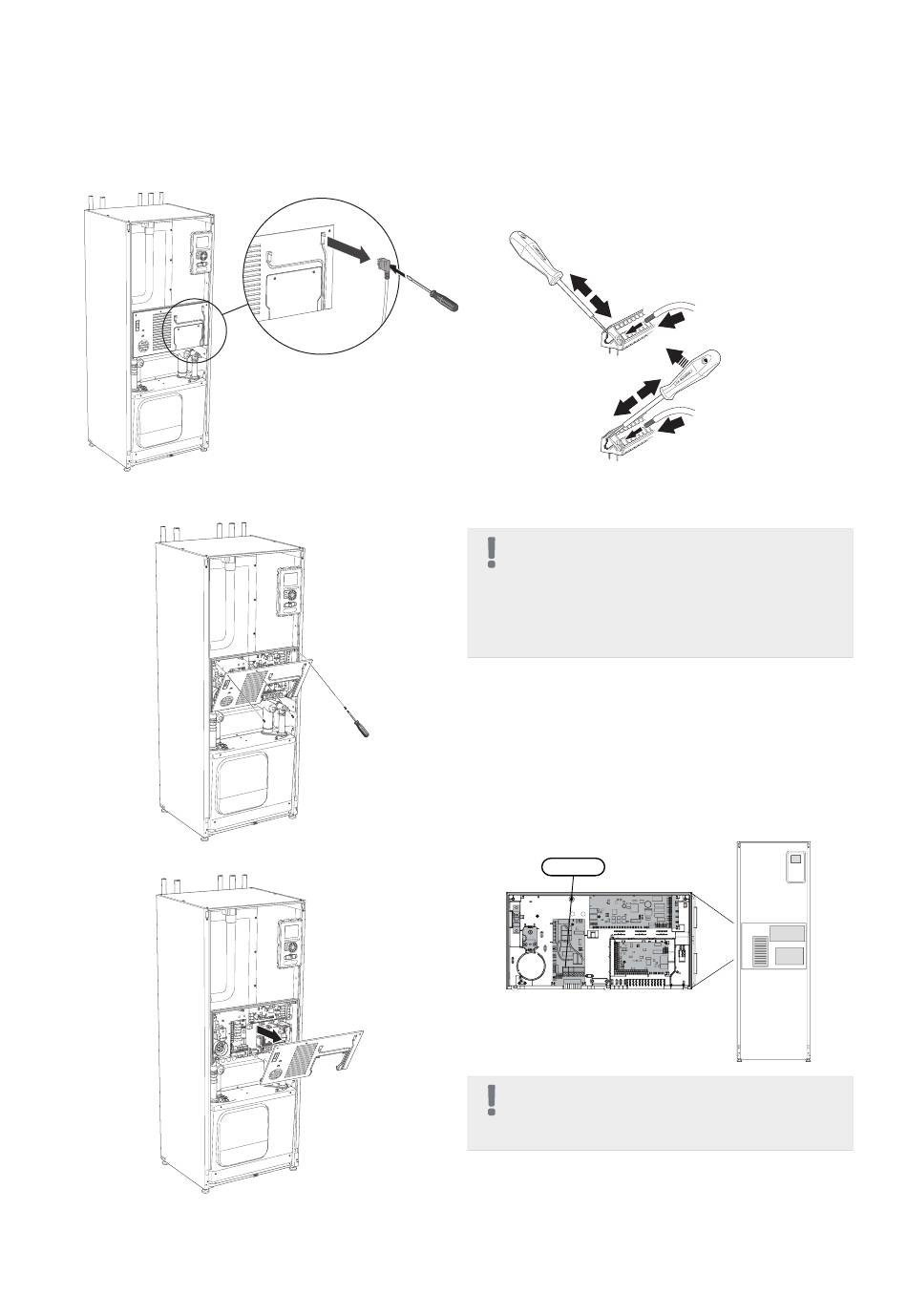

Luik verwijderen, elektriciteitsmodule
1. Ontkoppel de contacten.
2. Schroef de schroeven eruit en neem de afdekking
los.
3. Trek de afdekking eraf.
20
Hoofdstuk 5 |
Elektrische aansluitingen
Kabelslot
Gebruik een geschikt hulpmiddel om de kabels los te
maken/ te vergrendelen in de klemmenstroken van de
warmtepomp.
3
3
1
1
2
1
4
1
2
3
Aansluitingen
Voorzichtig!
Om interferentie te voorkomen, mogen niet-
afgeschermde communicatie- en/of sensorka-
bels naar externe aansluitingen niet dichter dan
20 cm bij een hoogspanningskabel worden ge-
legd.
Spanningaansluiting
De F1155PC moet worden geïnstalleerd met een afscha-
kelmogelijkheid op de voedingskabel. De minimale ka-
beldikte moet worden afgestemd op de gebruikte zeke-
ringcapaciteit. De bijgeleverde kabel voor binnenkomen-
de elektriciteit wordt op klemmenstrook X1 op de kaart
van het elektrische verwarmingselement (AA1) aange-
sloten. Alles moet volgens de geldende normen en
richtlijnen worden aangesloten.
AA1-X1
Voorzichtig!
De F1155PC kan niet worden omgeschakeld van
1-fase naar 3-fase en omgekeerd.
1
2
2
2
4
3
NIBE F1155PC
