5 Op de voedingsspanning aansluiten
Overzicht behuizingen
28
9. Controleer of de kabels goed in de klemmen zijn bevestigd door
licht hieraan te trekken
10. Afscherming op de interne aardklem aansluiten, de externe aard-
klem met de potentiaalvereffening verbinden
11. Wartelmoer van de kabelwartel vast aandraaien. De afdichtring
moet de kabel geheel omsluiten
12. Deksel behuizing vastschroeven
De elektrische aansluiting is zo afgerond.
5.3
Aansluitschema eenkamerbehuizing
De afbeeldingen hierna gelden zowel voor de niet-Ex-, als ook voor
de Ex-ia-uitvoering.
5
1
5
4

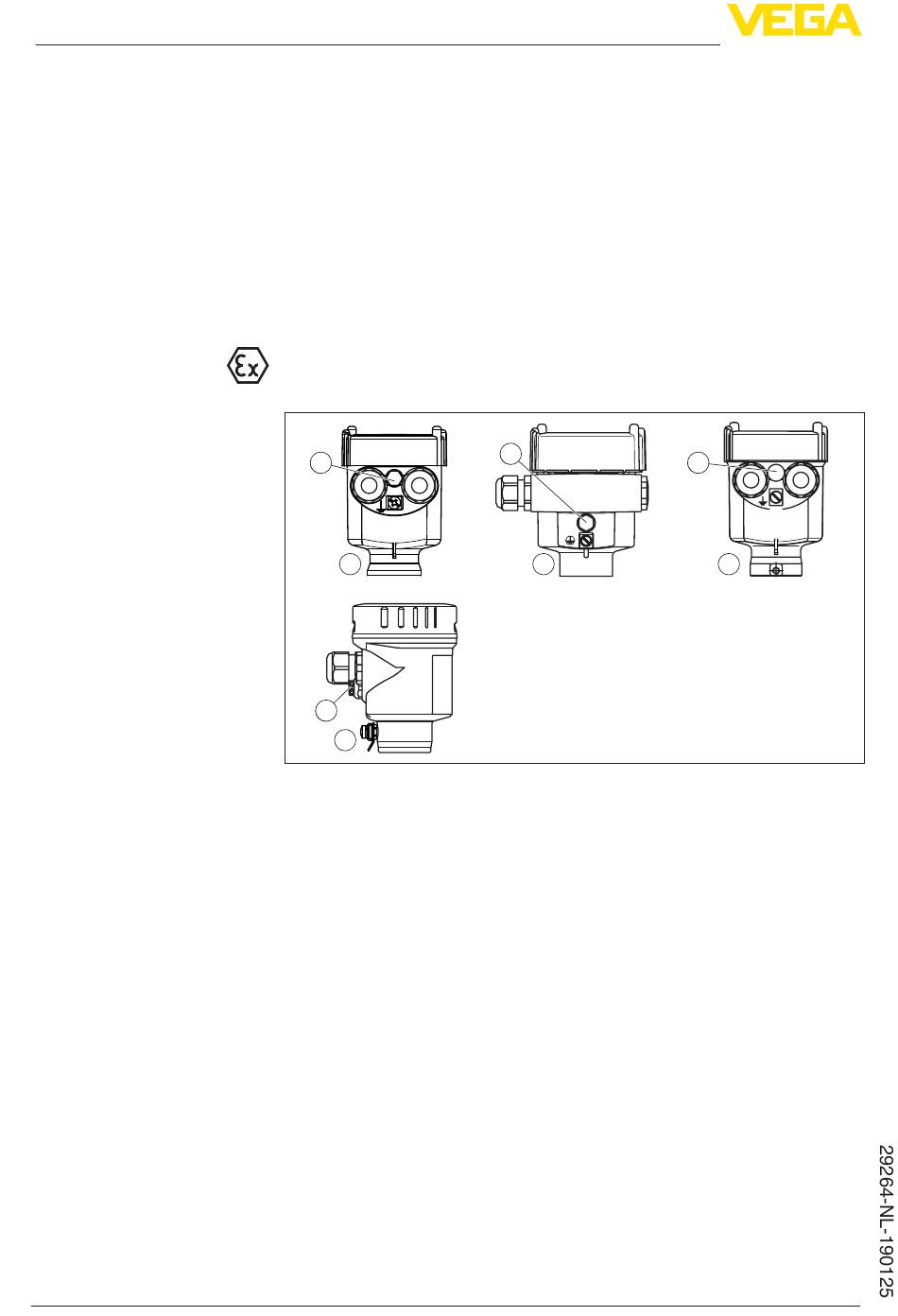

Fig. 20: Materiaalvarianten eenkamerbehuizing
1
Kunststof
2
Aluminium
3
RVS (fijngietmetaal)
4
RVS (geanodiseerd)
5
Filterelement voor luchtdrukcompensatie voor alle materiaaluitvoeringen.
Blindplug bij uitvoering IP 66/IP 68, 1 bar voor aluminium en RVS
5
2
VEGAPULS 68 • Foundation Fieldbus
5
3
