Brandstoftoevoer
7.4.1.
Verbinding van 2 pijpen met slang
De juiste verbinding van brandstofleidingen met slang is in afb. 14
weergegeven. Op dichtheid letten!
goed
klem
verkeerd
bel

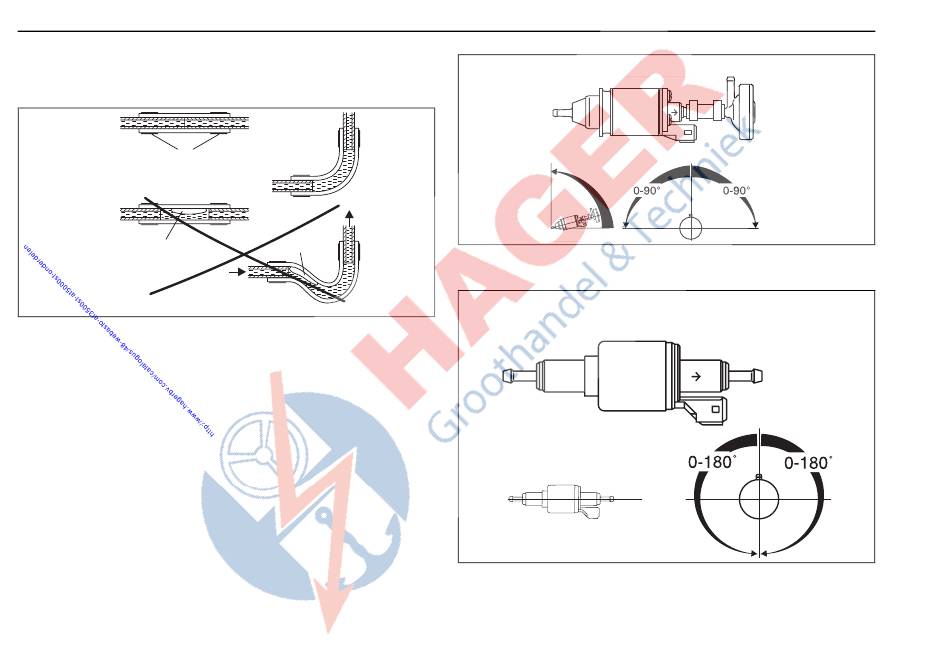

Bild 14: Buis/slangverbinding
7.5.
Doseerpomp
De doseerpomp is een gecombineerde transport-, doseer- en
afsluitsysteem en aan bepaalde inbouwcriteria onderworpen
(zie afbeelding 9, 15 en 16).
7.5.1.
Montageplaats
De doseerpomp moet op een koele plaats zo dicht mogelijk bij de tank
(zie afb. 9) gemonteerd worden. De toelaatbare omgevingstemperatuur
mag tijdens bedrijf nooit boven +20 °C voor benzine-verwarmings-
systemen stijgen.
Doseerpomp en brandstofleidingen mogen niet in het uitstralingsbereik
van hete auto-onderdelen worden gemonteerd. Eventueel moet een
straalbescherming worden geïnstalleerd.
86
Air Top 3500 ST / Air Top 5000 ST 12 volt - benzine
bel
Bild 15: Doseerpomp DP 2
Air Top 3500 ST / Air Top 5000 ST
12 volt en 24 volt - diesel
Bild 16: Doseerpomp DP 30.2/30.3
Air Top 3500 ST / Air Top 5000 ST
bij voorkeur
15° - 90°
Inbouwpositie
Inbouwpositie
