Bedieningshandleiding
RLS 100
LET OP

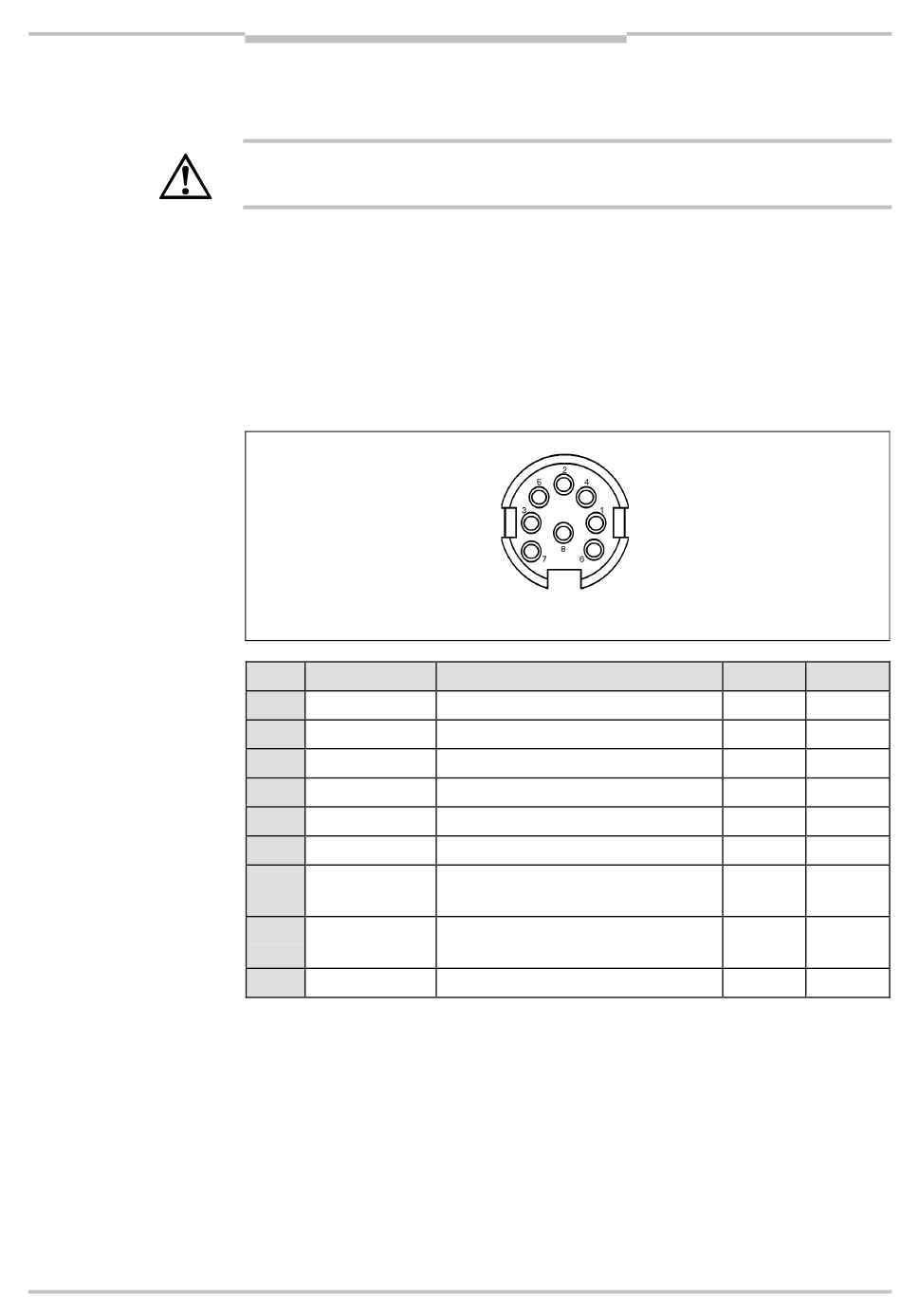

Afb. 19: Connectorfuncties
voor aansluiting van de
spanningsvoeding en de

signaal-leidingen

Tab. 2: Connectorfuncties
voor aansluiting van de
spanningsvoeding en de
signaalleidingen
8 009 904/06-06-02
Elektro-installatie
5.2
Aansluiting van de spanningstoevoer en de signaal-
leidingen
Elektrische werkzaamheden mogen alleen door opgeleid electrotechnisch personeel
verricht worden!
De elektrische aansluiting van de spanningstoevoer en de aansluiting van de signaallei-
dingen waarschuwingsveld, OSSD1 en OSSD2 vindt gemeenschappelijk plaats op de mid-
delste bus rechts op de behuizing. De passende aansluitconnector wordt meegeleverd.
Voor de elektrische aansluiting hebt u het volgende gereedschap nodig:
• 1 Vorksleutel SW16
• 1 Fijnsoldeerbout
• 1 Hete-luchtpistool
• Krimpslang conform de gebruikte aansluitleidingen
Pin
Signaal
1
24 V
2
GND24
3
OSSD2.1
4
OSSD2.2
5
OSSD1.1
6
OSSD1.2
7
Waarschuwings-
veld1,1
8
Waarschuwings-
veld1.2
FE
© SICK AG • Industrial Safety Systems • Duitsland • Alle rechten voorbehouden
Aanzicht op de soldeerzijde
van de 8-polige bus
Toelichting
Voeding 24 V DC
Massa
Relaiscontact beveiligd veld 2.1
Relaiscontact beveiligd veld 2.2
Relaiscontact beveiligd veld 1.1
Relaiscontact beveiligd veld 1.2
Relaiscontact waarschuwingsveld 1.1
Relaiscontact waarschuwingsveld 1.2
Functie-aarde (afscherming)
Hoofdstuk 5
Aderkleur
Markering
Bruin
+
Blauw
Wit
S2
Grijs
S2
Zwart
S1
Groen
S1
Rood
A
Roze
A
Zwart
FE
27
