UITGAVE 09/2011
GEBRUIKSAANWIJZING
6.2

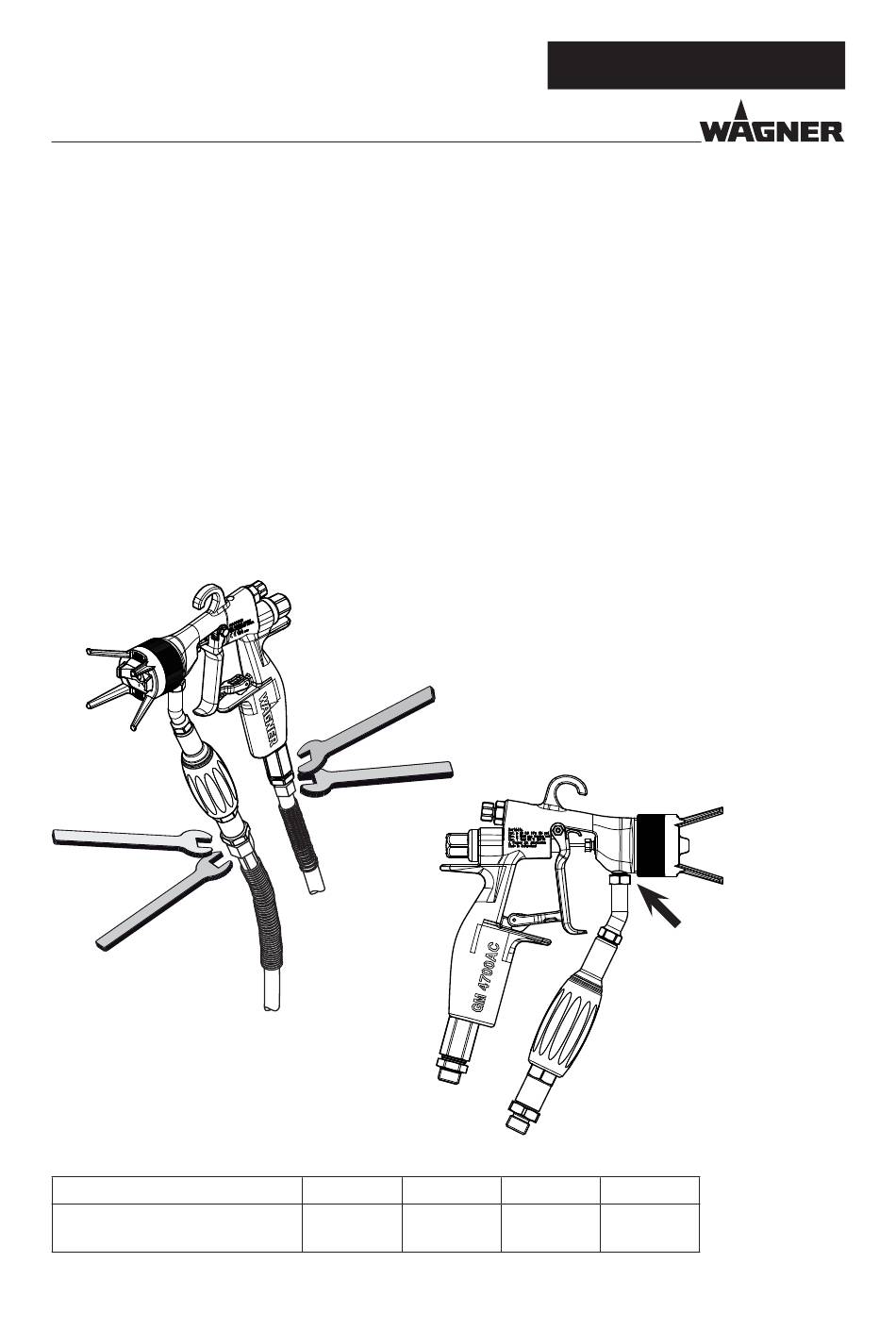

MATERIAALSLANG OF LUCHTSLANG UITWISSELEN
1. Buiten bedrijf stellen en reinigen.
2. Drukontlasting aan pistool en apparaat uitvoeren.
3. Borg het pistool met de arrêtering.
Materiaalslang
4. Steeksleutel SW A op de onderste sleutelwijdte van de materiaalaansluiting zetten en
tegenhouden en vastdraaien.
5. Met steeksleutel SW B moer van de materiaalslang losdraaien.
Luchtslang
4. Steeksleutel SW D op de sleutelwijdte van de luchtaansluiting zetten en tegenhouden
en vastdraaien.
5. Met steeksleutel SW C moer van de luchtslang losdraaien.
6. Montage:
Materiaalslang resp. luchtslang met de hand losschroeven en met behulp van de beide
steeksleutels vasttrekken.
A
B
B_02385
Beschrijving
GM 4700AC met fi lter NPS1/4"
BESTELNUMMER DOC2326027
D
C
Sleutel A
Sleutel B
SW 19 mm
SW 19 mm
0.75 inch
0.75 inch
GM 4700AC
Aanwijzing:
Schroef de fi lterbehuizing er
niet af. De bovenste bevesti-
gingsmoer mag alleen door
een servicewerkplaats van
Wagner worden losgedraaid.
P_02386
Sleutel C
Sleutel D
SW 17 mm
SW 17 mm
0.67 inch
0.67 inch
26
