In bedrijf stellen, opstarten, bedienen en uitschakelen (vervolg)
Pomp en aandrijving koppelen
WAARSCHUWING:
Schakel altijd de de netspanning naar de aandrijving uit voordat u installatie- of onderhoudstaken gaat
uitvoeren. Als u de netspanning niet uitschakelt, kan dat leiden tot ernstig lichamelijk letsel.
Koppelingen moeten correct zijn gecertificeerd zijn om te worden gebruikt in omgevingen met een ATEX-
classificatie. Volg de instructies van de fabrikant van de koppeling om deze te smeren en te installeren.
Koppelingsbescherming monteren
WAARSCHUWING:
• Stel de pomp NOOIT in werking wanneer de koppelingsbescherming niet correct is gemonteerd.
• Schakel altijd de de netspanning naar de aandrijving uit voordat u installatie- of onderhoudstaken gaat
uitvoeren. Als u de netspanning niet uitschakelt, kan dat leiden tot ernstig lichamelijk letsel.
• De koppeling die in omgevingen met een ATEX-classificatie wordt gebruikt, moet gemaakt zijn van
materiaal dat geen vonken afgeeft.

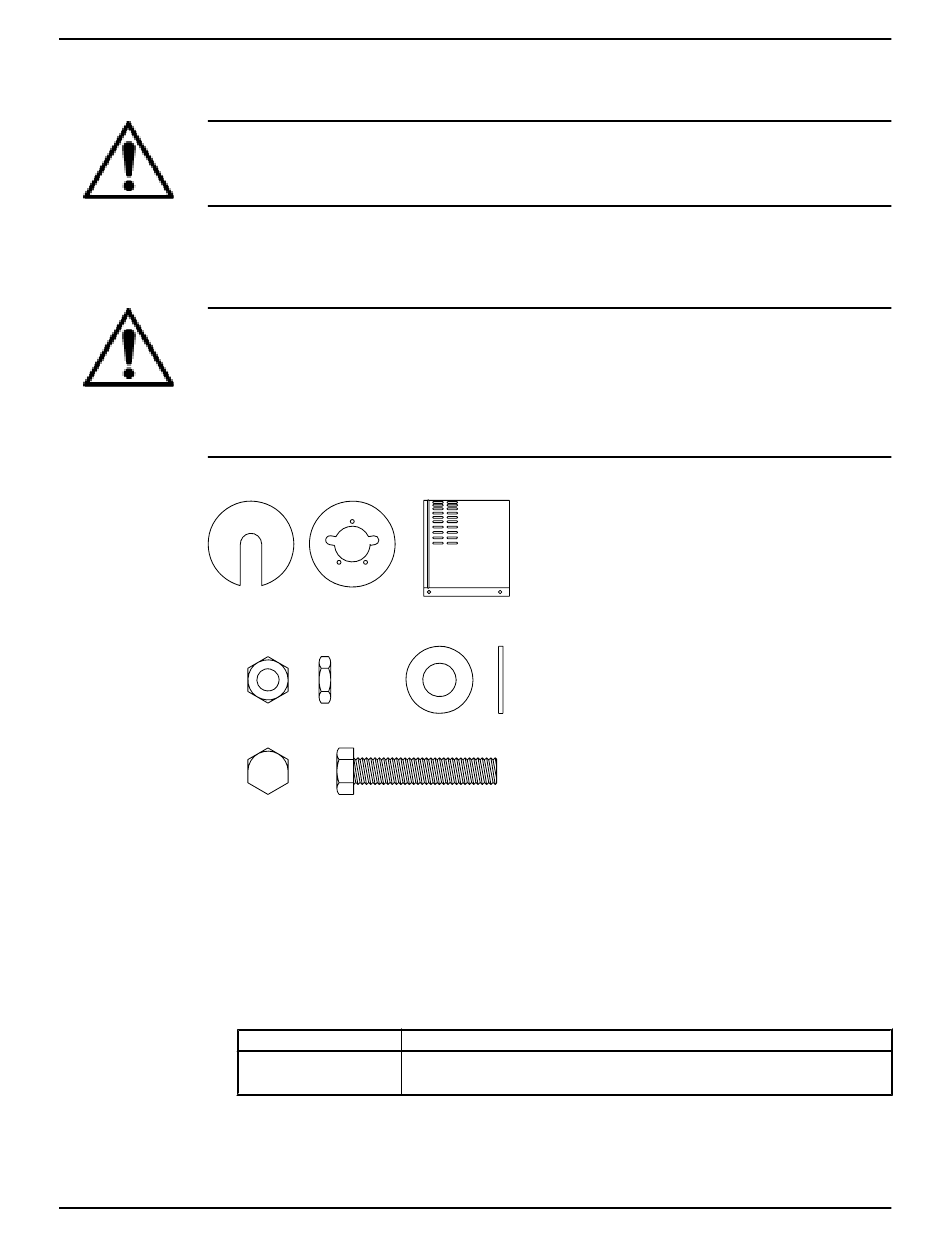

De volgende onderdelen zijn vereist:
1.
Eindplaat (aandrijfzijde)
2.
Eindplaat (pompzijde)
3.
Beschermingsgedeelte, 2 vereist
4.
3/8-16 moer, 3 vereist
5.
3/8 inch ring
6.
3/8-16 x 2 inch zeskantbout, 3 vereist
1.
Onderbreek de stroom naar de motor, schakel de motorcontroller/starter uit en plaats een
waarschuwingslabel op de starter die de ontkoppeling aangeeft.
2.
Breng de eindplaat van de pompzijde in positie.
Wanneer de eindplaat aan de pompkant zich al op de juiste plek bevindt, brengt u de benodigde
koppelingsafstellingen aan en gaat u verder met de volgende stap.
48
1
2
4
6
Is de pompmaat...
Actie
STi, MTi
Lijn de eindplaat aan de pompkant uit met het lagerframe. U hoeft het
rotorblad niet af te stellen.
Model NM 3196 i-FRAME Handleiding voor installatie, bediening en onderhoud
3
5
