26
|
Technische gegevens

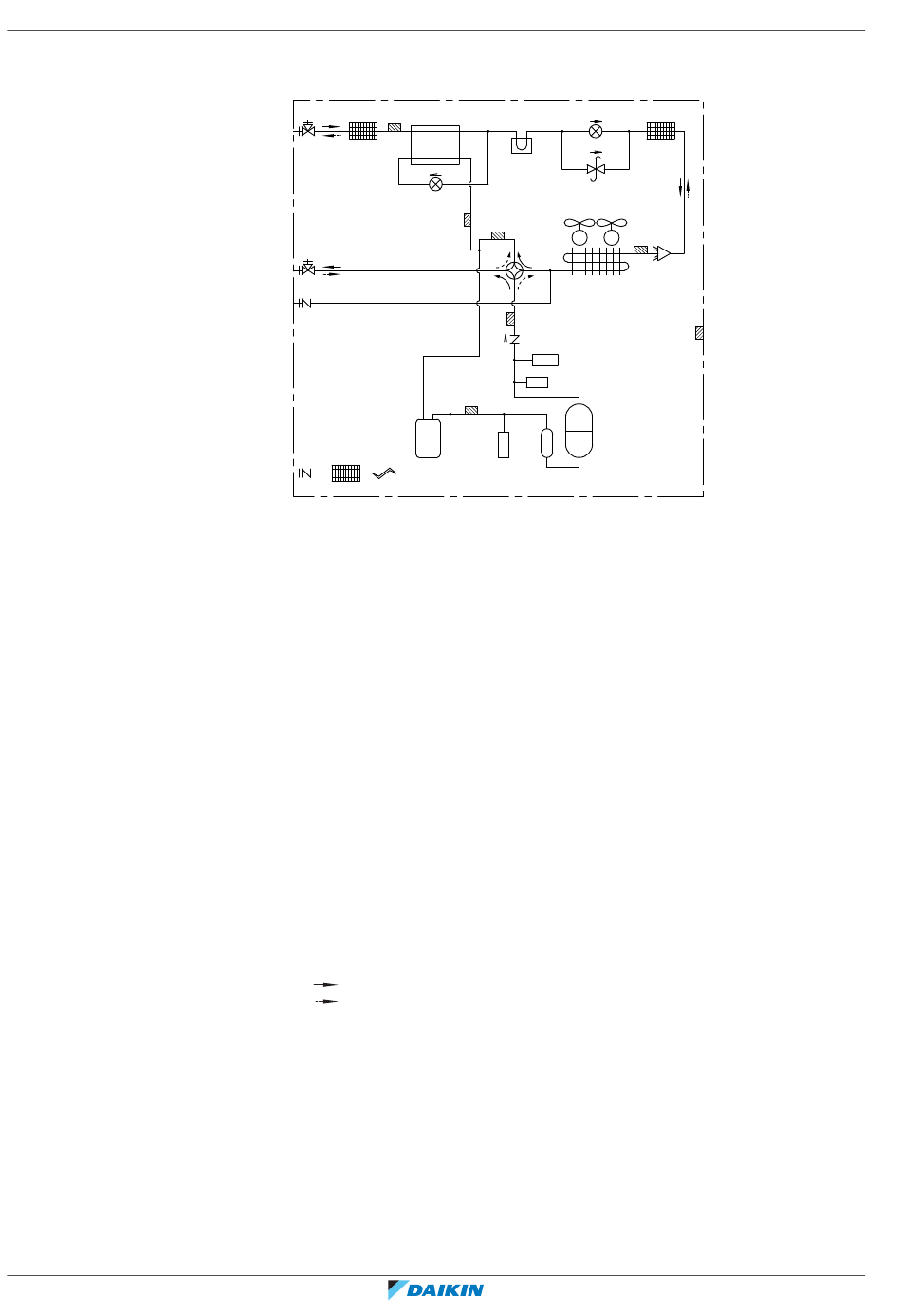

26.2 Schema van de leidingen: Buitenunit
Uitgebreide handleiding voor de installateur en de gebruiker
132
b
c
d
R7T
Y3E
R6T
a
g
l
k
c
j
a Afsluiter (gas)
b Afsluiter (vloeistof)
c Filter (3×)
d Warmtewisselaar met onderkoeling
e Drukregelklep
f Warmtewisselaar
g Servicepoort (hoge druk)
h Terugslagklep
i Accumulator compressor
j Capillaire buis
k Servicepoort (koelmiddelvulling)
l Accumulator
m Printplaat koelplaat (alleen voor RXYSQ4~6_V)
M1C Compressor
M1F-M2F Ventilatormotor
R1T Thermistor (lucht)
R2T Thermistor (uitblaas)
R3T Thermistor (aanzuiging 1)
R4T Thermistor (warmtewisselaar)
R5T Thermistor (aanzuiging 2)
R6T Thermistor (onderkoeling warmtewisselaar)
R7T Thermistor (vloeistofleiding)
S1NPH Hogedruksensor
S1NPL Lagedruksensor
S1PH Hogedrukschakelaar
Y1E Elektronische expansieklep (hoofd)
Y3E Elektronische expansieklep (onderkoeling warmtewisselaar)
Y1S Elektromagnetische klep (4-wegsklep)
Verwarmen
Koelen
Y1E
m
e
M1F
M2F
R3T
R4T
Y1S
f
R2T
h
S1NPH
S1PH
R5T
M1C
i
INV
S1NPL
c
R1T
RXYSQ4~6T8V/YB
VRV IV-S-systeem airconditioner
4P482277-1B – 2020.10
