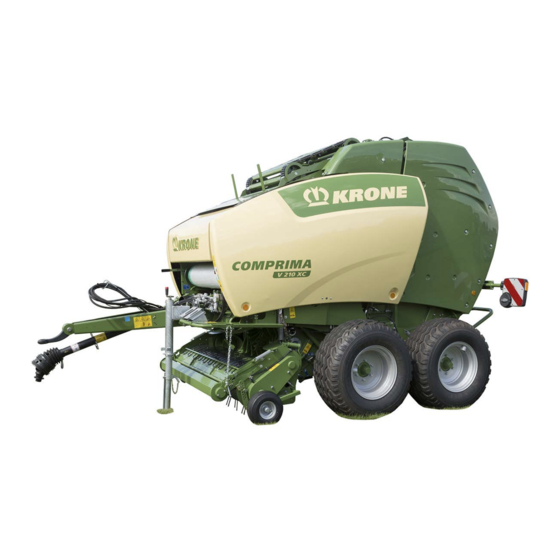

Pagina 1 Originele handleiding Documentnummer: 150001055_02_nl Stand: 14-8-2020 RP701-51 Ronde balenpers Comprima V 210 XC Vanaf machinenummer: 1046859...
Pagina 2 Contactpersonen Maschinenfabrik Bernard Krone GmbH & Co.KG Heinrich-Krone-Straße 10 48480 Spelle Duitsland Telefoon centrale + 49 (0) 59 77/935-0 Telefax centrale + 49 (0) 59 77/935-339 Telefax reserveonderdelenmagazijn + 49 (0) 59 77/935-239 binnenland Telefax reserveonderdelenmagazijn + 49 (0) 59 77/935-359...
Pagina 3 Machinebeschrijving ....................... 43 Machineoverzicht ........................ 43 Overlastbeveiligingen aan de machine .................. 43 Markering ........................... 44 Functiebeschrijving netbinding .................... 45 Functiebeschrijving net- en foliebinding.................. 46 Functiebeschrijving snijinrichting .................... 46 Technische gegevens ...................... 47 Bedrijfsstoffen .......................... 48 Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 4 KRONE ISOBUS-terminal aansluiten (CCI 800, CCI 1200) ............ 73 7.13 Extern ISOBUS-terminal aansluiten .................. 76 7.14 Camera op de KRONE ISOBUS-terminal CCI 800 of CCI 1200 aansluiten ...... 77 Bediening.......................... 78 Voorbereidingen voor het persen .................... 78 Perskamer vullen ........................ 79 Vulling perskamer verbeteren ....................
Pagina 5 KRONE terminal DS 500 ...................... 130 10.1 Touchdisplay.......................... 130 10.2 Terminal in-/uitschakelen ...................... 130 10.3 Opbouw DS 500 ........................ 131 KRONE ISOBUS-terminal (CCI 800, CCI 1200) .............. 133 11.1 Touchdisplay.......................... 133 11.2 Terminal in- of uitschakelen ..................... 134 11.3 Display-opbouw ........................ 135 11.4...
Pagina 6 Menu 13-1 "Klantenteller" ...................... 168 14.17.2 Menu 13-2 "Totaalteller" ...................... 170 14.18 Menu 14 "ISOBUS"........................ 171 14.18.1 Menu 14-5 "KRONE SmartConnect" .................. 172 14.18.2 Menu 14-6 "TIM-software configureren" (bij uitvoering "TIM 1.0")........... 173 14.18.3 Menu 14-9 "Omschakelen tussen terminals" ................ 174 14.19 Menu 15 "Instellingen"...
Pagina 7 Onderhoud hydraulische installatie.................. 247 17.26.1 Vóór werkzaamheden aan de hydraulische installatie............. 247 17.26.2 Hydraulische slangen controleren ................... 248 17.26.3 Magneetventielen ........................ 248 17.26.4 Hydraulisch oliefilterelement vervangen .................. 249 Storing, oorzaak en oplossing.................... 250 Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 8 Overbrengingsstangen en remhendel op de tandemas instellen .......... 287 19.2 Aanzetpunten van de krik ...................... 289 Afvalverwijdering ........................ 291 Bijlage ............................. 292 21.1 Hydraulisch schakelschema .................... 292 Trefwoordenlijst ........................ 294 Conformiteitsverklaring ...................... 305 Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 9 Over dit document Geldigheid Dit document is geldig voor machines van het type: RP701-51 (Comprima V 210 XC) Alle informatie, afbeeldingen en technische gegevens in dit document komen overeen met de stand ten tijde van publicatie. Wijzigingen aan de constructie blijven altijd en zonder kennisgeving of opgave van redenen voorbehouden.
Pagina 10 Deze pijl geeft het resultaat van een handelingsstap of een handelingsvolgorde aan. Dit punt geeft een opsomming aan. Als de punt ingesprongen is, geeft hij het tweede niveau van de opsomming aan. Symbolen in afbeeldingen In de afbeeldingen kunnen de volgende symbolen worden gebruikt: Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 11 VOORZICHTIG Met het signaalwoord VOORZICHTIG wordt gewaarschuwd voor een gevaarlijke situatie die tot licht tot matig ernstig letsel kan leiden, als de waarschuwingsaanwijzing niet in acht wordt genomen. Voorbeeld van een waarschuwingsaanwijzing: Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 12 Acre acres Volumestroom Liter per minuut l/min 0,2642 US gallons per minuut Kubieke meters m³/h 4,4029 per uur Kracht Newton 0,2248 Pound-force Lengte Millimeter 0,03937 Inch Meter 3,2808 Voet Capaciteit Kilowatt 1,3410 Paardenkracht Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 13 Kilometer per km/h 0,6215 Mijlen per uur Volume Liter 0,2642 US gallons US gal. Milliliter 0,0338 US ons US oz. Kubieke centi- cm³ 0,0610 Kubieke inch in³ meter Gewicht Kilogram 2,2046 Pond Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 14 Eigenmachtige veranderingen aan de machine • Aanbrengen van niet toegestane/goedgekeurde aanvullende uitrusting • Gebruik van niet originele KRONE vervangingsonderdelen • Stationaire werking van de machine Eigenmachtige veranderingen aan de machine kunnen de eigenschappen van de machine en het veilig gebruik negatief beïnvloeden of de correcte werking storen. Eigenmachtige veranderingen ontslaan de fabrikant daarom van alle hieruit resulterende schadeclaims.
Pagina 15 • Hij is vertrouwd met het veilig besturen van voertuigen. • Voor rijden op de openbare weg beschikt hij over voldoende kennis van de verkeersregels en over het voorgeschreven rijbewijs. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 16 Niet geautoriseerde constructieve wijzigingen en uitbreidingen kunnen afbreuk doen aan de deugdelijke en veilige werking van de machine. Daardoor kunnen personen ernstig of dodelijk letsel oplopen. Constructieve wijzigingen en uitbreidingen zijn niet toegestaan. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 17 Daardoor kunnen personen ernstig letsel oplopen of worden gedood. Voor de veiligheid zijn de volgende onderdelen van de machine van bijzonder belang: • Remmen • Besturing • Veiligheidsinrichtingen • Verbindingsinrichtingen • Verlichting • Hydrauliek • Banden • Tussenas Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 18 Bij machine in rangeermodus en modus werken op het veld Voor de machine Achter de machine Aan de zijkant van de machine Bij ingeschakelde machine zonder rijbeweging Voor de machine Achter de machine Aan de zijkant van de machine Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 19 „ Voor alle werkzaamheden tussen de trekker en de machine: de machine stopzetten en beveiligen, Pagina 28. Dit geldt ook voor kortdurende controlewerkzaamheden. „ Wanneer de krachthefboom moet worden bediend, moeten alle personen op afstand van de krachthefboom blijven. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 20 Het dragen van persoonlijke beschermingsmiddelen is een belangrijke veiligheidsmaatregel. Ontbrekende of ongeschikte persoonlijke beschermingsmiddelen verhogen het risico van gezondheidsschade en letsel van personen. Persoonlijke beschermingsmiddelen zijn bijvoorbeeld: • Geschikte veiligheidshandschoenen • Veiligheidsschoenen • Nauwsluitende veiligheidskleding Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 21 Wanneer de bestuurder geen rekening houdt met veranderde rijeigenschappen, kan hij ongevallen veroorzaken. „ Neem de maatregelen voor het rijden op de weg en in het veld in acht, Pagina 186. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 22 Bedrijfsstoffen die niet voldoen aan de eisen van de fabrikant, kunnen afbreuk doen aan de veilige werking van de machine en ongevallen veroorzaken. „ Alleen bedrijfsstoffen gebruiken, die aan de eisen van de fabrikant voldoen. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 23 Elektrisch geleidende delen van de machine kunnen door een spanningsoverslag onder hoge elektrische spanning worden gezet. Op de bodem rond de machine ontstaat bij spanningsoverslag een spanningstrechter waarin grote spanningsverschillen werken. Op grond Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 24 „ Tijdens het gebruik ramen en deuren van de cabine gesloten houden. „ Bij rijden op de weg gehoorbescherming afdoen. Vloeistoffen onder hoge druk De volgende vloeistoffen staan onder hoge druk: • Hydraulische olie Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 25 De volgende componenten kunnen tijdens de werking heet worden waardoor personen zich eraan kunnen verbranden: • Perskamer • Magneetspoelen van de stuurventielen • Aandrijving „ Voldoende afstand houden van hete oppervlakken en aangrenzende componenten. „ Machinedelen laten afkoelen en veiligheidshandschoenen dragen. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 26 „ Altijd vóór werkzaamheden aan opgetilde machines of machinedelen eerst de machine of machinedelen neerlaten. „ Altijd vóór werkzaamheden onder opgetilde machines of machinedelen eerst de machine of machinedelen met starre veiigheidsondersteuning of met hydraulische afsluitinrichting en door ondersteunen tegen neerlaten beveiligen. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 27 „ Als de kennis ontbreekt, de wielen en banden laten monteren door de KRONE-dealer of een gekwalificeerde bandenservice. „ Bij het monteren van de band op de velg mag nooit de door KRONE aangegeven maximaal toegestane druk worden overschreden. Anders kan de band of zelfs de velg explosief scheuren, Pagina 47.
Pagina 28 „ Bakstenen of holle bouwstenen zijn ongeschikt voor het stutten en veilig ondersteunen en mogen niet worden gebruikt. „ Een autokrik is ongeschikt voor het stutten en veilig ondersteunen en mag niet worden gebruikt. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 29 „ Ervoor zorgen dat zich geen personen in de gevarenzone van de aangestuurde bewegende machinedelen bevinden. „ Op contact zetten. „ De actortest alleen vanaf een veilige positie buiten het werkingsgebied van de door de actoren bewogen machinedelen uitvoeren. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 30 Veiligheid Veiligheidsstickers aan de machine Veiligheidsstickers aan de machine Elke veiligheidssticker is voorzien van een bestelnummer en kan direct bij de KRONE dealer worden besteld. Ontbrekende, beschadigde en onherkenbare veiligheidsstickers moeten onmiddellijk worden vervangen. Bij het aanbrengen van veiligheidsstickers moet het contactoppervlak op de machine schoon en vrij van vuil, olie en vet zijn, zodat de stickers optimaal hechten.
Pagina 31 Gevaar door draaiende pick-up Bij het benaderen van de gevarenzone en bij het verhelpen oogstgoedblokkades met handen en voeten bestaat gevaar voor intrekken. „ Voor werkzaamheden aan de pick-up de aftakas en de motor uitschakelen. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 32 „ Zorg er vóór het openen van de achterklep voor dat de machine correct aan de trekker is gekoppeld. „ Bij het loskoppelen van de machine ervoor zorgen dat de achterklep is gesloten. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 33 Bij het openen van de achterklep bestaat beknellingsgevaar voor personen in de gevarenzone tussen de achterklep en een vaststaand obstakel. „ Zorg ervoor dat er geen personen tussen de achterklep en een vaststaand obstakel aanwezig zijn. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 34 Aanwijzingsstickers op de machine Elke aanwijzingssticker is voorzien van een bestelnummer en kan direct bij de KRONE dealer worden besteld. Ontbrekende, beschadigde en onherkenbare aanwijzingsstickers moeten onmiddellijk worden vervangen.
Pagina 35 Positie en betekenis van de aanwijzingsstickers 12 13 RPG000-204 1. Best.-nr. 942 111 0 (1x) Deze sticker geeft aan hoe de perskamer optimaal wordt ge- vuld om een gelijkmatig gevormde ronde baal te verkrijgen, Pagina 79. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 36 27 004 223 4 6. Best.-nr. 27 020 889 0 (1x) Bij uitvoering "Net- en foliebinding" De sticker toont hoe het bindmateriaal in de machine moet worden gelegd, Pagina 103. 27 020 889 2 Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 37 Pagina 232. 27 003 973 0 12. Best.-nr. 293 689 0 (1x) Bij uitvoering "Mechanische messengroepschakeling" Deze sticker geeft aan hoe de messengroepen naar binnen en naar buiten worden gezwenkt, Pagina 97. 293 689 -0 Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 38 Aan de machine bevinden zich hijspunten die met deze sticker zijn gemarkeerd, Pagina 191. 942 012 2 • Best.-nr. 27 023 958 0 Aan de machine bevinden zich sjorpunten die met deze stic- ker zijn gemarkeerd, Pagina 192. 27 023 958 0 Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 39 • De veiligheidsketting is bestemd om getrokken machines extra te beveiligen als deze bij het transport van de trekhaak loslaten, Pagina 68. • Bij transportritten zijn de landspecifieke voorschriften voor het gebruik van de veiligheidsketting bindend. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 40 Pagina 86. 2.8.1 SMV-markeringspaneel Bij uitvoering "SMV-markeringspaneel" KM000-567 Het Slow-Moving Vehicle-markeringsbord (SMV-markeringsbord) (1) kan worden aangebracht op langzaam rijdende machines en voertuigen. Hiervoor moeten de landspecifieke voorschriften in acht worden genomen. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 41 Veiligheid Veiligheidsuitrusting Het SMV-markeringsbord (1) zit middenachter of linksachter. Wanneer de machine op transportvoertuigen (bijv. vrachtwagen of trein) wordt getransporteerd, moet het SMV-markeringsbord worden afgedekt of gedemonteerd. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 42 Aanvullende functies die contractueel met de klant worden overeengekomen (bijv. afstandsonderhoud) staan het overdragen van bepaalde machinegegevens uit de machine toe. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 43 „ Alleen de overlastbeveiligingen gebruiken die aan de machine zijn gemonteerd. „ Om vroegtijdige slijtage van de overlastbeveiliging te voorkomen, bij langdurig aanspreken van de overlastbeveiliging de aftakas uitschakelen. „ De machine stopzetten en beveiligen, Pagina 28. „ De storing verhelpen, Pagina 250. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 44 Pick-up-aandrijving Ter beveiliging tegen overbelasting bevindt zich op de aandrijving van de pick-up een nokkenschakelkoppeling. Deze nokkenschakelkoppeling is in de fabriek ingesteld en mag niet zonder overleg met uw KRONE servicepartner worden versteld. Markering INFO Het typeplaatje is een officieel document en mag niet worden veranderd of onleesbaar...
Pagina 45 Van de transportwals (16) wordt het net tussen de perswalsen naar de ronde baal geleid en door de ronde baal getrokken. Na het binden van de ingestelde netlagen zwenkt de snij- eenheid (8) op het net en snijdt het net af. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 46 De messencassette kan bij eventuele oogstgoedblokkades hydraulisch vanuit de trekker uit het transportkanaal worden weggezwenkt, Pagina 95. De enkelmesbeveiliging voorkomt beschadiging van de messen door vreemde voorwerpen. De snijinrichting kan bovendien mechanisch worden uitgeschakeld. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 47 Folie roldoorsnede foliebinding ø 225 mm (2.000 m rol) Minimumvereiste aan de trekker Benodigd vermogen 51 kW (70 PK) Aandrijftoerental (aftakas) 540 o.p.m. Bedrijfsdruk van de hydraulische installatie (max.) 200 bar max. olietemperatuur 80° C Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 48 -5 tot +45 °C Bedrijfsstoffen LET OP Verversingsintervallen bij biologische olie aanhouden Om een hoge levensverwachting van de machine te verkrijgen bij biologische olie de verversingsintervallen wegens veroudering van de olie in elk geval aanhouden. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 49 „ Nooit oliesoorten met verschillende specificaties met elkaar mengen. „ Overleg met uw KRONE servicepartner houden, voordat na een oliewissel een olie met een andere specificatie wordt gebruikt. Op aanvraag kunnen biologische bedrijfsstoffen worden gebruikt.
Pagina 50 Pagina 53. ü De lengte van de tussenas is gecontroleerd en aangepast, Pagina 56. ü De beschermpot van de tussenas is gemonteerd, Pagina 55. ü De tussenas is gemonteerd, Pagina 55. ü De balenuitwerper is gemonteerd, Pagina 57. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 51 7 Slang- en kabelhouder 13.5 Lijsten 8 Montagemateriaal 13.6 Schroeven 9 Verfspuitbus 13.7 Veren met spanbouten 10 Testrol KRONE excellent, net voor net- 13.8 Afstandhouder binding 11 Tussenashouder Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 52 „ De kleeffolie (1) ter bescherming tegen corrosie van het remvlak van de remschijf (2) lostrekken en verwijderen. Bandenspanning controleren/aanpassen Voor de eerste inbedrijfstelling moet de bandenspanning worden gecontroleerd en aangepast. Een aanhanger op de aftakasstomp geeft deze belangrijke controle aan: Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 53 „ Om een optimale werkwijze te garanderen, de machine zo vastkoppelen dat de maat X overeenkomt met de bovengenoemde waarden. ð Wanneer de gemeten maat X afwijkt moet de disselhoogte als volgt worden aangepast. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 54 „ Het trekoog (6) parallel aan bodem afstellen. „ Let erop dat de tandschijfverbindingen (5) ineengrijpen. „ De schroefverbindingen (1) en (5) vastdraaien. Draaimoment, Pagina 218. „ Na 10 bedrijfsuren de schroefverbindingen (1) en (5) vastdraaien. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 55 ü De machine is stopgezet en beveiligd, Pagina 28. ü De lengte van de tussenas is aan de trekker aangepast, Pagina 56. ü De beschermpot is gemonteerd, Pagina 55. „ De schroefverbinding (2) aan de tussenas (1) demonteren. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 56 „ Om schade aan de machine te vermijden, bij iedere trekkerwissel de tussenaslengte controleren en evt. corrigeren, Pagina 56. RPG000-086 De tussenas (1) moet zodanig worden ingekort als de nauwste stand van de beide tussenashelften toelaat. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 57 LET OP! Dit zijn de boringen van de eerder gedemonteerde tussenasketting. „ De schroefverbinding (3) monteren. Draaimoment: Pagina 218. Æ De tussenas kan bij aankoppeling onder van de dissel op de tussenashouder (1) worden neergelegd, Pagina 188. Balenuitwerper monteren Bij uitvoering "Enkele as" Bij uitvoering "Tandemas" Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 58 „ De bouten (5) rechts en links van de balenuitwerper (2) met schijf (4) en spanhuls (3) borgen. „ De schroefverbindingen (1) van de opnameplaten aan de rechter en de linkerzijde van de balenuitwerper (2) vastdraaien. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 59 „ Erop letten de schroef (6) niet te vast wordt aangedraaid. De schroef (6) moet vlak afsluiten met de borgmoer (8). „ De schroef (2), veren (3), ring (4) en de borgmoer (5) monteren. „ De baaluitwerper op de machine neerleggen. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 60 „ De oogschroef (3) in de trekveer (2) haken en door het boorgat (5) geleiden. „ Met de ring en de moer (4) borgen. „ De moer (4) zover vastdraaien dat de baaluitwerper na het neerleggen van de baal veilig naar de basisstand beweegt. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 61 „ De afstandshouder (1) met vlakke ronde schroeven, ringen en moeren aan de baaluitwerper (2) monteren. Bij uitvoering "Enkele as" RP000-501 De onderzijde van de balenuitwerper is afgebeeld. „ 2 Steunplaten (1) met schroeven en onderlegringen op de onderzijde van de balenuitwerper monteren. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 62 Bij horizontale stand van de trekker en machine moeten de gekoppelde mechanische verbindingsinrichtingen (bijv. kogelkopkoppeling) in horizontale positie (+/- 3°) tot de ondergrond bevinden, om de tijdens de werking gebruikelijke zwenkhoek tussen de mechanische verbindingsinrichtingen niet te belemmeren. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 63 Wanneer de gevarenzone van de tussenas niet in acht wordt genomen, kunnen personen ernstig letsel oplopen of worden gedood. „ Om ongevallen te voorkomen, de gevarenzone van de tussenas in acht nemen, Pagina 19. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 64 „ Bij het verbinden van de snelkoppelingen erop letten dat deze schoon en droog zijn. „ De hydraulische slangen onderzoeken op schuur- en klemplekken en indien nodig vervangen. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 65 „ De hydraulische slangen (groen 5+, groen 5-) vastkoppelen op een dubbelwerkend besturingsapparaat van de trekker. Hydraulische aansluitingen voor de messengroepschakeling (bij uitvoering "Hydraulische messengroepschakeling") „ De hydraulische slangen (groen 7+, groen 7-) vastkoppelen op een dubbelwerkend besturingsapparaat van de trekker. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 66 „ Vervolgens de voorraadleiding (2) (rode koppelingskop) vastkoppelen. Loskoppelen De volgorde van de persluchtleidingen bij het loskoppelen in acht nemen. „ Eerst de voorraadleiding (2) (rode koppelingskop) loskoppelen. „ Vervolgens de remleiding (1) (gele koppelingskop) loskoppelen. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 67 „ De 7-polige stekker van de verlichtingskabel (2) met de 7-polige contactdoos (3) van de trekker verbinden. „ Installeer de verlichtingskabel (2) zo dat deze niet met de trekkerwielen in verbinding komt. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 68 De veiligheidsketting met de juiste bevestigingsdelen aan de aanhangvoorziening van de trekker of een ander aangegeven aanzwenkpunt bevestigen. De veiligheidsketting moet zoveel speling hebben dat er bochten kunnen worden gereden. ü De machine is stopgezet en beveiligd, Pagina 28. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 69 Inbedrijfstelling KRONE bedieningseenheid DS 100 aansluiten 7.10 RP000-104 „ De veiligheidsketting (1) aan de machine monteren. BP000-106 „ De veiligheidsketting (1) op geschikte positie (bijvoorbeeld: [I] of [II]) op de trekker monteren. 7.10 KRONE bedieningseenheid DS 100 aansluiten LET OP Kortsluiting door verontreinigingen en vocht in de stekkerverbinding Door een kortsluiting kan er schade aan de machine ontstaan.
Pagina 70 Inbedrijfstelling 7.10 KRONE bedieningseenheid DS 100 aansluiten Trekkers met geïntegreerd ISOBUS-systeem EQG003-125 ü De machine is stopgezet en beveiligd, Pagina 28. Verbinding terminal met trekker „ De 9-polige stekker (1) van het terminal met de 9-polige contactdoos (2) (In-cab) verbinden. Verbinding trekker met machine INFO De kabel (5) kan onder vermelding van het bestelnummer 20 086 886 * worden besteld.
Pagina 71 EQG003-124 ü De machine is stopgezet en beveiligd, Pagina 28. ü De uitbreiding B290 "KRONE trekker uitbreiding" is gemonteerd. Verbinding terminal met trekker „ De 9-polige stekker (1) van het terminal met de 9-polige contactdoos (2) (In-cab) verbinden. Verbinding trekker met machine INFO De kabel (5) kan onder vermelding van het bestelnummer 20 086 886 * worden besteld.
Pagina 72 Inbedrijfstelling 7.11 KRONE terminal DS 500 aansluiten Trekkers met geïntegreerd ISOBUS-systeem EQ003-251 ü De machine is stopgezet en beveiligd, Pagina 28. Verbinding terminal met trekker „ De 9-polige stekker (2) van de kabel (1) verbinden met de 9-polige contactdoos (3) (In-cab). Verbinding trekker met machine INFO De kabel (6) kan onder vermelding van het bestelnummer 20 086 886 * worden besteld.
Pagina 73 Trekkers zonder ISOBUS-systeem B290 EQ003-252 ü De machine is stopgezet en beveiligd, Pagina 28. ü De uitbreiding B290 "KRONE trekker uitbreiding" is gemonteerd. Verbinding terminal met trekker „ De 9-polige stekker (2) van de kabel (1) verbinden met de 9-polige contactdoos (3) (In-cab). Verbinding trekker met machine INFO De kabel (6) kan onder vermelding van het bestelnummer 20 086 886 * worden besteld.
Pagina 74 Inbedrijfstelling 7.12 KRONE ISOBUS-terminal aansluiten (CCI 800, CCI 1200) INFO Voor de aanbouw van de terminal in de trekkercabine de meegeleverde bedrijfshandleiding van de terminal in acht nemen. Trekker met geïntegreerd ISOBUS-systeem CCI 1200 CCI 800 EQ001-173 ü De machine is stopgezet en beveiligd, Pagina 28.
Pagina 75 B290 EQ001-181 ü De machine is stopgezet en beveiligd, Pagina 28. ü De uitbreiding B290 "KRONE trekker uitbreiding" is gemonteerd. Verbinding terminal met trekker „ De 12-polige stekker (2) van de kabel (3) met de 12-polige contactdoos (1) van de terminal verbinden.
Pagina 76 „ De 11-polige stekker (4) van de kabel (2) met de 11-polige contactdoos (3) van de machine verbinden. Verbinding terminal met trekker INFO Voor meer gegevens over de verbinding van de terminal de meegeleverde handleiding van de fabrikant van de ISOBUS-terminal in acht nemen. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 77 CCI 1200 EQ000-212 „ De kabel (3) van de camera (2) met de stekker (4) in de aansluiting C (1) van het KRONE ISOBUS-terminal CCI 800 of CCI 1200 steken. „ Om de stekker (4) correct aan te sluiten op de uitrichting op de gemarkeerde plaatsen (5) letten.
Pagina 78 ü De gewasgeleiderol is volgens hoeveelheid van het oogstgoed correct ingesteld, Pagina 93. ü Het bindmateriaal is correct geplaatst. Netbinding: zie Pagina 99 Foliebinding: zie Pagina 102 ü De persdruk is ingesteld. Zonder terminal: Pagina 193, met terminal bij de uitvoering "Elektronische persdrukverstelling: Pagina 162. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 79 Bij te smalle zwaden De perskamer kan alleen gelijkmatig worden gevuld wanneer het zwad afwisselend (links/ rechts) wordt bereden. Te vaak wisselen en ongelijkmatig vullen leiden tot tonvormige ronde balen en een ongelijkmatige persdichtheid. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 80 „ Om zoveel mogelijk te voorkomen dat kort brokkelig stro uit de perskamer valt wanneer van het ene zwad naar het volgende zwad wordt gereden, de aftakas in de tussentijd uitschakelen. Rijsnelheid KRONE adviseert een rijsnelheid van 5-12 km/h De rijsnelheid bij het werken moet aan de volgende omstandigheden worden aangepast: • Soort oogstgoed •...
Pagina 81 (1) op de starterwals (2) worden gemonteerd. De meeneemlijsten (1) op de starterwals moeten altijd in het inwendige van de perskamer worden gemonteerd. De meeneemlijsten kunnen via de uitbreidingsset "Transportlijst" bij de KRONE servicepartner worden besteld. Comprima V 210 XC...
Pagina 82 Voor de perswerkzaamheden moeten de rolbodems in de werkstand worden gebracht en hydraulisch worden gespannen. Na de perswerkzaamheden moeten de rolbodems, om ze te ontzien, weer in de parkeerstand worden gebracht en worden ontspannen. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 83 „ Om de rolbodems in parkeerstand te brengen de persdruk via het menu "Elektronische persdrukverstelling" verlagen, Pagina 162. „ Om de rolbodems in werkstand te brengen, de persdruk via het menu "Elektronische persdrukverstelling" verhogen, Pagina 162. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 84 „ De borgpen (4) eruit trekken, de steunvoet (2) erin duwen en de positie met de borgpen (4) borgen. „ De steunvoet (2) met de handkruk (1) rechtsom volledig omhoog draaien. „ De steunschijf (3) zo draaien dat de vlakke zijde naar de pick-up wijst. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 85 „ Het onderste deel van de steunvoet (3) 180° omhoog klappen. WAARSCHUWING! Beknellingsgevaar door omlaag zwaaiende steunvoet! De steunvoet alleen met behulp van de greep (4) omhoog of omlaag zwenken. „ De bout (1) door de boringen (5, 6) steken en in de vergrendelingsveer (7) borgen. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 86 Afsluitkraan openen „ De afsluitkraan (1) omhoog en in positie (I) draaien. Æ De achterklep kan worden gesloten. Afsluitkraan sluiten „ De afsluitkraan (1) omhoog en in positie (II) draaien. Æ De achterklep kan niet worden gesloten. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 87 „ Om de beveiligingskabel (1) aan de trekker te monteren, het andere uiteinde van de beveiligingskabel (1) op een geschikte plaats achter op de trekker aanbrengen. „ Let erop dat de beveiligingskabel (1) niet kan wegglijden resp. losraken. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 88 „ De wielwiggen (1) zo dicht voor en achter hetzelfde wiel leggen dat de machine niet kan wegrollen. 8.10 Beveiliging tegen onbevoegd gebruik demonteren/monteren De beveiliging dient als bescherming tegen onbevoegd gebruik na het parkeren van de machine. ü De machine is geparkeerd, Pagina 187. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 89 (1) op volle belasting (I) worden ingesteld. De volgende standen zijn mogelijk: Stand Remkracht Volle belasting (1/1) (II) Halve belasting (1/2) (III) uitgeschakeld (0) „ De remkrachtregelaar (1) in pijlrichting op de gewenste stand draaien. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 90 „ Om de pick-up voor te selecteren, de toets op het terminal indrukken, Pagina 139. ð De toets wisselt naar „ Om de pick-up in de transportstand te heffen, het besturingsapparaat op de trekker (geel, 3+) bedienen. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 91 Daarna de pick-up-tastwielen via de ketting (3) zodanig instellen dat zij de bodem niet raken. ü De machine is stopgezet en beveiligd, Pagina 28. ü De pick-up is in de transportstand omhoog bewogen, Pagina 90. ü De tastwielen zijn naar boven gezet. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 92 Om beter over ongelijkmatigheden te kunnen rijden, wordt de pick-up met behulp van de veren (3) aan beide machinezijden ontlast. De veer (3) kan aan de ringschroef (2) ingesteld worden. KRONE adviseert de volgende instelling: • Maat X (linker machinezijde):150 mm •...
Pagina 93 De hoogte van de stootplaat (1) op de gewasgeleiderol kan aan het zwad worden aangepast. In de fabriek is positie (I) ingesteld. Bij zeer vochtig oogstgoed wordt aanbevolen om de stootplaat in positie (II) te zetten. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 94 Tijdens het werk moet de stootplaat aan de gewasgeleiderol zijn gemonteerd. De stootplaat op de gewasgeleiderol kan bij oogstgoedblokkades kortdurend gedemonteerd worden. Oogstgoedblokkades verhelpen: zie Pagina 107 RPG000-152 ü De machine is stopgezet en beveiligd, Pagina 28. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 95 „ Om de messencassette neer te laten, het besturingsapparaat in de trekker (geel, 3-) bedienen en ingedrukt houden. Bij de uitvoering "Hydraulische messengroepschakeling": de messencassette wordt via het besturingsapparaat in de trekker (groen 7+, groen 7-) omhoog en omlaag bewogen, Pagina 147. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 96 Pagina 197. ü De pick-up is in de transportstand omhoog bewogen, Pagina 90. ü De messencassette is neergelaten, Pagina 95. ü De machine is stopgezet en beveiligd, Pagina 28. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 97 „ Na werkzaamheden aan de messencassette het gereedschap (1) met behulp van de schroef voor de bevestiging in de voorraadkast monteren. Bij uitvoering "Tandemas": RP000-478 RP000-146 De symbolen in de afbeelding en op de sticker hebben de volgende betekenis: Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 98 LET OP Bij uitvoering "Hydraulische messengroepschakeling" KRONE adviseert om tijdens de werking van de machine de gebruikte messengroepen af en toe naar binnen en naar buiten te zwenken om oogstgoedblokkades te voorkomen. Wanner afzonderlijke messen niet neer binnen werden gezwenkt...
Pagina 99 Let hiervoor ook op de gegevens van de bindmateriaalfabrikant op de verpakking. INFO KRONE adviseert voor een correcte veldinzet één van de "KRONE excellent" netten, zie sticker op de machine met het nummer 27 016 326 *. Comprima V 210 XC...
Pagina 100 „ Met een montagehendel (12) de netrol (9) in de gewenste pijlrichting verschuiven tot de netrol (9) in het midden zit. „ De beide instelringen (8, 11) steeds met een afstand van 2-3 mm tegen de huls (10) schuiven en fixeren. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 101 Wanneer de netspanning niet voldoende is en het net niet ver genoeg naar buiten op de ronde baal wordt getrokken: „ Het net (7) onder de omkeerbuis op de dwarsbuis (9) leggen. Om de toevoer-, afsnij- en bindpositie in te stellen, Pagina 180. Om het aantal netlagen in te stellen, Pagina 160. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 102 Let hiervoor ook op de gegevens van de bindmateriaalfabrikant op de verpakking. INFO KRONE adviseert voor een correcte veldinzet één van de "KRONE excellent" netten of folies, zie sticker op de machine met het nummer 27 018 640 *. ü De machine is stopgezet en beveiligd, Pagina 28.
Pagina 103 ü In het terminal is net- of foliebinding geselecteerd, Pagina 164. „ De nettoevoerarm (3) met de terminal in pijlrichting toevoerpositie bewegen, tot ongeveer een afstand van 5 cm tussen de met rode schuimstof beklede aandrukas (2) en de conische wals (1) is gemaakt, Pagina 165. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 104 Voorinstellingen bij netbinding: • De spanhendel (12) moet de bindmateriaalrol (1) aanraken en geleiden. Daarvoor moet de spanhendel (12) worden ontgrendeld, Pagina 205. • De conische wals (3) moet vergrendeld zijn zodat deze bij de netbinding niet draait, Pagina 206. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 105 Zo kunnen mogelijke scherpe randen of verfresten van tevoren worden verwijderd. • KRONE adviseert geen foliebinding bij strobalen te gebruiken. Er bestaat gevaar voor condenswater en de daaruit resulterende schimmelvorming. • De ronde baal met de passende folierekking laten binden, Pagina 106.
Pagina 106 Net- en foliebinding 8.16.4 Rek van de ingelegde folie controleren De ronde baal moet met de passende folierekking worden gebonden. KRONE adviseert een voorrekking van 5-15 %. Of deze voorrekking van 5-15 % is bereikt, kan als volgt worden gecontroleerd.
Pagina 107 De trekstangen kunnen verbuigen wanneer de balenuitwerper na het uitwerpen niet op de as ligt. Nadat de ronde baal is neergezet, de perskamer gesloten is en terwijl nieuw oogstgoed wordt opgenomen, moet de balenuitwerper weer op de as liggen. „ De instelling door een KRONE servicepartner laten controleren. 8.18 Oogstgoedblokkades verhelpen 8.18.1...
Pagina 108 ð De messencassette en de messengroepen bewegen omlaag. „ De aftakas inschakelen en bij stationair toerental testen of de oogstgoedblokkade wordt opgelost. Als de oogstgoedblokkade daardoor niet verwijderd is: „ De machine stoppen en beveiligen, Pagina 28. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 109 „ Het opgestuwde oogstgoed met de hand uit het persorgaan verwijderen. „ De afsluitkraan openen, Pagina 86. „ De trekkermotor en de aftakas inschakelen. „ De achterklep sluiten. „ Het persen weer voortzetten. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 110 Om de centrale kettingsmering te onderhouden, Pagina 242. Doseereenheden rechter machinezijde RPG000-077 De doseereenheden op de lijst aan de rechter machinezijde oliën de kettingen van de volgende machinecomponenten: Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 111 Pos. Aanduiding Rolbodemaandrijving voor Rolbodemaandrijving voor Walsaandrijving transportwals Pick-up/transportvijzel Oliehoeveelheid instellen „ De schroeven (6) losdraaien. „ De excenter (5) draaien tot de pijl op de gewenste oliehoeveelheid staat. „ De schroeven (6) vastdraaien. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 112 „ Als de machine langere tijd (bijv. 's winters) niet wordt gebruikt, moet de terminal in een droge ruimte worden bewaard. „ Bij montage of reparatie, in het bijzonder bij laswerk aan de machine, de elektrische voeding naar de bedieningseenheid onderbreken. Overzicht EQ003-241 Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 113 Pagina 118 • Gevoeligheid van de richtingindicatie instellen, zie Pagina 119 Toets niet bezet Toets niet bezet • Aantal netlagen instellen, zie Pagina 119 • Bindstartvertraging instellen, zie Pagina 120 Klantenteller weergeven, zie Pagina 121 Toets niet bezet Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 114 DS 100 niet meer worden ingedrukt. Het controlelampje boven de toets knippert. „ Om deze toestand te verlaten, de toets indrukken en ongeveer 1 seconde ingedrukt houden. ð De bedieningseenheid bevindt zich in het scherm voor het rijden op de weg. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 115 De richtingindicatie (1) toont de bestuurder naar welke kant en hoe sterk hij bij het rijden over het zwad zijn richting moet corrigeren om de perskamer gelijkmatige te vullen. De LED's onder de symbolen gaan branden om de rijrichting weer te geven. De symbolen hebben de volgende betekenis: Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 116 „ Wanneer het zwad even breed is als de perskamer het zwad indien mogelijk in het midden opnemen. ð De LED's D en E gaan branden. „ Wanneer het zwad te smal is, het zwad afwisselend (links/rechts) opnemen. Erop letten dat niet te ver links of rechts wordt gereden. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 117 „ Om de werkverlichting in te schakelen, de toets indrukken. Æ Het controlelampje boven de toets brandt. „ Om de werkverlichting uit te schakelen, de toets indrukken. Æ Het controlelampje boven de toets gaat uit. Baaldiameter instellen EQG003-119 Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 118 ð In het display (2) wordt de ingestelde voorsignalering in cm weergegeven. „ Om de waarde te wijzigen, de toetsen (4) indrukken. Æ De waarde wordt automatisch opgeslagen. „ Om terug te keren naar het werkscherm, de toets (3) opnieuw indrukken. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 119 „ Om de waarde te wijzigen, de toetsen (4) indrukken. Æ De waarde wordt automatisch opgeslagen. „ Om terug te keren naar het werkscherm, de toets (3) opnieuw indrukken. 9.11 Aantal netlagen instellen EQ003-248 Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 120 ð In het display (2) wordt de ingestelde bindstartvertraging in ms weergegeven. „ Om de waarde te wijzigen, de toetsen (4) indrukken. Æ De waarde wordt automatisch opgeslagen. „ Om terug te keren naar het werkscherm, de toets (3) opnieuw indrukken. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 121 ð De LED van de geactiveerde klantenteller knippert. „ Om het aantal ronde balen te wijzigen, de toetsen indrukken. „ Om de weergegeven klantenteller op 0 te zetten, de toets indrukken en ongeveer 1 seconden lang ingedrukt houden. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 122 Status Weergave Sensorstatus Brandt en waarschuwingssignaal Sensor heeft contact (me- weerklinkt taal voor de sensor) Brandt Sensor maakt geen con- tact Knippert Kortsluiting Knippert Kabelbreuk Knippert Algemene fout Volgende sensoren kunnen worden weergegeven: Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 123 „ Om een fout aan de sensor te verhelpen, Pagina 258. „ Om het gebied van de diagnose te verlaten, de toets indrukken en ongeveer 1 seconde ingedrukt houden. 9.15 Sensoren kalibreren EQ003-529 Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 124 De resterende sensoren moeten mechanisch aan de machine worden ingesteld als ze in de sensortest een storing aangeven. Een overzicht van de plaats van sensoren, de actoren en de besturingsapparaten staat in het stroomschema. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 125 Alleen in het scherm voor het rijden op de weg heeft men toegang tot de actortest, Pagina 115. „ Om in het gebied van de diagnose te komen, de toets indrukken en ingedrukt houden en ondertussen de toets indrukken. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 126 Een overzicht van de plaats van sensoren, de actoren en de besturingsapparaten staat in het stroomschema. „ Om tussen de actoren te wisselen, toets voor omhoog bladeren en de toets voor omlaag bladeren indrukken. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 127 „ Het storingsnummer noteren. „ Op de toets drukken. Æ Het akoestische signaal stopt en de foutmelding wordt niet meer weergegeven. „ De fout verhelpen, Pagina 259. Als de storing weer optreedt, wordt de foutmelding opnieuw weergegeven. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 128 „ Om de nettoevoerarm in bindpositie te bewegen, de toets indrukken en ingedrukt houden. „ Om naar het werkscherm terug te keren, de toets indrukken en ingedrukt houden. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 129 „ Om tussen de instellingen te wisselen, de toets of indrukken. „ Om de waarde te wijzigen, de toetsen (4) indrukken. Æ De waarde wordt automatisch opgeslagen. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 130 ð Bij niet-aangesloten machine geeft het display na het inschakelen het hoofdmenu weer. ð Bij aangesloten machine geeft het display na het inschakelen het scherm rijden op de weg weer. Æ Het terminal is bedrijfsklaar. Uitschakelen „ De toets (1) indrukken en ingedrukt houden. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 131 KRONE terminal DS 500 Opbouw DS 500 10.3 10.3 Opbouw DS 500 EQG003-110 De KRONE machinetoepassing is in de volgende delen ingedeeld: Statusregel (1) De statusregel (1) geeft de actuele toestanden van de machine (afhankelijk van de uitvoering) aan, Pagina 138. Toetsen (2) De machine wordt door eht indrukken van de toetsen (2) via de touch-functie bediend,...
Pagina 132 De waarde verlagen. • Naar de vorige waarde in het menu navigeren. • Naar het vorige menu navigeren. Het scrollwieltje indrukken: • De waarde selecteren. • De waarde opslaan. • Het menu oproepen. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 133 De overeenkomstige gegevens vindt u in de technische documentatie van de bediening resp. op de apparaten zelf. KRONE - machines, die een ISOBUS-uitrusting hebben, zijn afgestemd op dit systeem. EQG000-057 De elektronische uitrusting van de machine bestaat in hoofdzaak uit de boordcomputer (1), de terminal (2) en de besturings- en functie-elementen.
Pagina 134 KRONE ISOBUS-terminal (CCI 800, CCI 1200) 11.2 Terminal in- of uitschakelen 11.2 Terminal in- of uitschakelen EQ001-174 KRONE ISOBUS-Terminal CCI 1200 KRONE ISOBUS-Terminal CCI 800 „ Voordat voor het eerst wordt ingeschakeld, controleren of de aansluitingen correct zijn bevestigd en goed vastzitten.
Pagina 135 „ Voor meer gegevens over de functiewijze van het terminal de handleiding van het terminal in acht nemen. 11.4 Opbouw van de KRONE machinetoepassing EQG000-059 De KRONE machinetoepassing is in de volgende delen ingedeeld: Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 136 KRONE ISOBUS-terminal (CCI 800, CCI 1200) 11.5 Eenheden op terminal instellen Statusregel (1) De statusregel (1) geeft de actuele toestanden van de machine (afhankelijk van de uitvoering) aan, Pagina 138. Toetsen (2) De machine wordt door eht indrukken van de toetsen (2) via de touch-functie bediend, Pagina 139.
Pagina 137 Door de boordcomputer worden informatie en besturingsfuncties van de machine op het display van de externe ISOBUS-terminal beschikbaar gesteld. De bediening met een ISOBUS-terminal van een andere fabrikant is vergelijkbaar met die van de KRONE ISOBUS-terminal. Voor de inbedrijfstelling de werking van de KRONE-ISOBUS-terminal in de handleiding raadplegen.
Pagina 138 Symbool Toelichting Een of meerdere foutmeldingen zijn opgetreden. Bij uitvoering "Touch-display": Wanneer dit symbool wordt ingedrukt, gaan de aanwezige foutmeldingen achtereenvolgens open, Pagina 256. Messen naar binnen gezwenkt (geactiveerd). Messen naar buiten gezwenkt (uitgeschakeld). Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 139 Ingeschakeld. Uitgeschakeld. 13.2 Toetsen Welke toetsen beschikbaar zijn, is afhankelijk van de uitrusting van de machine. De volgende weergegeven toetsen zijn niet altijd beschikbaar. Als toetsen uitgegrijsd zijn, zijn ze actueel niet beschikbaar. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 140 Symbool Toelichting TIM-functies starten (alleen te selecteren bij gesloten ach- terklep). TIM-functies pauzeren. Hierbij wordt niet de registratie en de authenticatie tussen trekker en machine gescheiden. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 141 De TIM-functie kan afzonderlijk via het controlekastje worden uitgeschakeld, bijv. bij ongunstige positie van de machine voor het uitwerpen van de ronde baal. Voor het configureren van de TIM-software, Pagina 173. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 142 De messencassette bevindt zich in de onderste positie. De messencassette bevindt zich in de onderste positie en de messen zijn ontgrendeld. Deze onderhoudspositie wordt gebruikt om de messen te ver- vangen, Pagina 231. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 143 Net/folie wordt aangetrokken zonder dat het binden werd geactiveerd. 13.4 Weergaven in de infobalk EQG003-111 Welke symbolen beschikbaar zijn, is afhankelijk van de uitrusting van de machine. De volgende weergegeven symbolen zijn niet altijd beschikbaar. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 144 Stand 4: De perskamer wordt alleen aan de linker zijde gevuld. De trekker naar links sturen om het zwad aan de rechter kant van de perskamer op te nemen. Pijl knippert Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 145 13.6 Werkscherm oproepen Scherm rijden op de weg Voorbeeldmenu EQG003-045 Uit het scherm van het rijden op de weg „ indrukken. Æ Het werkscherm wordt weergegeven, Pagina 141. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 146 ð Er wordt een invoervenster geopend. „ Om de waarde te verhogen resp. te verlagen, het scrollwieltje draaien. „ Het scrollwieltje indrukken om de waarde op te slaan. ð De instelling wordt toegepast, het invoervenster sluit. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 147 13.9 Hydraulische messengroepschakeling bedienen LET OP KRONE adviseert om tijdens de werking van de machine de gebruikte messengroepen af en toe naar binnen en naar buiten te zwenken om oogstgoedblokkades in de messleuven te voorkomen. Met de hydraulische messengroepschakeling kunnen de messen in twee groepen A en B centraal worden geschakeld zonder montage en demontage.
Pagina 148 „ De oproep in het display bevestigen. „ Om de messen een klein stukje omhoog te bewegen, het besturingsapparaat (groen, 7+) bedienen. Æ De status "Onderhoudspositie" wordt in de statusregel van het werkscherm weergegeven. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 149 Vervolgens moet de bestuurder van de trekker zelfstandig de aan het zicht, weersomstandigheden en bodemgesteldheid aangepaste snelheid rijden. 13.10.2 TIM-weergaven en toetsen in het werkscherm 100/ STOP EQG003-096 De volgende TIM-weergaven zijn mogelijk: Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 150 Om de TIM-functies te activeren, moet alleen nog de verbinding tussen machine en trekker worden gemaakt. ü In het menu 14-5 "TIM-software configureren" (zie Pagina 173) werden • de gewenste TIM-functies geselecteerd en Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 151 ü De TIM-status in het werkscherm staat op „ indrukken. Æ De TIM-functies pauzeren en moeten handmatig via de besturingsapparaten van de trekker worden bediend. De TIM-status wisselt naar „ Om de TIM-functies opnieuw te activeren, Pagina 150. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 152 Bij de volgende voorbeelden is sprake van een aanbeveling. De belegging van de joystick kan aan de eigen wensen worden aangepast. Zie de handleiding van de fabrikant van het terminal voor meer informatie. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 153 Geadviseerde toewijzing van een WTK-joystick EQG003-040 De toetsen op de WTK-joystick kunnen op 2 niveaus worden belegd. „ Met de schakelaar (2) tussen de niveaus wisselen. Æ Die LED (1) brandt groen of rood. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 154 (bij uitvoering "Elektronische persdrukverstelling"), Pagina 162 Gevoeligheid richtingindicatie, zie Pagina 163 Selectie bindsoort (bij uitvoering "Net- en foliebinding") zie Pagina 164 Correctie vulling, zie Pagina 164 Handmatige bediening, zie Pagina 165 Teller, zie Pagina 168 13-1 Klantenteller, zie Pagina 168 Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 155 Voor de navigatie op menuniveau/in de menu's verschijnen de volgende symbolen steeds opnieuw. Symbool Aanduiding Toelichting Pijl omhoog Omhoog bewegen om iets te selecteren. Pijl omlaag Omlaag bewegen om iets te selecteren. Pijl naar rechts Naar rechts bewegen om iets te selecte- ren. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 156 „ Zo vaak indrukken tot het hoofdmenu verschijnt. Voor een overzicht van de menu's: Pagina 154. 14.4 Menu selecteren Menu oproepen Het selecteren van de menu's is afhankelijk van de gebruikte terminal (met of zonder touchscreen). Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 157 Voor de instellingen in de menu's moeten waarden of teksten worden ingevoerd resp. gewijzigd. Het selecteren van de waarden is afhankelijk van het gebruikte terminal (touchscreen of geen touchscreen). Bij uitvoering "terminal met touchscreen" en "terminal zonder touchscreen" • Via het scrollwieltje Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 158 „ Om op te slaan, indrukken. Æ Er klinkt een geluidssignaal, de ingestelde modus wordt opgeslagen en het symbool wordt kort in de bovenste regel weergegeven. „ Om het menu te verlaten, indrukken. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 159 Aantal folielagen (wanneer bindsoort folie onder (3) is geselecteerd) Bindstartvertraging netbinding (wanneer bindsoort net onder (3) is gese- lecteerd) Bindstartvertraging foliebinding (wanneer bindsoort folie onder (3) is ge- selecteerd) Bindsoort selecteren (net of folie) Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 160 „ Om de waarde op te slaan, indrukken. INFO KRONE adviseert 3,5-4 folielagen voor een optimale foliebinding. Het minimaal noodzakelijke aantal folielagen is afhankelijk van de aard van het oogstgoed. Bij ronde balen met een diameter groter dan 130 cm en/of zeer droog of zeer nat oogstgoed adviseert KRONE minstens een folielaag meer.
Pagina 161 Pagina 156. „ Om het menu te openen, indrukken. Æ Het display geeft het menu "Bindstartvertraging" weer. Bindstartvertraging instellen „ De waarde verhogen resp. verlagen, Pagina 157. „ Om de waarde op te slaan, indrukken. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 162 Terminal – menu's 14.11 Menu 6 "Elektronische persdrukverstelling" Bijzonderheden foliebinding De bindstartvertraging is bij foliebinding automatisch ingesteld op 0,0 s. KRONE adviseert deze instelling. Bij hoge rijsnelheid kan de bindstartvertraging bij foliebinding minimaal worden ingesteld: „ De waarde verhogen resp. verlagen, Pagina 157.
Pagina 163 „ Om het menu te openen, indrukken. Æ Het display geeft het menu "Gevoeligheid richtingindicatie" aan. Gevoeligheid van de richtingindicatie instellen „ De waarde verhogen resp. verlagen, Pagina 157. „ Om de waarde op te slaan, indrukken. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 164 Menu 9 "Correctie vulling" Wanneer de baaldiameter niet wordt bereikt of te hoog is, kan met de correctie van de vulling van de baaldiameter binnen een vooraf gedefinieerd bereik (baalgrootte -10 tot +10 cm) worden gecorrigeerd. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 165 Menu 10 "Handmatige bediening" (bij uitvoering "netbinding") EQG003-006 ü Het menuniveau is opgeroepen, Pagina 156. „ Om het menu te openen, selecteren. Æ Het display geeft het menu "Handmatige bediening" weer. De volgende statusindicaties kunnen in het display verschijnen: Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 166 14.16 Menu 10 "Handmatige bediening" (bij uitvoering "Net- en foliebinding") EQG003-007 ü Het menuniveau is opgeroepen, Pagina 156. „ Om het menu te openen, indrukken. Æ Het display geeft het menu "Handmatige bediening" weer. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 167 ü De aftakas is ingeschakeld. „ Om de netmotor in de toevoerpositie te bewegen, indrukken. „ Om de netmotor in de bindpositie te bewegen, indrukken. „ Om de netmotor in eindstand te bewegen, indrukken. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 168 NAME 02 NAME 03 NAME 04 EQ003-054 / EQ003-228 ü Het menu 13 "Tellers" is opgeroepen Pagina 168. „ Om het menu te openen, indrukken. Æ Het display geeft het menu 13-1 "Klantenteller" weer. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 169 Bedrijfsurenteller voor de desbetreffende klant Met de toetsen aan de zijkanten van de terminal kunnen de volgende functies worden bediend: Symbool Toelichting Aantal balen verhogen Aantal balen verlagen Weergegeven klantenteller op nul zetten Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 170 ü Het menu 13 "Tellers" is opgeroepen Pagina 168. „ Om het menu te openen, indrukken. Æ Het display geeft het menu 13–2 "Totaalteller" weer. De weergegeven symbolen in het werkscherm hebben de volgende betekenis: Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 171 ü Het menuniveau is opgeroepen, Pagina 156. „ Om het menu te openen, indrukken. Æ Het display geeft het menu "ISOBUS" aan. Het menu "ISOBUS" is afhankelijk van de uitrusting van de machine in de volgende ondermenu's onderverdeeld: Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 172 Pagina 172 14-6 TIM-software configureren (bij uitvoering "TIM 1.0"), Pagina 173 14-9 Omschakelen tussen terminals, zie Pagina 174 14.18.1 Menu 14-5 "KRONE SmartConnect" In dit menu kunnen de toegangsgegevens voor de KRONE SmartConnect (KSC) worden bekeken. 14-5 WLAN-NAME: 00011501 WLAN-KEY: afbb2bfac5 PRODUCT-CODE: C0060000600011501 EQG000-064 ü...
Pagina 173 TIM-functies starten (alleen te selecteren bij gesloten ach- terklep). TIM-functies stoppen. Hierbij wordt ook de registratie en de authenticatie tussen trekker en machine gescheiden. TIM-functies pauzeren. Hierbij wordt niet de registratie en de authenticatie tussen trekker en machine gescheiden. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 174 . De machine neemt geautomatiseerd de besturing van de TIM-functies op de trekker over, Pagina 149. 14.18.3 Menu 14-9 "Omschakelen tussen terminals" INFO Dit menu is alleen aanwezig wanneer er meerdere ISOBUS-terminals zijn aangesloten. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 175 Menu 15 "Instellingen" EQG003-036 ü Het menuniveau is opgeroepen, Pagina 156. „ Om het menu te openen, selecteren. Æ Het display geeft het menu "Instellingen" aan. Het menu "Instellingen" is ingedeeld in de volgende ondermenu's: Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 176 15-1 state: 8,3V 7,3V 5,2V 2,4V 7,9V EQG003-030 ü Menu 15 "Instellingen" is opgevraagd, Pagina 175. „ Om het menu te openen, indrukken. Æ Het display geeft het menu aan. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 177 Bindproces actief Slip rolbodem Messencassette boven Vulindicatie links Vulindicatie rechts Sluitihaak perskamer links Sluitihaak perskamer rechts Messengroep B naar buiten gezwenkt (bij uitvoering "Hydraulische messengroepschakeling") Messengroep B naar binnen gezwenkt (bij uitvoering "Hydraulische messengroepschakeling") Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 178 Sensor bedrijfsklaar Sensor heeft contact (metaal voor de sensor) Sensor contactloos (geen metaal voor de sensor) Kabelbreuk of kortsluiting Defect aan sensor of boordcomputer Kabelbreuk Kortsluiting 14.19.1.1 Sensor B08 "Messencassette boven" instellen RP000-053 Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 179 ü De perskamer is gesloten en leeg. ü De dichtheid van de baalkern is in positie III ingesteld – "Geringe dichtheid van de baalkern", Pagina 194. ü Het menu 15-1 "Sensortest is opgeroepen. ü De sensor B09 of B10 is geselecteerd. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 180 De actortest dient voor het testen van de in de machine ingebouwde actoren. Een actor kan alleen worden getest als deze van stroom is voorzien. In het menu "Actortest" moet de actor daarom kort handmatig worden aangestuurd om zo eventuele fouten in de actoren te kunnen vaststellen. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 181 Messengroep A (bij uitvoering "Hydraulische messengroep- schakeling") Zwaailicht (voor bepaalde landen) Werkverlichting netrol (bij uitvoering "Werkverlichting") E20/ E20/E21 Werkverlichting netrol (bij uitvoering "Net- en foliebinding" en "Werkverlichting") Werkverlichting foliebinding (bij uitvoering "Net- en foliebin- ding") Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 182 Fouten worden alleen weergegeven als de actor ingeschakeld is en voor de actor een test mogelijk is. Er kan ook rechtstreeks op de actor de LED aan de stekker worden gecontroleerd. „ Om de actor in te schakelen, indrukken. „ Om de actor uit te schakelen, indrukken. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 183 In dit menu worden alle actieve en niet actieve storingen weergegeven. De storingen worden met een storingsnummer, hoe vaak de storing is opgetreden en de tijd van de bedrijfsurenteller toen de storing voor het eerst optrad, weergegeven. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 184 Afzonderlijke storingen • De geselecteerde storing wordt gewist. wissen • Alleen niet actieve storingen kunnen worden gewist. Alle storingen wissen • Alle niet actieve storingen worden gewist. Terugkerende symbolen Pagina 155. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 185 „ Om de te wissen storing te selecteren, resp. indrukken. „ Om de storing te wissen, indrukken. Alle storingen wissen Alleen niet actieve storingen (grijze achtergrond) kunnen worden gewist. „ Om alle storingen te wissen, indrukken. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 186 Daardoor kunnen er ernstige ongelukken ontstaan „ Om te voorkomen dat er functies bij vergissing worden gestart, moeten de stuurventielen van de trekker bij transportritten over de weg in de neutrale stand staan en vergrendeld zijn. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 187 „ De machine met wielwiggen beveiligen tegen wegrollen. „ Voor het loskoppelen van de machine van de trekker de achterklep volledig sluiten. „ De machine stoppen en beveiligen, Pagina 28. „ De steunvoet in de steunstand brengen, Pagina 84. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 188 „ De tussenas (2) in de tussenasketting (1) leggen. „ De tussenasketting (1) in de houder (3) ophangen. Bij ophanging onder van de dissel RPG000-137 „ De tussenashouder (1) uitklappen en de tussenas (2) op de tussenashouder (1) leggen. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 189 Wanneer de machine voor het transport op een vrachtwagen of trein niet correct wordt beveiligd, kunnen componenten door de werking van de rijwind ongewenst losraken. Daardoor kunnen er ernstige ongelukken of materiaalschade ontstaan. „ Onderstaande maatregelen voor de borging van bewegende machinedelen uitvoeren. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 190 „ De zijkap (1) voorzichtig sluiten. „ De kabelbinder (2) om de sluitinghouder (4) aanbrengen en vasttrekken. 15.5.2 Voorraadkastklep borgen RPG000-224 „ Om de voorraadkastklep (1) te borgen, een gordel (2) om de voorraadkastklep (1) en de beschermbuis (3) leggen en vastdraaien. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 191 Pagina 28. „ De achterklep sluiten. „ De pick-up in de transportstand heffen, Pagina 90. „ Controleren of alle veiligheidsinrichtingen vergrendeld zijn. „ De kettingen van het hefgereedschap aan de aanslagpunten van de machine aanbrengen. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 192 De sjorpunten aan de machine zijn met een aanwijzingssticker gemarkeerd, Pagina 34. RPG000-219 1 2 sjorpunten vooraan RPG000-220 1 2 sjorpunten achteraan (telkens een aan de linker- en rechterzijde van de machi- Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 193 Pagina 28. 16.1 Persdruk instellen LET OP Door ingrepen aan het drukregelventiel gaan de garantierechten verloren. RP000-428 De persdruk wordt gelijkmatig aan de linker machinezijde ingesteld. De volgende drukbereiken worden door KRONE aanbevolen: Soort oogstgoed Aanbevolen drukbereik Hooi laag Stro medium/hoog...
Pagina 194 • Rolbodemspanning aanpassen • Dubbele toevoerarm instellen Vervolgens moet nog gecontroleerd worden of de veer van de rolbodemspanning correct ingesteld is. Rolbodemspanning aanpassen RPG000-129 ü De machine is stopgezet en beveiligd, Pagina 28. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 195 Om de dichtheid van de baalkern te veranderen, kunnen de volgende posities worden ingesteld. Als voorbeeld wordt de Comprima V 180 weergegeven. RP000-293 Stand (I) van de schroef: hoge dichtheid van de baalkern, 1 inkeping boven (1) Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 196 ü De aanslag (2) bevindt zich in stand (III) (geringe dichtheid van de baalkern). ü De dubbele toevoerarm (1) ligt op de aanslag (2). ü De perskamer is gesloten. „ De veer (3) zodanig instellen dat de maten X=115 mm en Y=540 mm bedragen. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 197 De nettoevoerarm wordt als volgt met behulp van de bedieningseenheid of de terminal in de desbetreffende positie bewogen. Bij uitvoering "Bedieningseenheid DS 100" Voor informatie over hoe de nettoevoerarm met de bedieningseenheid DS 100 wordt bewogen, zie handmatige bediening van de binding, Pagina 128. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 198 „ Om de nettoevoerarm in de richting van de toevoerpositie te bewegen, indrukken. „ Om de nettoevoerarm in de richting van de eindpositie te bewegen, indrukken. „ indrukken. Æ De ingestelde positie is opgeslagen. 16.5.1 Toevoerpositie controleren en instellen RP000-029 Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 199 „ De trekker uitschakelen en contactsleutel eruit trekken en meenemen. „ Controleren of de conische wals (3) tegen de isolatie van de aandrukas (2) ligt en de folie tussen isolatie van de aandrukas (2) en de conische wals (3) klemt. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 200 Wanneer de maat Y niet Y=410 mm bedraagt, de eindpositie als volgt opnieuw instellen en opslaan: „ De trekker starten. „ De nettoevoerarm in richting van de eindpositie bewegen tot de maat Y=410 mm bedraagt. „ De nieuwe positie opslaan. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 201 II Uitvoering "Net- en foliebinding" Na elk binden met het net X=170–200 mm of de folie Y=230–260 mm uitsteken. RP000-878 Netbinding: door KRONE vooringestelde maat Z=365 mm Foliebinding: door KRONE vooringestelde maat Z=370-375 mm Wanneer de bindmateriaaloverhang (1) niet X=170–200 mm of Y=230–260 mm bedraagt, moet de draadkabel (5) als volgt worden ingesteld.
Pagina 202 Daarmee remt de netrem de bindmateriaaltoevoer naar de ronde baal. Wanneer het net te los of te vast om de ronde baal werd gebonden, kan de remkracht via de moer (4) tegen de oogbout (3) worden ingesteld. Vooringestelde maat van KRONE: X=40 mm ü De machine is stopgezet en beveiligd, Pagina 28.
Pagina 203 Remkrachtontlasting bij het toevoeren van bindmateriaal instellen 16.8 Wanneer voor de binding geen net of geen folie van "KRONE excellent" werd gebruikt, is het mogelijk dat de remkracht aan de oogbout (3) moet worden ingesteld. ü De machine is stopgezet en beveiligd, Pagina 28.
Pagina 204 „ De draadpen (2) losmaken en de stelring (1) demonteren. „ Met passchijven de gewenste axiale speling X instellen. „ De stelring (1) monteren en de draadpen (2) vastdraaien. „ De remschijf (4) op de rolopname (3) schuiven en in de machine terugzwenken. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 205 Netbinding instellen (van stand (II) in stand (I)) „ Om de vergrendelingsbout met kogelkop (3) te ontgrendelen, de kogelkop linksom draaien en de bout in pijlrichting trekken tot de spanhuls (4) zich door de sleuf beweegt en de bout is vastgeklikt. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 206 „ Om voor de foliebinding de conische wals (1) te ontgrendelen, de vergrendelingsschuif (2) lostrekken en met de klok mee draaien om deze in stand (II) te laten vastklikken. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 207 De volgende controle aan de rechter en linker machinezijde op gelijke wijze uitvoeren: „ Controleren of de maat X aan de veer (2) X=15 mm bedraagt. „ Wanneer de maat niet X=15 mm bedraagt, de maat op de moer (3) instellen. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 208 De volgende controle aan de rechter en linker machinezijde op gelijke wijze uitvoeren: „ Controleren of de maat X aan de veer X=5 mm bedraagt. „ Wanneer de maat niet X=5 mm bedraagt, de maat op de moer (3) instellen. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 209 In de afbeelding is de onderkant van de tegenhoudkam weergegeven. Stand II Wanneer de blauwe stroken (1) van de eerste nettoevoerwals vertraagd of niet worden meegenomen, kunnen de trapeziumvormige rubbers (4) worden omgedraaid. Daardoor wordt een extra ondersteuning bereikt. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 210 De werkverlichting binnen bij de zijkappen aan de linker en rechter machinezijde kan naar wens worden ingesteld. De werkverlichting wordt in- en uitgeschakeld via de toetsen de terminal, Pagina 139. RPG000-101 „ De lamp (1) zo draaien, dat het gewenste gebied wordt verlicht. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 211 Binden activeren en functies controleren zie Pagina 82 Hydraulische slangen controleren zie Pagina 248 Omkeerbuizen of conische walsen van de bin- zie Pagina 224 ding reinigen Elektrische verbindingskabels controleren en indien nodig door een KRONE servicepartner laten repareren of wisselen Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 212 Wielmoeren aanhalen zie Pagina 222 Schroefverbindingen op de dissel vastdraaien zie Pagina 227 Bandenspanning controleren zie Pagina 222 Remsteller van de reminstallatie door KRONE servicepartner laten controleren Hydraulische slangen op lekkage controleren zie Pagina 248 en indien nodig door KRONE servicepartner laten wisselen Bus en trekoog reinigen zie Pagina 226...
Pagina 213 Achterste rolbodem controleren en indien no- zie Pagina 239 dig instellen 17.1.9 Onderhoud – om de 2 jaar Componenten Persluchtreservoir door KRONE servicepart- ner laten controleren Pneumatische remcilinder door KRONE serv- icepartner laten onderhouden Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 214 Multifunctioneel vet slagen smeervet uit de vetspuit aanbrengen. „ Overtollig smeervet van de smeernippel verwijderen. Smeren Multifunctioneel vet „ Oud smeervet verwijderen. „ Nieuw smeervet dun met een kwast aanbrengen. „ Overtollig smeervet verwijderen. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 215 Onderhoud Smeerschema 17.2 Linkerzijde van de machine RPG000-029 Elke 20 bedrijfsuren (6) Bij uitvoering "Tandemas" Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 216 Onderhoud 17.2 Smeerschema Elke 50 bedrijfsuren Rechterzijde en achterzijde van de machine RPG000-030 Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 217 Onderhoud Smeerschema 17.2 Elke 20 bedrijfsuren (5) Bij uitvoering "Tandemas" Elke 50 bedrijfsuren Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 218 Afwijkingen van de tabel zijn overeenkomstig gemarkeerd. Metrische draadschroeven met normaal schroefdraad INFO De tabel geldt niet voor verzonken schroeven met binnenzeskant wanneer de verzonken schroef over de binnenzeskant wordt aangehaald. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 219 17.4 DV000-001 Maat schroefdraad Sterkteklasse op de boutkop Sterkteklasse 10.9 12.9 Aandraaimoment (Nm) 1050 1220 1100 1550 1800 1450 2100 2450 Metrische draadschroeven met fijn schroefdraad DV000-001 Maat schroefdraad Sterkteklasse op de boutkop Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 220 Metrische draadschroeven met verzonken kop en binnenzeskant INFO De tabel geldt alleen voor verzonken schroeven met binnenzeskant en metrische schroefdraad die via de binnenzeskant worden aangedraaid. DV000-000 Maat schroefdraad Sterkteklasse op de boutkop Sterkteklasse 10.9 12.9 Aandraaimoment (Nm) Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 221 Banden visueel controleren „ De banden op sneden en breuken visueel controleren. Æ Wanneer er sneden of breuken in de banden aanwezig zijn, de banden door een KRONE servicepartner laten repareren of wisselen. Onderhoudsintervallen voor visueel controleren van de banden, Pagina 211.
Pagina 222 8 stuks 380 Nm 420 Nm M20x1,5 30 mm 8 stuks 380 Nm 420 Nm M22x1,5 32 mm 8/10 stuks 510 Nm 560 Nm M22x2 32 mm 10 stuks 460 Nm 505 Nm Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 223 „ De afsluitschroef (2) monteren, Pagina 221. „ Nieuwe olie via de controle- en vulboring (3) vullen tot aan de controle- en vulboring (3). „ De afsluitschroef van de controle- en vulboring (3) monteren, aandraaimoment Pagina 221. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 224 Zo kunnen mechanische blokkades worden uitgesloten. „ Indien nodig de reiniging meerdere malen per dag herhalen. 17.8 Omkeerbuizen of conische walsen van de binding reinigen De onderhoudsintervallen bevinden zich in de onderhoudstabel, Pagina 211. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 225 Omkeerbuizen of conische walsen van de binding reinigen 17.8 Bij uitvoering "Netbinding" RP000-467 „ Alle vaststaande omkeerbuizen (1) en het remvlak van de remschijf (2) in de bindeenheid van eventuele opgetreden corrosie reinigen. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 226 Het trekoog moet altijd horizontaal in de trekbek gekoppeld zijn. De slijtagegrens van de bus (1) in het trekoog (2) ligt bij X=43 mm. Wanneer de maat X wordt overschreden, moet het trekoog (1) door een KRONE servicepartner worden vervangen. „ Om de slijtage te minimaliseren, de bus (1) en het trekoog (2) dagelijks reinigen en met vet smeren.
Pagina 227 „ Controleren of de schroefverbindingen (1) of (2) met het correcte aandraaimoment werden gemonteerd. „ De schroefverbindingen (1) op de dissel met het aandraaimoment 210 Nm vastdraaien. „ De schroefverbindingen (2) op het trekoog met het aandraaimoment 730 Nm vastdraaien. Onderhoudsinterval, Pagina 211. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 228 Om de afstrijkrail (1) in te stellen de afstrijkversterkers (3) loshalen: „ De schroefverbindingen (2) losdraaien. Æ De afstrijkversterkers (3) kunnen in het langgat iets naar boven of onderen worden bewogen. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 229 „ Om de afstrijkrail (1) dichter tegen de spiraalwals (2) aan te leggen, de instelschroeven (4) rechtsom draaien. ð De afstrijkrail (1) beweegt zich dichter naar spiraalwals (2) toe. Wanneer de afstrijkrail tegen de spiraalwals aanligt: „ De schroefverbindingen (3) vastdraaien. „ De contramoeren van de instelschroeven (4) vastdraaien. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 230 Wanneer de nokkenschakelkoppeling tijdens het persen op de tussenas bij overbelasting werd geactiveerd, dan als volgt te werk gaan: „ De aftakas uitschakelen. „ De aftakas bij laagste toerental inschakelen, tot nokkenschakelkoppeling is ingeschakeld. „ De aftakas op nominaal toerental brengen. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 231 „ Bij het inzetten van de messen (1) erop letten dat deze correct op de messenschakelas en in het midden van de sleuf (2) liggen. „ Na het inzetten van alle messen (1) controleren of alle messen (1) op één lijn staan. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 232 „ Het meegeleverde gereedschap (1) demonteren. „ Het gereedschap (1) op de mesbeveiligingsas (2) zetten en in positie (I) draaien en laten vastklikken. Æ Na het vergrendelen de mesbeveiligingsas (2) zwenken de messen zelfstandig naar boven in de werkstand. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 233 „ Aan beide kanten van de machine de spanhuls (1) in de opening (3) slaan. 17.18 Messen slijpen INFO KRONE adviseert voor het slijpen van de messen het gebruik van de KRONE messenslijper. Neem contact op met uw KRONE vakhandelaar. Zie handleiding van de externe messenslijper voor meer informatie. Comprima V 210 XC...
Pagina 234 De enkelmesbeveiliging voorkomt dat de messen bij contact met vreemde voorwerpen worden beschadigd. Opdat de enkelmesbeveiliging correct functioneert, moeten de borgrollen soepel gedraaid kunnen worden. Bij iedere meswissel controleren of de borgrollen soepel draaien. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 235 De aandrijfkettingen (1, 2) worden met de trekveren (3) gespannen. De maat X en X van de gespannen veerlengte moet X =60 mm en X =60 mm bedragen. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 236 ü De machine is stopgezet en beveiligd, Pagina 28. ü De rechter zijkap is geopend. „ Om de aandrijfketting (1) te spannen, met de moer aan de oogbout (3) de maat X=200 mm instellen. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 237 „ Om de aanslag in te stellen, met de moer (8) de maat X =105-110 mm instellen. „ Erop letten dat de houder (6) en aanslagrubber (7) elkaar niet aanraken en er een weinig afstand is. INFO De aandrijfketting wordt via de centrale kettingsmering van olie voorzien, Pagina 110. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 238 ü De aandrijfketting (2) en de pick-up-bescherming werden gereinigd. „ Om de aandrijfketting (2) te spannen, met de moer (4) de maat X=60 mm instellen. INFO De aandrijfketting wordt via de centrale kettingsmering van olie voorzien, Pagina 110. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 239 Pagina 28. „ Maat Y tussen de voorste spanarm (1) en de achterste spanarm (2) controleren. Æ Als de maat Y>20 mm bedraagt, is de instelling correct. Æ Wanneer de maat Y<20 mm bedraagt, moet de omkeerrol (3) worden verplaatst, Pagina 240. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 240 „ Zoals hierboven beschreven de omkeerrol (1) in positie (I) monteren. INFO De omkeerrol (1) alleen dan in positie (I) monteren, wanneer de spanarm contact blijft maken met de riem. De riem wordt anders onnodig belast. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 241 „ De draadpen (2) losmaken en de stelring (1) demonteren. „ Met passchijven de gewenste axiale speling X instellen. „ De stelring (1) monteren en de draadpen (2) vastdraaien. „ De remschijf (4) op de rolopname (3) schuiven en in de machine terugzwenken. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 242 „ Wanneer er olie uitgetreden is, de slang aan de pomp (7) monteren. „ De ontluchtingsschroef (2) openen. „ De pomp (7) met de hand bedienen tot er olie zonder bellen uit het verdelerblok (1) stroomt. „ De ontluchtingsschroef (2) sluiten. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 243 „ Erop letten dat rubber afdichtingen (7) niet met een sterk reinigingsmiddel worden gereinigd. „ De veer en de stopkraan (5) monteren. „ De kap (6) er handvast aanschroeven. „ De doseereenheid (2) in de verdeler (3) zetten en er handvast aanschroeven. „ De dopmoer (1) op de doseereenheid (2) handvast aanschroeven. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 244 6 Afdichtingsring 3 Filterelement 7 Afdekkap 4 Afstandsstuk 8 Haakspringring Het luchtfilter (1) reinigen de perslucht en beschermen de persluchtrem tegen storingen. De persluchtrem blijft ook bij verstopt filterelement (3) in beide stromingsrichtingen bedrijfsklaar. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 245 Schade aan het persluchtreservoir door water in de persluchtinstallatie Door water in de persluchtinstallatie ontstaat corrosie, die het persluchtreservoir beschadigt. „ Het ontwateringsventiel volgens de onderhoudstabel controleren en reinigen, Pagina 211. „ Een defect ontwateringsventiel onmiddellijk vervangen. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 246 „ Via visuele controle vaststellen of het ontwateringsventiel (2) niet defect of vervuild is. Æ Wanneer het ontwateringsventiel (2) defect is en niet meer afdicht, het ontwateringsventiel (2) onmiddellijk door een KRONE servicepartner laten vervangen. Æ Wanneer het ontwateringsventiel (2) vervuild is, het ontwateringsventiel (2) reinigen.
Pagina 247 Bij ondeskundige opslag en verwijdering van oliën en gebruikte oliefilters kan milieuschade ontstaan. „ Gebruikte olie en oliefilters volgens de wettelijke voorschriften opslaan resp. verwijderen. 17.26.1 Vóór werkzaamheden aan de hydraulische installatie RPG000-187 Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 248 Wanneer de comfort-elektronica weer correct werkt: „ De kartelschroeven (4) eruit draaien. De pick-up en de messencassette kunnen via het terminal worden bediend. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 249 „ De O-ring op het filterelement (3) controleren en eventueel door een nieuwe O-ring met identieke eigenschappen vervangen. „ Het filteronderstuk (4) aan het filterbovenstuk schroeven. „ De hydraulische installatie met druk belasten en op dichtheid controleren. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 250 „ Rijd aan het begin van het persen langzamer tot het opgenomen oogstgoed in de perskamer rolt. De machinehoogte is niet pas- „ De machine via de dissel door een KRONE Servicepartner send bij de trekker ingesteld. passend laten instellen, Pagina 53.
Pagina 251 Het oogstgoed bestaat uit Pagina 194. zeer zwaar gras zonder struc- tuur (bijv. klavergras). „ Door de KRONE servicepartner een extra aandrijving laten inbouwen. De extra aandrijving kan worden besteld onder vermelding van bestelnummer 20 063 652*. Storing: Er wordt geen persdruk opgebouwd.
Pagina 252 „ Alleen bindmateriaal in de voorgeschreven kwaliteit Het bindmateriaal is ge- scheurd. gebruiken. KRONE adviseert één van de "KRONE excellent" producten, zie sticker op de machine met het nummer 27 016 326 *. Storing: De ronde baal is tonvormig. Daardoor scheurt het bindmateriaal in het midden open.
Pagina 253 „ De sensor B61 "Binding 1 (passief)" controleren en de toevoerarm nog niet in toe- toevoerpositie instellen, Pagina 197. voerpositie is. „ Het toerental controleren. Het mag niet groter dan Het toerental is te hoog. 540 o.p.m. zijn. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 254 Mogelijke oorzaak Oplossing „ Verontreinigingen bij de snijeenheid verwijderen. De snijeenheid is stomp „ Indien nodig de snijeenheid door een KRONE servicepartner laten vervangen. „ Verontreinigingen bij de snijeenheid verwijderen. De snijeenheid wordt niet ge- activeerd.
Pagina 255 De druk is te gering omdat de „ De oliehoeveelheid verhogen, Pagina 242. oliepomp wordt niet voor volle „ De oliepomp door een KRONE servicepartner laten slag wordt ingedrukt. demonteren en reinigen of wisselen. „ Aanbevolen olie gebruiken, De olie is te dik.
Pagina 256 Storing: De machine is droog. Mogelijke oorzaak Oplossing Er is geen druk. De oliepomp „ De oliepomp door een KRONE servicepartner laten functioneert niet. demonteren en reinigen of wisselen. Er is geen druk. De hoofdbuis „ De hoofdbuis door een KRONE servicepartner laten is gescheurd.
Pagina 257 Er is een niet normaal update-percentage opgetreden. Er is een niet normaal wijzigingspercentage opgetreden. De foutoorzaak is onbekend. Er is een interne fout opgetreden. De waarden van de kalibratie liggen buiten het waardenbereik. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 258 ISOBUS-uitbreiding ECU PWR 7,5 A A1.F5 ISOBUS-uitbreiding PWR 15 A A1.F11 Stekker ECU X551 7,5 A A1.F6 Reserve 15 A 18.5.3 Sensor-/actorfouten verhelpen Een reparatie of vervanging van componenten mag alleen door een gekwalificeerde vakwerkplaats worden uitgevoerd. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 259 „ Bij een sensorfout een sensortest uit te voeren om de status van de sensor te identificeren, Pagina 176. Hoe meer informatie aan uw leverancier wordt meegedeeld, hoe eenvoudiger het is om de foutoorzaak te verhelpen. 18.5.4 Foutenlijst >>> 2 Fehlerliste_D2515020105300016_nl [} 260] Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 260 Foutenlijst Softwareversie: D2515020105400018_300 Besturingsapparaat: KMC...
Pagina 261 Storingsnummer Storingstekst Beschrijving Afbeelding KMC-520192-19 CAN 1 - CAN-storing tussen Er is een CAN-storing opgetreden besturingsapparaten tussen besturingsapparaten op CAN 1. KMC-520193-19 CAN 2 - CAN-storing tussen Er is een CAN-storing opgetreden besturingsapparaten tussen besturingsapparaten op CAN 2. KMC-520194-19 CAN 3 - CAN-storing tussen Er is een CAN-storing opgetreden besturingsapparaten tussen besturingsapparaten op CAN 3.
Pagina 262 Storingsnummer Storingstekst Beschrijving Afbeelding KMC-521102-4 Spanningsgroep UB3 - De ingangsspanning van de betreffende Onderspanning herkend spanningsgroep is te laag. KMC-521102-5 Spanningsgroep UB3 - Massafout Er is een massafout aan de voedingsspanning opgetreden. KMC-521102-6 Spanningsgroep UB3 - Overbelasting De maximale belasting aan de voedingsspanning werd overschreden.
Pagina 263 Storingsnummer Storingstekst Beschrijving Afbeelding KMC-521107-3 Voedingsspanning - Overspanning De spanningsvoorziening bij aansluiting UE is hoog. KMC-521107-4 Voedingsspanning - Onderspanning De spanningsvoorziening bij herkend aansluiting UE is laag. KMC-521108-11 Besturingsapparaat - Algemene Het spanningsgroepen-relais UB1 niet storing geslaagd voor de zelftest. KMC-521109-11 Besturingsapparaat - Algemene Het spanningsgroepen-relais UB2 niet...
Pagina 264 Storingsnummer Storingstekst Beschrijving Afbeelding KMC-521351-11 Besturingsapparaat - Algemene storing KMC-522000-7 Snelstopschakelaar - Logische fout De snelstopschakelaar werd bediend. mechanica KMC-522001-7 Snelstop-bevestigingsbeugel - De snelstop-bevestigingsbeugel werd Logische fout mechanica bediend. KMC-522005-2 Tussenas - Logicafout elektronica De tussenas draait en de bedrijfstoestand is rijden op de weg. KMC-522005-16 Tussenas - Bovenste grenswaarde De tussenas draait sneller dan...
Pagina 265 Storingsnummer Storingstekst Beschrijving Afbeelding KMC-522026-7 Binding net staat - Logische fout Het bindmateriaal staat na een mechanica bepaalde tijd bij actieve binding. KMC-522027-7 Binding net wordt aangetrokken - Het bindmateriaal wordt door de baal Logische fout mechanica getrokken hoewel de binding niet werd gestart.
Pagina 266 Storingsnummer Storingstekst Beschrijving Afbeelding KMC-522048-7 Achterklep geopend - Logische fout De achterklep is bij de bedrijfstoestand mechanica rijden op de weg geopend. KMC-522049-7 Achterklep geopend - Logische fout Er werd een niet gesloten achterklep mechanica herkend hoewel sinds het laatste sluiten geen binding heeft plaatsgevonden.
Pagina 267 Storingsnummer Storingstekst Beschrijving Afbeelding KMC-522078-16 Vochtmeting - Bovenste grenswaarde De bovenste grenswaarde van de overschreden vochtigheid werd bij de vochtmeting onderschreden. KMC-522079-18 Vochtmeting - Onderste grenswaarde De onderste grenswaarde van de onderschreden vochtigheid werd bij de vochtmeting onderschreden. KMC-522080-7 Binding folie niet aangetrokken - Het bindmateriaal werd bij geactiveerde Logische fout mechanica binding niet door de baal aangenomen/...
Pagina 268 Storingsnummer Storingstekst Beschrijving Afbeelding KMC-522098-7 Achterklep combi geopend - Er werd een niet gesloten achterklep Logische fout mechanica herkend hoewel sinds het laatste sluiten geen binding heeft plaatsgevonden. KMC-522101-3 Sensor B01 Toerental perskamer - Kabelbreuk KMC-522101-4 Sensor B01 Toerental perskamer - Kortsluiting naar aarde of UB KMC-522102-3 Sensor B02 Binden actief -...
Pagina 269 Storingsnummer Storingstekst Beschrijving Afbeelding KMC-522109-4 Sensor B09 Vulindicatie links - Kabelbreuk of kortsluiting naar aarde KMC-522110-3 Sensor B10 Vulindicatie rechts - Kortsluiting naar UB KMC-522110-4 Sensor B10 Vulindicatie rechts - Kabelbreuk of kortsluiting naar aarde KMC-522111-3 Sensor B11 Sluithaak perskamer links - Kabelbreuk KMC-522111-4 Sensor B11 Sluithaak perskamer...
Pagina 270 Storingsnummer Storingstekst Beschrijving Afbeelding KMC-522122-3 Sensor B22 Bevestigingsarm links geopend - Kabelbreuk KMC-522122-4 Sensor B22 Bevestigingsarm links geopend - Kortsluiting naar aarde of KMC-522123-3 Sensor B23 Bevestigingsarm rechts geopend - Kabelbreuk KMC-522123-4 Sensor B23 Bevestigingsarm rechts geopend - Kortsluiting naar aarde of KMC-522124-3 Sensor B24 Detectie foliescheur - Kabelbreuk...
Pagina 271 Storingsnummer Storingstekst Beschrijving Afbeelding KMC-522141-3 Sensor B41 Messengroep B naar binnen gezwenkt - Kabelbreuk KMC-522141-4 Sensor B41 Messengroep B naar binnen gezwenkt - Kortsluiting naar aarde of UB KMC-522142-3 Sensor B42 Messengroep A naar buiten gezwenkt - Kabelbreuk KMC-522142-4 Sensor B42 Messengroep A naar buiten gezwenkt - Kortsluiting naar aarde of UB KMC-522143-3...
Pagina 272 Storingsnummer Storingstekst Beschrijving Afbeelding KMC-522161-3 Sensor B61 Binding 1 (passief) - Kortsluiting naar UB KMC-522161-4 Sensor B61 Binding 1 (passief) - Kabelbreuk of kortsluiting naar aarde KMC-522162-3 Sensor B62 Binding 2 (actief) - Kabelbreuk KMC-522162-4 Sensor B62 Binding 2 (actief) - Kortsluiting naar aarde of UB KMC-522163-3 Sensor B63 Binding 3 (actief) (touw) -...
Pagina 273 Storingsnummer Storingstekst Beschrijving Afbeelding KMC-522177-3 Sensor B77 Positie hefinrichting van de baal - Kortsluiting naar UB KMC-522177-4 Sensor B77 Positie hefinrichting van de baal - Kabelbreuk of kortsluiting naar aarde KMC-522182-3 Sensor B82 Richtingindicatie - Kortsluiting naar UB KMC-522182-4 Sensor B82 Richtingindicatie - Kabelbreuk of kortsluiting naar aarde KMC-522183-3 Sensor B83 Overlastbeveiliging riem...
Pagina 274 Storingsnummer Storingstekst Beschrijving Afbeelding KMC-522250-16 Sensor - B58 Gewichtsmeting wikkeltafel rechtsachter - B59 Gewichtsmeting wikkeltafel linksvoor - Bovenste grenswaarde overschreden KMC-522250-18 Sensor - B58 Gewichtsmeting wikkeltafel rechtsachter - B59 Gewichtsmeting wikkeltafel linksvoor - Onderste grenswaarde onderschreden KMC-522251-16 Sensor - B57 Gewichtsmeting wikkeltafel linksachter - B60 Gewichtsmeting wikkeltafel rechtsvoor...
Pagina 275 Storingsnummer Storingstekst Beschrijving Afbeelding KMC-522306-3 Actor Q06 Aandrijving wikkelarm - Kabelbreuk of kortsluiting naar UB KMC-522306-6 Actor Q06 Aandrijving wikkelarm - Kortsluiting naar aarde KMC-522307-3 Actor K07 Perskamer sluiten - Kabelbreuk of kortsluiting naar UB KMC-522307-6 Actor K07 Perskamer sluiten - Kortsluiting naar aarde KMC-522308-3 Actor K08 Perskamer openen -...
Pagina 276 Storingsnummer Storingstekst Beschrijving Afbeelding KMC-522316-3 Actor K16 Bevestigingsarmen openen - Kabelbreuk of kortsluiting naar UB KMC-522316-6 Actor K16 Bevestigingsarmen openen - Kortsluiting naar aarde KMC-522317-3 Actor K17 Bevestigingsarmen sluiten - Kabelbreuk of kortsluiting naar UB KMC-522317-6 Actor K17 Bevestigingsarmen sluiten - Kortsluiting naar aarde KMC-522319-3 Actor K19 Rem wikkelarm -...
Pagina 277 Storingsnummer Storingstekst Beschrijving Afbeelding KMC-522333-3 Actor K55 Centrale smering vet - Kabelbreuk of kortsluiting naar UB KMC-522333-6 Actor K55 Centrale smering vet - Kortsluiting naar aarde KMC-522338-3 Actor K38 Voorstuurventiel 1 - Kabelbreuk of kortsluiting naar UB KMC-522338-6 Actor K38 Voorstuurventiel 1 - Kortsluiting naar aarde KMC-522339-3 Actor K39 Voorstuurventiel 2 -...
Pagina 278 Storingsnummer Storingstekst Beschrijving Afbeelding KMC-522352-3 Actor Q52 Voorstuurventiel 3 - Kabelbreuk of kortsluiting naar UB KMC-522352-6 Actor Q52 Voorstuurventiel 3 - Kortsluiting naar aarde KMC-522353-3 Actor K53 Bevestigingsarmen links - Kabelbreuk of kortsluiting naar UB KMC-522353-6 Actor K53 Bevestigingsarmen links - Kortsluiting naar aarde KMC-522353-6 Actor K54 Bevestigingsarmen rechts...
Pagina 279 Storingsnummer Storingstekst Beschrijving Afbeelding KMC-522402-3 Kabelbreuk of kortsluiting naar UB KMC-522402-3 Kabelbreuk of kortsluiting naar UB KMC-522420-3 Licht E20 Werkverlichting netrol - Kabelbreuk of kortsluiting naar UB KMC-522420-6 Licht E20 Werkverlichting netrol - Kortsluiting naar aarde KMC-522421-3 Licht E21 Werkverlichting foliebinding - Kabelbreuk of kortsluiting naar UB KMC-522421-6 Licht E21 Werkverlichting foliebinding...
Pagina 280 Storingsnummer Storingstekst Beschrijving Afbeelding KMC-522456-3 Actor K56 Spanhydrauliek vullen - Kabelbreuk of kortsluiting naar UB KMC-522456-6 Actor K56 Spanhydrauliek vullen - Kortsluiting naar aarde KMC-522462-3 Actor K12 Balenoverdracht heffen - Kabelbreuk of kortsluiting naar UB KMC-522462-6 Actor K12 Balenoverdracht heffen - Kortsluiting naar aarde KMC-522463-3 Actor K13 Balenoverdracht neerlaten...
Pagina 281 Storingsnummer Storingstekst Beschrijving Afbeelding KMC-522531-0 Meetversterker time-out van CAN- berichten van KMB 1 KMC-522532-0 Fout van de KMB module 2 KMC-522533-0 Meetversterker time-out van CAN- berichten van KMB 2 KMC-522534-0 Fout van de KMB module 3 KMC-522536-0 Fout van de KMB module 4 KMC-522537-0 Meetversterker time-out van CAN- berichten van KMB 4...
Pagina 282 ð Als de maat X niet X=340 mm bedraagt, moet de achterklepsluiting worden ingesteld. „ Om de achterklepsluiting in te stellen, de moer (1) zo ver losdraaien of vastdraaien, tot de maat X=340 mm bedraagt. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 283 Gevaar voor letsel door niet-inachtneming van de veiligheidsroutines Wanneer de veiligheidsroutine niet in acht wordt genomen, kunnen personen ernstig letsel oplopen of worden gedood. „ Om ongevallen te voorkomen, moeten de principiële veiligheidsroutines worden gelezen en opgevolgd, Pagina 28. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 284 „ Alleen een machine met intacte reminstallatie mag voor de werkzaamheden op het veld of het rijden op de weg worden gebruikt. „ Veranderingen aan de reminstallatie mogen zonder goedkeuring van de fa. KRONE niet worden uitgevoerd. „ Voor natuurlijke slijtage, gebreken door overbelasting en veranderingen aan de reminstallatie biedt de fa.
Pagina 285 „ De borgring (3) monteren. „ De remcilinder (6) monteren. „ Controleren of de wielen bij geloste rem vrij draaien. Æ De wielen moeten ongeremd, zonder aanloopgeluiden, vrij kunnen draaien. Remhendel instellen (bij uitvoering "Hydraulische rem") RP000-431 Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 286 Max. cilinderslag bij membraanremcilinder met 16"/20": ongeveer 75 mm RP000-685 ü De machine is stopgezet en beveiligd, Pagina 28. ü De dikte van de voering van de remschoenen moet een minimum dikte hebben, Pagina 284. ü De remtrommels werden gecontroleerd, Pagina 284. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 287 De bediening van het remsysteem is in de fabriek ingesteld. Een instelling is noodzakelijk wanneer • de remwerking minder wordt (bijv. door slijtage aan de remschoenen) en/of • de bedieningsweg van de remcilinder W zich niet in het gebied van W=25±5 mm bevindt. 3.1 3.2 RP000-433 Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 288 ð Wanneer het uitsteken van de schroefdraad bij de gaffelkoppen niet Z=0 mm bedraagt, moeten de remhendels (1.1, 1.2) worden ingesteld. „ Controleren of de wielen bij geloste rem vrij draaien. Æ De wielen moeten ongeremd, zonder aanloopgeluiden, vrij kunnen draaien. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 289 „ Machine veilig ondersteunen wanneer onder de machine moet worden gewerkt, Pagina 28. De aanzetpunten van de krik bevinden zich links en rechts op de enkele as of de tandemas en zijn met stickers gemarkeerd. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 290 Reparatie, onderhoud en instellingen door vakpersoneel 19.2 Aanzetpunten van de krik Voorbeeldafbeelding van een enkele as: RPG000-177 1 Aanzetpunt krik linksachter 2 Aanzetpunt krik rechtsachter Voorbeeldafbeelding van een tandemas: RP000-869 1 Aanzetpunt krik linksachter 2 Aanzetpunt krik rechtsachter Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 291 Rubber • Alle rubberen delen (slangen, banden...) moeten voor recycling worden ingeleverd bij een inzamelpunt voor rubber. Elektronisch afval • Alle elektronische onderdelen moeten naar een inzamelpunt voor afgedankte elektronische apparatuur worden gebracht. Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 292 Bij uitvoering "Snijinrichting": Messencassette heffen/neerlaten Messengroep B (bij uitvoering "Hydrauli- sche messengroepschakeling") Messengroep A (bij uitvoering "Hydrauli- sche messengroepschakeling") Persdruk (bij uitvoering "Elektronische persdrukverstelling") – Hydraulische steunvoet >>> 2 150102247_03 Comprima V [} 293] Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 294 Bindmateriaaloverhang instellen ...... 201 Afstrijker voor de spiraalwals instellen ..... 228 Bindstartvertraging (terminal) ......161 Afvalverwijdering ..........291 Bindstartvertraging instellen ......120 Afwijkende functies van het KRONE ISOBUS- Borgrollen van de enkelmesbeveiliging terminal............. 137 controleren/smeren .......... 234 Afzonderlijke storingen wissen ......185 Brandgevaar ............
Pagina 295 Trefwoordenlijst Camera op de KRONE ISOBUS-terminal CCI 800 De machine voorbereiden voor het rijden op de of CCI 1200 aansluiten ........77 weg ..............187 Centrale kettingsmeerinstallatie onderhouden . 242 De machine voorbereiden voor het transport ... 189 Centrale kettingsmering Demonteren............
Pagina 296 Gewasgeleiderol..........92 Functiebeschrijving net- en foliebinding ..... 46 Stootplaat demonteren ......94 Functiebeschrijving netbinding ......45 Gewasgeleiderol instellen ........93 Functiebeschrijving snijinrichting ......46 Functiewijze van TIM 1.0........149 Fundamentele veiligheidsaanwijzingen ....15 Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 297 Handmatige bediening van de binding ..... 128 KRONE bedieningseenheid DS 100 ....112 Het begrip "Machine".......... 10 KRONE bedieningseenheid DS 100 aansluiten . 69 Het persen afsluiten, het binden starten en ronde KRONE ISOBUS-terminal (CCI 800, CCI 1200) balen uitwerpen ..........82 .................
Pagina 298 Menu 13-2 "Totaalteller" ........170 Mogelijke foutsoorten (FMI)......257 Menu 14 "ISOBUS" .......... 171 Monteren ............89 Menu 14-5 "KRONE SmartConnect" ....172 Menu 14-6 "TIM-software configureren" (bij uitvoering "TIM 1.0") ......... 173 Menu 14-9 "Omschakelen tussen terminals"..174 Menu 15 "Instellingen"........175 Menu 15-1 "Sensortest"........
Pagina 299 ..........107 Oogstgoedblokkade in persorgaan ....109 Oogstgoedblokkade onder de snijrotor .... 108 Oogstgoedblokkades verhelpen ....... 107 Opbouw DS 500 ..........131 Opbouw van de KRONE machinetoepassing .. 135 Over dit document ..........9 Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 300 Positie en betekenis van de aanwijzingsstickers 35 Rolbodemspanning voor controleren en instellen ................. 196 Positie en betekenis van de veiligheidsstickers . 30 Ronde baal uitwerpen ........82 Positie van de nettoevoerarm controleren en instellen ............197 Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 301 Steunvoet ............84 Storingen tijdens of na het persen....251 Steunvoet bedienen ........... 84 Storingen van het elektrisch systeem/elektronica Stootplaat aan de gewasgeleiderol instellen ..93 ................. 256 Symbolen in afbeeldingen ........10 Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 302 TIM-software configureren ..... 173 Voorsignalering ........160 Vulling correctie........164 Terminal – machinefuncties ......138 Terminal – menu's ..........154 Terminal in- of uitschakelen ......134 Terminal in-/uitschakelen ......... 130 Terugkerende symbolen........155 Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 303 Tussenas op de machine monteren ....55 Voorraadkastklep borgen ......... 190 Tussenas smeren ..........218 Voorsignalering (terminal) ........ 160 Tussenashouder monteren ........ 57 Voorsignalering instellen ........118 Typeplaatje ............44 Vulling correctie (terminal)........ 164 Vulling perskamer verbeteren ......81 Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 304 Werkscherm oproepen ......115, 145 Werkverlichting in-/uitschakelen ....... 117 Werkverlichting instellen........210 Werkzaamheden aan de stopgezette machine .. 26 Wielwiggen aanbrengen ........88 Zijkappen borgen..........190 Zo gebruikt u dit document ........9 Comprima V 210 XC Originele handleiding 150001055_02_nl...
Pagina 305 EU-richtlijn 2014/30/EU (EMC). In de zin van de richtlijn werd de geharmoniseerde norm EN ISO 14982:2009 ten grondslag gelegd. Als gemachtigde voor de samenstelling van de technische documenten geldt de ondertekenende bedrijfslei- der. Dr.-Ing.Josef Horstmann Spelle, 1-8-2017 (Directeur Constructie & Ontwikkeling) Bouwjaar: Machinenr.: Comprima V 210 XC Originele handleiding 150001055_02_nl...
