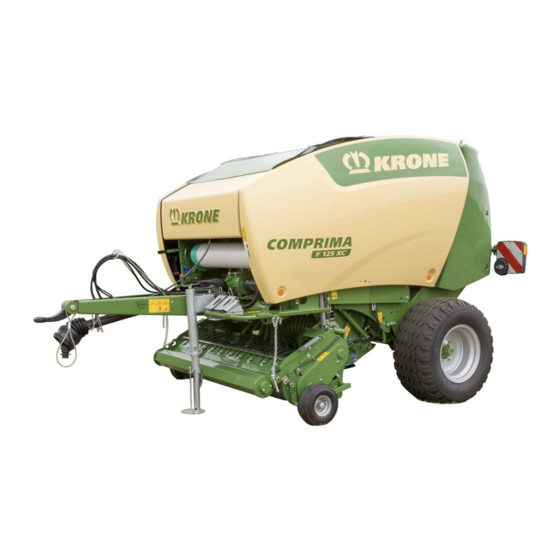

Pagina 1 Originele handleiding Documentnummer: 150001048_02_nl Stand: 14-8-2020 RP701-11 Ronde balenpers Comprima F 125 XC Vanaf machinenummer: 1046859...
Pagina 2 Contactpersonen Maschinenfabrik Bernard Krone GmbH & Co.KG Heinrich-Krone-Straße 10 48480 Spelle Duitsland Telefoon centrale + 49 (0) 59 77/935-0 Telefax centrale + 49 (0) 59 77/935-339 Telefax reserveonderdelenmagazijn + 49 (0) 59 77/935-239 binnenland Telefax reserveonderdelenmagazijn + 49 (0) 59 77/935-359...
Pagina 3 Machinebeschrijving ....................... 43 Machineoverzicht ........................ 43 Overlastbeveiligingen aan de machine .................. 43 Markering ........................... 44 Functiebeschrijving netbinding .................... 45 Functiebeschrijving net- en foliebinding.................. 46 Functiebeschrijving snijinrichting .................... 46 Technische gegevens ...................... 47 Bedrijfsstoffen .......................... 49 Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 4 KRONE ISOBUS-terminal aansluiten (CCI 800, CCI 1200) ............ 69 7.13 Extern ISOBUS-terminal aansluiten .................. 72 7.14 Camera op de KRONE ISOBUS-terminal CCI 800 of CCI 1200 aansluiten ...... 73 Bediening.......................... 74 Voorbereidingen voor het persen .................... 74 Perskamer vullen ........................ 75 Vulling perskamer verbeteren ....................
Pagina 5 KRONE terminal DS 500 ...................... 125 10.1 Touchdisplay.......................... 125 10.2 Terminal in-/uitschakelen ...................... 125 10.3 Opbouw DS 500 ........................ 126 KRONE ISOBUS-terminal (CCI 800, CCI 1200) .............. 128 11.1 Touchdisplay.......................... 128 11.2 Terminal in- of uitschakelen ..................... 129 11.3 Display-opbouw ........................ 130 11.4...
Pagina 6 Menu 13-1 "Klantenteller" ...................... 162 14.15.2 Menu 13-2 "Totaalteller" ...................... 164 14.16 Menu 14 "ISOBUS"........................ 165 14.16.1 Menu 14-5 "KRONE SmartConnect" .................. 166 14.16.2 Menu 14-6 "TIM-software configureren" (bij uitvoering "TIM 1.0")........... 167 14.16.3 Menu 14-9 "Omschakelen tussen terminals" ................ 168 14.17 Menu 15 "Instellingen"...
Pagina 7 Storingen aan de binding of tijdens het binden................ 241 18.4 Storingen aan de centrale kettingsmeerinstallatie .............. 244 18.5 Storingen van het elektrisch systeem/elektronica.............. 245 18.5.1 Foutmeldingen ......................... 245 18.5.1.1 Mogelijke foutsoorten (FMI) ..................... 246 Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 8 Overbrengingsstangen en remhendel op de tandemas instellen .......... 276 19.2 Aanzetpunten van de krik ...................... 278 Afvalverwijdering ........................ 280 Bijlage ............................. 281 21.1 Hydraulisch schakelschema .................... 281 Trefwoordenlijst ........................ 283 Conformiteitsverklaring ...................... 293 Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 9 Over dit document Geldigheid Dit document is geldig voor machines van het type: RP701-11 (Comprima F 125 XC) Alle informatie, afbeeldingen en technische gegevens in dit document komen overeen met de stand ten tijde van publicatie. Wijzigingen aan de constructie blijven altijd en zonder kennisgeving of opgave van redenen voorbehouden.
Pagina 10 Deze pijl geeft het resultaat van een handelingsstap of een handelingsvolgorde aan. Dit punt geeft een opsomming aan. Als de punt ingesprongen is, geeft hij het tweede niveau van de opsomming aan. Symbolen in afbeeldingen In de afbeeldingen kunnen de volgende symbolen worden gebruikt: Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 11 VOORZICHTIG Met het signaalwoord VOORZICHTIG wordt gewaarschuwd voor een gevaarlijke situatie die tot licht tot matig ernstig letsel kan leiden, als de waarschuwingsaanwijzing niet in acht wordt genomen. Voorbeeld van een waarschuwingsaanwijzing: Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 12 Acre acres Volumestroom Liter per minuut l/min 0,2642 US gallons per minuut Kubieke meters m³/h 4,4029 per uur Kracht Newton 0,2248 Pound-force Lengte Millimeter 0,03937 Inch Meter 3,2808 Voet Capaciteit Kilowatt 1,3410 Paardenkracht Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 13 Kilometer per km/h 0,6215 Mijlen per uur Volume Liter 0,2642 US gallons US gal. Milliliter 0,0338 US ons US oz. Kubieke centi- cm³ 0,0610 Kubieke inch in³ meter Gewicht Kilogram 2,2046 Pond Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 14 Eigenmachtige veranderingen aan de machine • Aanbrengen van niet toegestane/goedgekeurde aanvullende uitrusting • Gebruik van niet originele KRONE vervangingsonderdelen • Stationaire werking van de machine Eigenmachtige veranderingen aan de machine kunnen de eigenschappen van de machine en het veilig gebruik negatief beïnvloeden of de correcte werking storen. Eigenmachtige veranderingen ontslaan de fabrikant daarom van alle hieruit resulterende schadeclaims.
Pagina 15 • Hij is vertrouwd met het veilig besturen van voertuigen. • Voor rijden op de openbare weg beschikt hij over voldoende kennis van de verkeersregels en over het voorgeschreven rijbewijs. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 16 Niet geautoriseerde constructieve wijzigingen en uitbreidingen kunnen afbreuk doen aan de deugdelijke en veilige werking van de machine. Daardoor kunnen personen ernstig of dodelijk letsel oplopen. Constructieve wijzigingen en uitbreidingen zijn niet toegestaan. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 17 Daardoor kunnen personen ernstig letsel oplopen of worden gedood. Voor de veiligheid zijn de volgende onderdelen van de machine van bijzonder belang: • Remmen • Besturing • Veiligheidsinrichtingen • Verbindingsinrichtingen • Verlichting • Hydrauliek • Banden • Tussenas Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 18 Bij machine in rangeermodus en modus werken op het veld Voor de machine Achter de machine Aan de zijkant van de machine Bij ingeschakelde machine zonder rijbeweging Voor de machine Achter de machine Aan de zijkant van de machine Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 19 „ Voor alle werkzaamheden tussen de trekker en de machine: de machine stopzetten en beveiligen, Pagina 28. Dit geldt ook voor kortdurende controlewerkzaamheden. „ Wanneer de krachthefboom moet worden bediend, moeten alle personen op afstand van de krachthefboom blijven. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 20 Het dragen van persoonlijke beschermingsmiddelen is een belangrijke veiligheidsmaatregel. Ontbrekende of ongeschikte persoonlijke beschermingsmiddelen verhogen het risico van gezondheidsschade en letsel van personen. Persoonlijke beschermingsmiddelen zijn bijvoorbeeld: • Geschikte veiligheidshandschoenen • Veiligheidsschoenen • Nauwsluitende veiligheidskleding Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 21 Wanneer de bestuurder geen rekening houdt met veranderde rijeigenschappen, kan hij ongevallen veroorzaken. „ Neem de maatregelen voor het rijden op de weg en in het veld in acht, Pagina 180. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 22 Bedrijfsstoffen die niet voldoen aan de eisen van de fabrikant, kunnen afbreuk doen aan de veilige werking van de machine en ongevallen veroorzaken. „ Alleen bedrijfsstoffen gebruiken, die aan de eisen van de fabrikant voldoen. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 23 Elektrisch geleidende delen van de machine kunnen door een spanningsoverslag onder hoge elektrische spanning worden gezet. Op de bodem rond de machine ontstaat bij spanningsoverslag een spanningstrechter waarin grote spanningsverschillen werken. Op grond Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 24 „ Tijdens het gebruik ramen en deuren van de cabine gesloten houden. „ Bij rijden op de weg gehoorbescherming afdoen. Vloeistoffen onder hoge druk De volgende vloeistoffen staan onder hoge druk: • Hydraulische olie Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 25 De volgende componenten kunnen tijdens de werking heet worden waardoor personen zich eraan kunnen verbranden: • Perskamer • Magneetspoelen van de stuurventielen • Aandrijving „ Voldoende afstand houden van hete oppervlakken en aangrenzende componenten. „ Machinedelen laten afkoelen en veiligheidshandschoenen dragen. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 26 „ Altijd vóór werkzaamheden aan opgetilde machines of machinedelen eerst de machine of machinedelen neerlaten. „ Altijd vóór werkzaamheden onder opgetilde machines of machinedelen eerst de machine of machinedelen met starre veiigheidsondersteuning of met hydraulische afsluitinrichting en door ondersteunen tegen neerlaten beveiligen. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 27 „ Als de kennis ontbreekt, de wielen en banden laten monteren door de KRONE-dealer of een gekwalificeerde bandenservice. „ Bij het monteren van de band op de velg mag nooit de door KRONE aangegeven maximaal toegestane druk worden overschreden. Anders kan de band of zelfs de velg explosief scheuren, Pagina 47.
Pagina 28 „ Bakstenen of holle bouwstenen zijn ongeschikt voor het stutten en veilig ondersteunen en mogen niet worden gebruikt. „ Een autokrik is ongeschikt voor het stutten en veilig ondersteunen en mag niet worden gebruikt. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 29 „ Ervoor zorgen dat zich geen personen in de gevarenzone van de aangestuurde bewegende machinedelen bevinden. „ Op contact zetten. „ De actortest alleen vanaf een veilige positie buiten het werkingsgebied van de door de actoren bewogen machinedelen uitvoeren. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 30 Veiligheid Veiligheidsstickers aan de machine Veiligheidsstickers aan de machine Elke veiligheidssticker is voorzien van een bestelnummer en kan direct bij de KRONE dealer worden besteld. Ontbrekende, beschadigde en onherkenbare veiligheidsstickers moeten onmiddellijk worden vervangen. Bij het aanbrengen van veiligheidsstickers moet het contactoppervlak op de machine schoon en vrij van vuil, olie en vet zijn, zodat de stickers optimaal hechten.
Pagina 31 Gevaar door draaiende pick-up Bij het benaderen van de gevarenzone en bij het verhelpen oogstgoedblokkades met handen en voeten bestaat gevaar voor intrekken. „ Voor werkzaamheden aan de pick-up de aftakas en de motor uitschakelen. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 32 „ Zorg er vóór het openen van de achterklep voor dat de machine correct aan de trekker is gekoppeld. „ Bij het loskoppelen van de machine ervoor zorgen dat de achterklep is gesloten. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 33 Bij het openen van de achterklep bestaat beknellingsgevaar voor personen in de gevarenzone tussen de achterklep en een vaststaand obstakel. „ Zorg ervoor dat er geen personen tussen de achterklep en een vaststaand obstakel aanwezig zijn. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 34 Gevaar voor letsel door hendel onder veerspanning. „ Bij bediening voldoende afstand houden. Aanwijzingsstickers op de machine Elke aanwijzingssticker is voorzien van een bestelnummer en kan direct bij de KRONE dealer worden besteld. Ontbrekende, beschadigde en onherkenbare aanwijzingsstickers moeten onmiddellijk worden vervangen.
Pagina 35 Positie en betekenis van de aanwijzingsstickers 12 13 RPG000-204 1. Best.-nr. 942 111 0 (1x) Deze sticker geeft aan hoe de perskamer optimaal wordt ge- vuld om een gelijkmatig gevormde ronde baal te verkrijgen, Pagina 75. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 36 27 004 223 4 6. Best.-nr. 27 020 889 0 (1x) Bij uitvoering "Net- en foliebinding" De sticker toont hoe het bindmateriaal in de machine moet worden gelegd, Pagina 97. 27 020 889 2 Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 37 Pagina 222. 27 003 973 0 12. Best.-nr. 293 689 0 (1x) Bij uitvoering "Mechanische messengroepschakeling" Deze sticker geeft aan hoe de messengroepen naar binnen en naar buiten worden gezwenkt, Pagina 91. 293 689 -0 Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 38 Aan de machine bevinden zich hijspunten die met deze sticker zijn gemarkeerd, Pagina 185. 942 012 2 • Best.-nr. 27 023 958 0 Aan de machine bevinden zich sjorpunten die met deze stic- ker zijn gemarkeerd, Pagina 186. 27 023 958 0 Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 39 • De veiligheidsketting is bestemd om getrokken machines extra te beveiligen als deze bij het transport van de trekhaak loslaten, Pagina 64. • Bij transportritten zijn de landspecifieke voorschriften voor het gebruik van de veiligheidsketting bindend. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 40 Pagina 80. 2.8.1 SMV-markeringspaneel Bij uitvoering "SMV-markeringspaneel" KM000-567 Het Slow-Moving Vehicle-markeringsbord (SMV-markeringsbord) (1) kan worden aangebracht op langzaam rijdende machines en voertuigen. Hiervoor moeten de landspecifieke voorschriften in acht worden genomen. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 41 Veiligheid Veiligheidsuitrusting Het SMV-markeringsbord (1) zit middenachter of linksachter. Wanneer de machine op transportvoertuigen (bijv. vrachtwagen of trein) wordt getransporteerd, moet het SMV-markeringsbord worden afgedekt of gedemonteerd. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 42 Aanvullende functies die contractueel met de klant worden overeengekomen (bijv. afstandsonderhoud) staan het overdragen van bepaalde machinegegevens uit de machine toe. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 43 „ Alleen de overlastbeveiligingen gebruiken die aan de machine zijn gemonteerd. „ Om vroegtijdige slijtage van de overlastbeveiliging te voorkomen, bij langdurig aanspreken van de overlastbeveiliging de aftakas uitschakelen. „ De machine stopzetten en beveiligen, Pagina 28. „ De storing verhelpen, Pagina 239. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 44 Pick-up-aandrijving Ter beveiliging tegen overbelasting bevindt zich op de aandrijving van de pick-up een nokkenschakelkoppeling. Deze nokkenschakelkoppeling is in de fabriek ingesteld en mag niet zonder overleg met uw KRONE servicepartner worden versteld. Markering INFO Het typeplaatje is een officieel document en mag niet worden veranderd of onleesbaar...
Pagina 45 Van de transportwals (16) wordt het net tussen de perswalsen naar de ronde baal geleid en door de ronde baal getrokken. Na het binden van de ingestelde netlagen zwenkt de snij- eenheid (8) op het net en snijdt het net af. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 46 De messencassette kan bij eventuele oogstgoedblokkades hydraulisch vanuit de trekker uit het transportkanaal worden weggezwenkt, Pagina 90. De enkelmesbeveiliging voorkomt beschadiging van de messen door vreemde voorwerpen. De snijinrichting kan bovendien mechanisch worden uitgeschakeld. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 47 Folie roldoorsnede foliebinding ø 225 mm (2.000 m rol) Minimumvereiste aan de trekker Benodigd vermogen 36 kW (50 PK) Aandrijftoerental (aftakas) 540 o.p.m. Bedrijfsdruk van de hydraulische installatie (max.) 200 bar max. olietemperatuur 80° C Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 48 Luchtgeluidsemissie Emissiewaarde (geluiddrukniveau) 72,8 dB Meetinstrument Bruel & Kjaer, type 2236 Precisieklasse Meetonzekerheid (conform DIN EN ISO 11201) 4 dB Omgevingstemperatuur Temperatuurbereik voor de werking van de machine -5 tot +45 °C Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 49 „ Nooit oliesoorten met verschillende specificaties met elkaar mengen. „ Overleg met uw KRONE servicepartner houden, voordat na een oliewissel een olie met een andere specificatie wordt gebruikt. Op aanvraag kunnen biologische bedrijfsstoffen worden gebruikt.
Pagina 50 Pagina 211. ü De disselhoogte is aangepast, Pagina 52. ü De lengte van de tussenas is gecontroleerd en aangepast, Pagina 56. ü De beschermpot van de tussenas is gemonteerd, Pagina 54. ü De tussenas is gemonteerd, Pagina 55. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 51 7 Slang- en kabelhouder 2 Tussenas 8 Montagemateriaal 3 Ringsleutel 9 Verfspuitbus 4 Terminal (afhankelijk van de uitvoering) 10 Testrol KRONE excellent, net voor net- binding 5 Kleine onderdelen 11 Tussenashouder 6 7-polige verbindingskabel voor verlich- 12 Sleutel voor mechanische messen-...
Pagina 52 Om de pick-up het oogstgoed gelijkmatig te laten opnemen, moet de disselhoogte van de machine aan de gebruikte trekker worden aangepast. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 53 „ De schroefverbindingen (1) aan de rechter en linker zijde van de dissel zo ver losdraaien tot de dissel (3) zich in de tandschijfverbindingen (2) laat bewegen. „ De dissel (3) aan de hoogte van de trekhaak van de trekker aanpassen. „ Let erop dat de tandschijfverbindingen (2) ineengrijpen. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 54 „ De beschermpot (1) uit de voorraadkast nemen. „ De aan de machine voorgemonteerde schroeven (3) en schijven (2) demonteren. „ De beschermpot (1) over de aftakas schuiven en met de schroeven (3) en schijven (2) aan de machine monteren, aandraaimomenten, Pagina 207. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 55 Wanneer de tussenaslengte bij een trekkerwissel niet wordt gecontroleerd, kan er schade aan de machine ontstaan. „ Om schade aan de machine te vermijden, bij iedere trekkerwissel de tussenaslengte controleren en evt. corrigeren, Pagina 56. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 56 „ De tussenashouder (1) uit de voorraadkast nemen. „ Om de tussenashouder (1) te monteren, de schroefverbinding (3) demonteren. „ De einden van de bout (2) aan beide kanten in de boringen in de disselbalk vastklemmen. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 57 LET OP! Dit zijn de boringen van de eerder gedemonteerde tussenasketting. „ De schroefverbinding (3) monteren. Draaimoment: Pagina 207. Æ De tussenas kan bij aankoppeling onder van de dissel op de tussenashouder (1) worden neergelegd, Pagina 182. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 58 Bij horizontale stand van de trekker en machine moeten de gekoppelde mechanische verbindingsinrichtingen (bijv. kogelkopkoppeling) in horizontale positie (+/- 3°) tot de ondergrond bevinden, om de tijdens de werking gebruikelijke zwenkhoek tussen de mechanische verbindingsinrichtingen niet te belemmeren. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 59 Wanneer de gevarenzone van de tussenas niet in acht wordt genomen, kunnen personen ernstig letsel oplopen of worden gedood. „ Om ongevallen te voorkomen, de gevarenzone van de tussenas in acht nemen, Pagina 19. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 60 „ Bij het verbinden van de snelkoppelingen erop letten dat deze schoon en droog zijn. „ De hydraulische slangen onderzoeken op schuur- en klemplekken en indien nodig vervangen. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 61 „ De hydraulische slangen (groen 5+, groen 5-) vastkoppelen op een dubbelwerkend besturingsapparaat van de trekker. Hydraulische aansluitingen voor de messengroepschakeling (bij uitvoering "Hydraulische messengroepschakeling") „ De hydraulische slangen (groen 7+, groen 7-) vastkoppelen op een dubbelwerkend besturingsapparaat van de trekker. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 62 „ Vervolgens de voorraadleiding (2) (rode koppelingskop) vastkoppelen. Loskoppelen De volgorde van de persluchtleidingen bij het loskoppelen in acht nemen. „ Eerst de voorraadleiding (2) (rode koppelingskop) loskoppelen. „ Vervolgens de remleiding (1) (gele koppelingskop) loskoppelen. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 63 „ De 7-polige stekker van de verlichtingskabel (2) met de 7-polige contactdoos (3) van de trekker verbinden. „ Installeer de verlichtingskabel (2) zo dat deze niet met de trekkerwielen in verbinding komt. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 64 De veiligheidsketting met de juiste bevestigingsdelen aan de aanhangvoorziening van de trekker of een ander aangegeven aanzwenkpunt bevestigen. De veiligheidsketting moet zoveel speling hebben dat er bochten kunnen worden gereden. ü De machine is stopgezet en beveiligd, Pagina 28. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 65 Inbedrijfstelling KRONE bedieningseenheid DS 100 aansluiten 7.10 RP000-104 „ De veiligheidsketting (1) aan de machine monteren. BP000-106 „ De veiligheidsketting (1) op geschikte positie (bijvoorbeeld: [I] of [II]) op de trekker monteren. 7.10 KRONE bedieningseenheid DS 100 aansluiten LET OP Kortsluiting door verontreinigingen en vocht in de stekkerverbinding Door een kortsluiting kan er schade aan de machine ontstaan.
Pagina 66 Inbedrijfstelling 7.10 KRONE bedieningseenheid DS 100 aansluiten Trekkers met geïntegreerd ISOBUS-systeem EQG003-125 ü De machine is stopgezet en beveiligd, Pagina 28. Verbinding terminal met trekker „ De 9-polige stekker (1) van het terminal met de 9-polige contactdoos (2) (In-cab) verbinden. Verbinding trekker met machine INFO De kabel (5) kan onder vermelding van het bestelnummer 20 086 886 * worden besteld.
Pagina 67 EQG003-124 ü De machine is stopgezet en beveiligd, Pagina 28. ü De uitbreiding B290 "KRONE trekker uitbreiding" is gemonteerd. Verbinding terminal met trekker „ De 9-polige stekker (1) van het terminal met de 9-polige contactdoos (2) (In-cab) verbinden. Verbinding trekker met machine INFO De kabel (5) kan onder vermelding van het bestelnummer 20 086 886 * worden besteld.
Pagina 68 Inbedrijfstelling 7.11 KRONE terminal DS 500 aansluiten Trekkers met geïntegreerd ISOBUS-systeem EQ003-251 ü De machine is stopgezet en beveiligd, Pagina 28. Verbinding terminal met trekker „ De 9-polige stekker (2) van de kabel (1) verbinden met de 9-polige contactdoos (3) (In-cab). Verbinding trekker met machine INFO De kabel (6) kan onder vermelding van het bestelnummer 20 086 886 * worden besteld.
Pagina 69 Trekkers zonder ISOBUS-systeem B290 EQ003-252 ü De machine is stopgezet en beveiligd, Pagina 28. ü De uitbreiding B290 "KRONE trekker uitbreiding" is gemonteerd. Verbinding terminal met trekker „ De 9-polige stekker (2) van de kabel (1) verbinden met de 9-polige contactdoos (3) (In-cab). Verbinding trekker met machine INFO De kabel (6) kan onder vermelding van het bestelnummer 20 086 886 * worden besteld.
Pagina 70 Inbedrijfstelling 7.12 KRONE ISOBUS-terminal aansluiten (CCI 800, CCI 1200) INFO Voor de aanbouw van de terminal in de trekkercabine de meegeleverde bedrijfshandleiding van de terminal in acht nemen. Trekker met geïntegreerd ISOBUS-systeem CCI 1200 CCI 800 EQ001-173 ü De machine is stopgezet en beveiligd, Pagina 28.
Pagina 71 B290 EQ001-181 ü De machine is stopgezet en beveiligd, Pagina 28. ü De uitbreiding B290 "KRONE trekker uitbreiding" is gemonteerd. Verbinding terminal met trekker „ De 12-polige stekker (2) van de kabel (3) met de 12-polige contactdoos (1) van de terminal verbinden.
Pagina 72 „ De 11-polige stekker (4) van de kabel (2) met de 11-polige contactdoos (3) van de machine verbinden. Verbinding terminal met trekker INFO Voor meer gegevens over de verbinding van de terminal de meegeleverde handleiding van de fabrikant van de ISOBUS-terminal in acht nemen. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 73 CCI 1200 EQ000-212 „ De kabel (3) van de camera (2) met de stekker (4) in de aansluiting C (1) van het KRONE ISOBUS-terminal CCI 800 of CCI 1200 steken. „ Om de stekker (4) correct aan te sluiten op de uitrichting op de gemarkeerde plaatsen (5) letten.
Pagina 74 ü Het bindmateriaal is correct geplaatst. Netbinding: zie Pagina 93 Foliebinding: zie Pagina 96 ü De gewenste snijlengte is ingesteld, Pagina 187. ü De klantenteller is op 0 ingesteld, Pagina 162. ü Het werkscherm is opgeroepen, Pagina 140. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 75 RP000-062 „ Langere trajecten steeds aan de overeenkomstige linker en rechter kant van het zwad (1) rijden. Daarbij een lengte van ongeveer X=20 m aan een kant aanhouden. „ Niet zigzag (2) rijden. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 76 „ Om zoveel mogelijk te voorkomen dat kort brokkelig stro uit de perskamer valt wanneer van het ene zwad naar het volgende zwad wordt gereden, de aftakas in de tussentijd uitschakelen. Rijsnelheid KRONE adviseert een rijsnelheid van 5-12 km/h De rijsnelheid bij het werken moet aan de volgende omstandigheden worden aangepast: • Soort oogstgoed •...
Pagina 77 (1) op de starterwals (2) worden gemonteerd. De meeneemlijsten (1) op de starterwals moeten altijd in het inwendige van de perskamer worden gemonteerd. De meeneemlijsten kunnen via de uitbreidingsset "Transportlijst" bij de KRONE servicepartner worden besteld. 8.3.3 Extra geleidingsplaten in de achterklep monteren...
Pagina 78 De steunvoet moet bij ieder parkeren van de machine worden gebruikt. ü De machine is stopgezet en beveiligd, Pagina 28. ü De machine is aan de trekker gekoppeld, Pagina 58. Bij uitvoering "Mechanische steunvoet" RPG000-063 Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 79 „ De bout (1) met greep naar rechts in de opening (6) steken en 90° naar links draaien, zodat de blokkeerpen (3) vergrendelt. „ Het dubbelwerkende besturingsapparaat (groen, 5-) bedienen tot de steunvoet (5) stevig op de grond staat en het trekoog is ontlast. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 80 (1) is een veiligheidscomponent, die onbedoeld sluiten van de achterklep voorkomt. De afsluitkraan van de achterklep (1) moet gesloten zijn wanneer in de perskamer of aan de achterklep wordt gewerkt. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 81 De afbeelding toont de aangetrokken parkeerrem. Parkeerrem (2) aantrekken „ De parkeerrem (2) omhoog trekken tot de weerstand merkbaar groter is geworden. Parkeerrem (2) losmaken „ De toets (1) indrukken en de parkeerrem (2) tot de aanslag omlaag drukken. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 82 ü Machine is geplaatst op een horizontale en vlakke ondergrond met voldoende draagvermogen. ü De machine is stopgezet en beveiligd, Pagina 28. „ Om de wielwiggen (1) van de machine te demonteren, op de houder (2) drukken en de wielwiggen (1) omhoog trekken en verwijderen. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 83 „ Het hangslot (1) verwijderen, de grendel (2) en de beugel (3) demonteren en meenemen. Monteren „ De beugel (3) met de grendel (2) monteren en met het hangslot (1) beveiligen en de sleutel veilig bewaren. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 84 „ Om de pick-up voor te selecteren, de toets op het terminal indrukken, Pagina 134. ð De toets wisselt naar „ Om de pick-up in de werkstand neer te laten, het besturingsapparaat op de trekker (geel, 3+) bedienen. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 85 „ De pick-up (3) hydraulisch omlaag brengen. „ De machine stoppen en beveiligen, Pagina 28. „ Controleren of de afstand van de tanden tot de bodem ca. 20-30 mm bedraagt. „ Indien nodig de gatenlijst (1) opnieuw instellen. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 86 Om beter over ongelijkmatigheden te kunnen rijden, wordt de pick-up met behulp van de veren (3) aan beide machinezijden ontlast. De veer (3) kan aan de ringschroef (2) ingesteld worden. KRONE adviseert de volgende instelling: • Maat X (linker machinezijde):150 mm •...
Pagina 87 Hoogte van de gewasgeleiderol instellen De volgende instelling aan de rechter en linker zijde van de pick-up op gelijke wijze uitvoeren: „ De ketting (1) overeenkomstig het zwad hoger of lager ophangen. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 88 (4) in de voorste vierkante boring (6) zetten en met afstandsbuis (7), schijf (8) en borgmoer (9) bevestigen, • de beugel (2) op de bout (3) zetten en met de klapstekker (3) borgen en • de veer (11) monteren. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 89 „ De stootplaat (1) naar een kant schuiven en verwijderen. Monteren „ De stootplaat (1) tegen de omlaaghouder (2) aan leggen en met de klapstekkers (3) op de rechter en linker zijde van de pick-up borgen. „ De veer (4) monteren. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 90 „ Bij uitvoering "Bedieningseenheid DS 100": Om de messencassette voor te selecteren, de toets indrukken, Pagina 106. ð Het controlelampje onder de toets gaat branden. „ Bij de overige terminals Om de messencassette voor te selecteren, de toets op het terminal indrukken, Pagina 134. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 91 „ Om het meegeleverde gereedschap (1) uit de voorraadkast te nemen, de schroef voor de bevestiging demonteren. „ Na werkzaamheden aan de messencassette het gereedschap (1) met behulp van de schroef voor de bevestiging in de voorraadkast monteren. Bij uitvoering "Tandemas": Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 92 „ Om de messengroep A naar buiten te zwenken, met het gereedschap (1) de schroef (2) in richting draaien. „ Om de messengroep B naar buiten te zwenken, met het gereedschap (1) de schroef (3) in richting draaien. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 93 LET OP Bij uitvoering "Hydraulische messengroepschakeling" KRONE adviseert om tijdens de werking van de machine de gebruikte messengroepen af en toe naar binnen en naar buiten te zwenken om oogstgoedblokkades te voorkomen. Wanner afzonderlijke messen niet neer binnen werden gezwenkt...
Pagina 94 Let hiervoor ook op de gegevens van de bindmateriaalfabrikant op de verpakking. INFO KRONE adviseert voor een correcte veldinzet één van de "KRONE excellent" netten, zie sticker op de machine met het nummer 27 016 326 *. RPG000-016 ü...
Pagina 95 „ Het net (7) onder de kunststof doek (5) leiden. Erop letten dat het net minstens X=170-200 mm over de rand van de bevestigingsplaat (6) uitsteekt. „ Het net (7) over een breedte van ongeveer 500 mm uit elkaar trekken zodat de meenemers van de transportwals het net volledig kunnen opnemen. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 96 Let hiervoor ook op de gegevens van de bindmateriaalfabrikant op de verpakking. INFO KRONE adviseert voor een correcte veldinzet één van de "KRONE excellent" netten of folies, zie sticker op de machine met het nummer 27 018 640 *. ü De machine is stopgezet en beveiligd, Pagina 28.
Pagina 97 „ Bij het inleggen van het bindmateriaal en bij werkzaamheden in de omgeving van de snijeenheid veiligheidshandschoenen dragen. „ Bij werkzaamheden aan de snijeenheid extra voorzichtig en behoedzaam werken. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 98 5 cm tussen de met rode schuimstof beklede aandrukas (2) en de conische wals (1) is gemaakt, Pagina 159. RP000-183 De toevoerplaat (7), die nodig is voor het inleggen van het bindmateriaal bevindt zich in de voorraadkast aan de rechter kant. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 99 Zo kunnen mogelijke scherpe randen of verfresten van tevoren worden verwijderd. • KRONE adviseert geen foliebinding bij strobalen te gebruiken. Er bestaat gevaar voor condenswater en de daaruit resulterende schimmelvorming. • De ronde baal met de passende folierekking laten binden, Pagina 100.
Pagina 100 Pagina 195 8.15.4 Rek van de ingelegde folie controleren De ronde baal moet met de passende folierekking worden gebonden. KRONE adviseert een voorrekking van 5-15 %. Of deze voorrekking van 5-15 % is bereikt, kan als volgt worden gecontroleerd. RP000-024 ü...
Pagina 101 De trekstangen kunnen verbuigen wanneer de balenuitwerper na het uitwerpen niet op de as ligt. Nadat de ronde baal is neergezet, de perskamer gesloten is en terwijl nieuw oogstgoed wordt opgenomen, moet de balenuitwerper weer op de as liggen. „ De instelling door een KRONE servicepartner laten controleren. 8.17 Oogstgoedblokkades verhelpen 8.17.1...
Pagina 102 ð De messencassette en de messengroepen bewegen omlaag. „ De aftakas inschakelen en bij stationair toerental testen of de oogstgoedblokkade wordt opgelost. Als de oogstgoedblokkade daardoor niet verwijderd is: „ De machine stoppen en beveiligen, Pagina 28. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 103 „ Het opgestuwde oogstgoed met de hand uit het persorgaan verwijderen. „ De afsluitkraan openen, Pagina 80. „ De trekkermotor en de aftakas inschakelen. „ De achterklep sluiten. „ Het persen weer voortzetten. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 104 Om de centrale kettingsmering te onderhouden, Pagina 232. Doseereenheden rechter machinezijde RPG000-077 De doseereenheden op de lijst aan de rechter machinezijde oliën de kettingen van de volgende machinecomponenten: Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 105 De doseereenheden op de lijst aan de linker machinezijde oliën de kettingen van de volgende machinecomponenten: Pos. Aanduiding Rolbodemaandrijving Rolbodemaandrijving Walsaandrijving transportwals Pick-up/transportvijzel Oliehoeveelheid instellen „ De schroeven (6) losdraaien. „ De excenter (5) draaien tot de pijl op de gewenste oliehoeveelheid staat. „ De schroeven (6) vastdraaien. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 106 „ Als de machine langere tijd (bijv. 's winters) niet wordt gebruikt, moet de terminal in een droge ruimte worden bewaard. „ Bij montage of reparatie, in het bijzonder bij laswerk aan de machine, de elektrische voeding naar de bedieningseenheid onderbreken. Overzicht EQ003-241 Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 107 • Voorsignalering instellen, zie Pagina 111 • Gevoeligheid van de richtingindicatie instellen, zie Pagina 112 Toets niet bezet • Aantal netlagen instellen, zie Pagina 114 • Bindstartvertraging instellen, zie Pagina 114 Klantenteller weergeven, zie Pagina 115 Toets niet bezet Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 108 DS 100 niet meer worden ingedrukt. Het controlelampje boven de toets knippert. „ Om deze toestand te verlaten, de toets indrukken en ongeveer 1 seconde ingedrukt houden. ð De bedieningseenheid bevindt zich in het scherm voor het rijden op de weg. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 109 De richtingindicatie (1) toont de bestuurder naar welke kant en hoe sterk hij bij het rijden over het zwad zijn richting moet corrigeren om de perskamer gelijkmatige te vullen. De LED's onder de symbolen gaan branden om de rijrichting weer te geven. De symbolen hebben de volgende betekenis: Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 110 „ Wanneer het zwad even breed is als de perskamer het zwad indien mogelijk in het midden opnemen. ð De LED's D en E gaan branden. „ Wanneer het zwad te smal is, het zwad afwisselend (links/rechts) opnemen. Erop letten dat niet te ver links of rechts wordt gereden. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 111 Æ Het controlelampje boven de toets gaat uit. Voorsignalering instellen Met de voorsignalering wordt gewaarschuwd wanneer de ronde baal in de perskamer vlak voor de voltooiing staat. In de bedieningseenheid kan worden ingesteld bij welke vulling de voorsignalering start. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 112 Hoe hoger het getal op het display (2), des gevoeliger is de richtingindicatie ingesteld. Hoe hoger de gevoeligheid van de richtingindicatie is ingesteld, hoe eerder de rij-aanwijzingen in de vorm van de pijlen zijn in het werkscherm. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 113 ð In het display (2) wordt de werkelijke persdruk in % weergegeven. „ Om de waarde te wijzigen, de toetsen (4) indrukken. Æ De waarde wordt automatisch opgeslagen. „ Om terug te keren naar het werkscherm, de toets (3) opnieuw indrukken. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 114 Met de bindstartvertraging wordt de tijd ingesteld die tussen voltooiing van de ronde baal in de perskamer en het starten van het binden moet liggen. De bindstartvertraging wordt in milliseconden ingesteld. Instelbereik: 0-8.000 ms Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 115 Na het doorbladeren tot LED H verschijnt de totaalteller in het display (1). „ Om in het menu "Klantenteller" te komen, de toets (2) indrukken. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 116 Alleen in het scherm voor het rijden op de weg heeft men toegang tot de sensortest voor digitale sensoren, Pagina 109. „ Om in het gebied van de diagnose te komen, de toets indrukken en ingedrukt houden en ondertussen de toets indrukken. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 117 Vulindicatie links analoog Vulindicatie rechts analoog Sluitihaak perskamer links digitaal Sluitihaak perskamer rechts digitaal Messengroep B naar buiten ge- zwenkt (bij uitvoering "Hydraulische messengroepschakeling") Messengroep B naar binnen ge- zwenkt (bij uitvoering "Hydraulische messengroepschakeling") Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 118 ð Op het display wordt de actueel gemeten spanning van de geselecteerde sensor in 1/10 V weergegeven. ð Een van de LED's A-E brandt. De LED's A-E staan voor volgende sensoren: Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 119 „ Om de nettoevoerarm in de richting van de toevoerpositie te bewegen, de toetsen indrukken. „ Om de waarde op te slaan, de toets indrukken en ingedrukt houden. Æ De sensor is gekalibreerd en er weerklinkt een bevestigingssignaal. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 120 „ Om naar het menu "Actortest" te gaan, de toets (2) indrukken. ð Het controlelampje boven de toets brandt. ð Op het display (1) wordt links het actornummer en rechts de status van de actor weergegeven. Volgende statusindicaties voor actoren zijn mogelijk: Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 121 „ Om de stroom van de weergegeven actor te verlagen, de toets indrukken. 9.17 Foutmeldingen De foutmeldingen kunnen in het werkscherm of in het scherm voor het rijden op de weg worden weergegeven. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 122 „ Om naar het menu "Handmatige bediening" te gaan, de toets (2) indrukken en ca. 4 seconden ingedrukt houden. ð Het controlelampje boven de toets knippert. ð Op het display wordt de actuele positie van de nettoevoerarm weergegeven. De volgende weergaven zijn mogelijk: Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 123 In de gebruikersinstellingen kunnen • het volume, • de achtergrondverlichting voor het dag- of nachtdesign, • de displayverlichting voor het dag- of nachtdesign worden ingesteld. Bovendien kan het dag- of nachtdesign worden geactiveerd. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 124 „ Om tussen de instellingen te wisselen, de toets of indrukken. „ Om de waarde te wijzigen, de toetsen (4) indrukken. Æ De waarde wordt automatisch opgeslagen. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 125 ð Bij niet-aangesloten machine geeft het display na het inschakelen het hoofdmenu weer. ð Bij aangesloten machine geeft het display na het inschakelen het scherm rijden op de weg weer. Æ Het terminal is bedrijfsklaar. Uitschakelen „ De toets (1) indrukken en ingedrukt houden. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 126 KRONE terminal DS 500 10.3 Opbouw DS 500 10.3 Opbouw DS 500 EQG003-110 De KRONE machinetoepassing is in de volgende delen ingedeeld: Statusregel (1) De statusregel (1) geeft de actuele toestanden van de machine (afhankelijk van de uitvoering) aan, Pagina 133. Toetsen (2) De machine wordt door eht indrukken van de toetsen (2) via de touch-functie bediend,...
Pagina 127 De waarde verlagen. • Naar de vorige waarde in het menu navigeren. • Naar het vorige menu navigeren. Het scrollwieltje indrukken: • De waarde selecteren. • De waarde opslaan. • Het menu oproepen. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 128 De overeenkomstige gegevens vindt u in de technische documentatie van de bediening resp. op de apparaten zelf. KRONE - machines, die een ISOBUS-uitrusting hebben, zijn afgestemd op dit systeem. EQG000-057 De elektronische uitrusting van de machine bestaat in hoofdzaak uit de boordcomputer (1), de terminal (2) en de besturings- en functie-elementen.
Pagina 129 KRONE ISOBUS-terminal (CCI 800, CCI 1200) Terminal in- of uitschakelen 11.2 11.2 Terminal in- of uitschakelen EQ001-174 KRONE ISOBUS-Terminal CCI 1200 KRONE ISOBUS-Terminal CCI 800 „ Voordat voor het eerst wordt ingeschakeld, controleren of de aansluitingen correct zijn bevestigd en goed vastzitten.
Pagina 130 „ Voor meer gegevens over de functiewijze van het terminal de handleiding van het terminal in acht nemen. 11.4 Opbouw van de KRONE machinetoepassing EQG000-059 De KRONE machinetoepassing is in de volgende delen ingedeeld: Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 131 KRONE ISOBUS-terminal (CCI 800, CCI 1200) Eenheden op terminal instellen 11.5 Statusregel (1) De statusregel (1) geeft de actuele toestanden van de machine (afhankelijk van de uitvoering) aan, Pagina 133. Toetsen (2) De machine wordt door eht indrukken van de toetsen (2) via de touch-functie bediend, Pagina 134.
Pagina 132 Door de boordcomputer worden informatie en besturingsfuncties van de machine op het display van de externe ISOBUS-terminal beschikbaar gesteld. De bediening met een ISOBUS-terminal van een andere fabrikant is vergelijkbaar met die van de KRONE ISOBUS-terminal. Voor de inbedrijfstelling de werking van de KRONE-ISOBUS-terminal in de handleiding raadplegen.
Pagina 133 Symbool Toelichting Een of meerdere foutmeldingen zijn opgetreden. Bij uitvoering "Touch-display": Wanneer dit symbool wordt ingedrukt, gaan de aanwezige foutmeldingen achtereenvolgens open, Pagina 245. Messen naar binnen gezwenkt (geactiveerd). Messen naar buiten gezwenkt (uitgeschakeld). Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 134 Ingeschakeld. Uitgeschakeld. 13.2 Toetsen Welke toetsen beschikbaar zijn, is afhankelijk van de uitrusting van de machine. De volgende weergegeven toetsen zijn niet altijd beschikbaar. Als toetsen uitgegrijsd zijn, zijn ze actueel niet beschikbaar. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 135 Dor het indrukken van de toets gaat het nal. menuniveau in het terminal open, zie Pagi- na 152. Menu teller openen. Dor het indrukken van de toets gaat het menu 13 "Teller" open, Pagina 162. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 136 13.3 Weergaven in het werkscherm EQG003-009 Welke symbolen beschikbaar zijn, is afhankelijk van de uitrusting van de machine. De volgende weergegeven symbolen zijn niet altijd beschikbaar. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 137 • De posities van de messencassette (4) • en de baaluitworp aan hand van de openende achterklep (2) weer. De messencassette (4) kan de volgende posities weergeven: Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 138 Waarde baaldiameter/persdruk is bereikt (knipperend). Net/folie wordt toegevoerd. Net/folie wordt niet aangetrokken. Net-/foliebinding wordt uitgevoerd. Net-/foliebinding staat stil. Net/folie wordt afgesneden. Net/folie is niet afgesneden. Net-/foliebinding is afgesloten. Net/folie wordt aangetrokken zonder dat het binden werd geactiveerd. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 139 De richtingindicatie (1) toont de bestuurder naar welke kant en hoe sterk hij bij het rijden over het zwad zijn richting moet corrigeren om de perskamer gelijkmatige te vullen. De volgende weergaven zijn mogelijk: Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 140 „ Wanneer het zwad te smal is, het zwad afwisselend (links/rechts) opnemen. Erop letten dat niet te ver links of rechts wordt gereden. 13.6 Werkscherm oproepen Scherm rijden op de weg Voorbeeldmenu Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 141 Het terminal wisselt na ongeveer 5 minuten automatisch in het scherm rijden op de weg wanneer aan de volgende voorwaarden is voldaan: ü De aftakas is uitgeschakeld. ü De achterklep is gesloten. ü De machine bevindt zich in de bedrijfstoestand Werken op het veld. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 142 13.9 Hydraulische messengroepschakeling bedienen LET OP KRONE adviseert om tijdens de werking van de machine de gebruikte messengroepen af en toe naar binnen en naar buiten te zwenken om oogstgoedblokkades in de messleuven te voorkomen. Met de hydraulische messengroepschakeling kunnen de messen in twee groepen A en B centraal worden geschakeld zonder montage en demontage.
Pagina 143 „ De oproep in het display bevestigen. „ Om de messen naar binnen te zwenken en de messencassette omhoog te bewegen, het besturingsapparaat (groen, 7+) bedienen. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 144 „ Plaats op een helling ronde balen altijd zo dat deze niet zelfstandig in beweging kunnen komen. TIM 1.0 (Tractor Implement Management) maakt gebruik van de gegevensuitwisseling tussen de ISOBUS-boordcomputers van machine en trekker zodat de machine de trekker kan besturen en op die manier de bestuurder ontlast. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 145 Bij uitvoering "TIM 1.0" TIM-status: de machine bevindt zich in de registratie en de authenticatie met de trekker. TIM-status: de machine is geregistreerd en geauthenticeerd. Door de toets in te drukken, wisselt de TIM-status naar Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 146 . De machine neemt geautomatiseerd de besturing van de TIM-functies op de trekker over, . Wanneer in het werkscherm geen TIM-status wordt weergegeven moeten de TIM-functies via het menu 14-5 "TIM-software configureren" worden geselecteerd, geregistreerd en geauthenticeerd, Pagina 167. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 147 Æ Het selectievakje is leeg en de TIM-functie is gedeactiveerd. Æ Bovendien verschijnt de toets op het display om de opening van de achterklep en baaluitworp handmatig te kunnen starten. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 148 Bij de volgende voorbeelden is sprake van een aanbeveling. De belegging van de joystick kan aan de eigen wensen worden aangepast. Zie de handleiding van de fabrikant van het terminal voor meer informatie. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 149 Geadviseerde toewijzing van een WTK-joystick EQG003-040 De toetsen op de WTK-joystick kunnen op 2 niveaus worden belegd. „ Met de schakelaar (2) tussen de niveaus wisselen. Æ Die LED (1) brandt groen of rood. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 150 Pagina 157 Gevoeligheid richtingindicatie, zie Pagina 158 Selectie bindsoort (bij uitvoering "Net- en foliebinding") zie Pagina 158 Handmatige bediening, zie Pagina 159 Teller, zie Pagina 162 13-1 Klantenteller, zie Pagina 162 13-2 Totaalteller, zie Pagina 164 ISOBUS, zie Pagina 165 Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 151 Pijl omlaag Omlaag bewegen om iets te selecteren. Pijl naar rechts Naar rechts bewegen om iets te selecte- ren. Pijl naar links Naar links bewegen om iets te selecteren. Diskette De instelling opslaan. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 152 ð Het geselecteerde menu wordt met een kleur geaccentueerd. „ Om het menu op te roepen, de toets naast indrukken. Æ Het menu wordt geopend. INFO Bij de uitvoering "Terminal met touchscreen" kunnen de symbolen direct worden afgedrukt. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 153 Wanneer in het menu een numerieke waarde wordt aangetipt gaat er nog een invoervenster open. Voor meer informatie over het invoeren van waarden zie de meegeleverde terminalhandleiding. Voorbeelden: Via het scrollwieltje „ Met het scrollwieltje de gewenste waarde selecteren. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 154 Æ Er klinkt een geluidssignaal, de ingestelde modus wordt opgeslagen en het symbool wordt kort in de bovenste regel weergegeven. „ Om het menu te verlaten, indrukken. 14.7 Binding in het menuniveau ü Het menuniveau is opgeroepen, Pagina 152. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 155 Aantal folielagen (wanneer bindsoort folie onder (3) is geselecteerd) Bindstartvertraging netbinding (wanneer bindsoort net onder (3) is gese- lecteerd) Bindstartvertraging foliebinding (wanneer bindsoort folie onder (3) is ge- selecteerd) Bindsoort selecteren (net of folie) Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 156 „ Om de waarde op te slaan, indrukken. INFO KRONE adviseert 3,5-4 folielagen voor een optimale foliebinding. Het minimaal noodzakelijke aantal folielagen is afhankelijk van de aard van het oogstgoed. Bij ronde balen met een diameter groter dan 130 cm en/of zeer droog of zeer nat oogstgoed adviseert KRONE minstens een folielaag meer.
Pagina 157 Pagina 152. „ Om het menu te openen, indrukken. Æ Het display geeft het menu "Bindstartvertraging" weer. Bindstartvertraging instellen „ De waarde verhogen resp. verlagen, Pagina 153. „ Om de waarde op te slaan, indrukken. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 158 Terminal – menu's 14.11 Menu 7 "Gevoeligheid richtingindicatie" Bijzonderheden foliebinding De bindstartvertraging is bij foliebinding automatisch ingesteld op 0,0 s. KRONE adviseert deze instelling. Bij hoge rijsnelheid kan de bindstartvertraging bij foliebinding minimaal worden ingesteld: „ De waarde verhogen resp. verlagen, Pagina 153.
Pagina 159 Menu 10 "Handmatige bediening" (bij uitvoering "netbinding") EQG003-006 ü Het menuniveau is opgeroepen, Pagina 152. „ Om het menu te openen, selecteren. Æ Het display geeft het menu "Handmatige bediening" weer. De volgende statusindicaties kunnen in het display verschijnen: Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 160 14.14 Menu 10 "Handmatige bediening" (bij uitvoering "Net- en foliebinding") EQG003-007 ü Het menuniveau is opgeroepen, Pagina 152. „ Om het menu te openen, indrukken. Æ Het display geeft het menu "Handmatige bediening" weer. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 161 ü De aftakas is ingeschakeld. „ Om de netmotor in de toevoerpositie te bewegen, indrukken. „ Om de netmotor in de bindpositie te bewegen, indrukken. „ Om de netmotor in eindstand te bewegen, indrukken. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 162 NAME 02 NAME 03 NAME 04 EQ003-054 / EQ003-228 ü Het menu 13 "Tellers" is opgeroepen Pagina 162. „ Om het menu te openen, indrukken. Æ Het display geeft het menu 13-1 "Klantenteller" weer. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 163 Bedrijfsurenteller voor de desbetreffende klant Met de toetsen aan de zijkanten van de terminal kunnen de volgende functies worden bediend: Symbool Toelichting Aantal balen verhogen Aantal balen verlagen Weergegeven klantenteller op nul zetten Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 164 ü Het menu 13 "Tellers" is opgeroepen Pagina 162. „ Om het menu te openen, indrukken. Æ Het display geeft het menu 13–2 "Totaalteller" weer. De weergegeven symbolen in het werkscherm hebben de volgende betekenis: Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 165 ü Het menuniveau is opgeroepen, Pagina 152. „ Om het menu te openen, indrukken. Æ Het display geeft het menu "ISOBUS" aan. Het menu "ISOBUS" is afhankelijk van de uitrusting van de machine in de volgende ondermenu's onderverdeeld: Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 166 Pagina 166 14-6 TIM-software configureren (bij uitvoering "TIM 1.0"), Pagina 167 14-9 Omschakelen tussen terminals, zie Pagina 168 14.16.1 Menu 14-5 "KRONE SmartConnect" In dit menu kunnen de toegangsgegevens voor de KRONE SmartConnect (KSC) worden bekeken. 14-5 WLAN-NAME: 00011501 WLAN-KEY: afbb2bfac5 PRODUCT-CODE: C0060000600011501 EQG000-064 ü...
Pagina 167 TIM-functies starten (alleen te selecteren bij gesloten ach- terklep). TIM-functies stoppen. Hierbij wordt ook de registratie en de authenticatie tussen trekker en machine gescheiden. TIM-functies pauzeren. Hierbij wordt niet de registratie en de authenticatie tussen trekker en machine gescheiden. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 168 . De machine neemt geautomatiseerd de besturing van de TIM-functies op de trekker over, Pagina 144. 14.16.3 Menu 14-9 "Omschakelen tussen terminals" INFO Dit menu is alleen aanwezig wanneer er meerdere ISOBUS-terminals zijn aangesloten. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 169 Menu 15 "Instellingen" EQG003-036 ü Het menuniveau is opgeroepen, Pagina 152. „ Om het menu te openen, selecteren. Æ Het display geeft het menu "Instellingen" aan. Het menu "Instellingen" is ingedeeld in de volgende ondermenu's: Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 170 15-1 state: 8,3V 7,3V 5,2V 2,4V 7,9V EQG003-030 ü Menu 15 "Instellingen" is opgevraagd, Pagina 169. „ Om het menu te openen, indrukken. Æ Het display geeft het menu aan. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 171 Bindproces actief Slip rolbodem Messencassette boven Vulindicatie links Vulindicatie rechts Sluitihaak perskamer links Sluitihaak perskamer rechts Messengroep B naar buiten gezwenkt (bij uitvoering "Hydraulische messengroepschakeling") Messengroep B naar binnen gezwenkt (bij uitvoering "Hydraulische messengroepschakeling") Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 172 Sensor bedrijfsklaar Sensor heeft contact (metaal voor de sensor) Sensor contactloos (geen metaal voor de sensor) Kabelbreuk of kortsluiting Defect aan sensor of boordcomputer Kabelbreuk Kortsluiting 14.17.1.1 Sensor B08 "Messencassette boven" instellen RP000-053 Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 173 Zodra er een nieuwe waarde wordt opgeslagen, wordt de groene balk aan de zwarte balk aangepast. ü De perskamer is gesloten en leeg. ü Het menu 15-1 "Sensortest is opgeroepen. ü De sensor B09 of B10 is geselecteerd. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 174 De actortest dient voor het testen van de in de machine ingebouwde actoren. Een actor kan alleen worden getest als deze van stroom is voorzien. In het menu "Actortest" moet de actor daarom kort handmatig worden aangestuurd om zo eventuele fouten in de actoren te kunnen vaststellen. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 175 Messengroep B (bij uitvoering "Hydraulische messengroep- schakeling") Messengroep A (bij uitvoering "Hydraulische messengroep- schakeling") Zwaailicht (voor bepaalde landen) Werkverlichting netrol (bij uitvoering "Werkverlichting") E20/ E20/E21 Werkverlichting netrol (bij uitvoering "Net- en foliebinding" en "Werkverlichting") Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 176 Fouten worden alleen weergegeven als de actor ingeschakeld is en voor de actor een test mogelijk is. Er kan ook rechtstreeks op de actor de LED aan de stekker worden gecontroleerd. „ Om de actor in te schakelen, indrukken. „ Om de actor uit te schakelen, indrukken. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 177 In dit menu worden alle actieve en niet actieve storingen weergegeven. De storingen worden met een storingsnummer, hoe vaak de storing is opgetreden en de tijd van de bedrijfsurenteller toen de storing voor het eerst optrad, weergegeven. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 178 Afzonderlijke storingen • De geselecteerde storing wordt gewist. wissen • Alleen niet actieve storingen kunnen worden gewist. Alle storingen wissen • Alle niet actieve storingen worden gewist. Terugkerende symbolen Pagina 151. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 179 „ Om de te wissen storing te selecteren, resp. indrukken. „ Om de storing te wissen, indrukken. Alle storingen wissen Alleen niet actieve storingen (grijze achtergrond) kunnen worden gewist. „ Om alle storingen te wissen, indrukken. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 180 Daardoor kunnen er ernstige ongelukken ontstaan „ Om te voorkomen dat er functies bij vergissing worden gestart, moeten de stuurventielen van de trekker bij transportritten over de weg in de neutrale stand staan en vergrendeld zijn. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 181 „ De machine met wielwiggen beveiligen tegen wegrollen. „ Voor het loskoppelen van de machine van de trekker de achterklep volledig sluiten. „ De machine stoppen en beveiligen, Pagina 28. „ De steunvoet in de steunstand brengen, Pagina 78. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 182 „ De tussenas (2) in de tussenasketting (1) leggen. „ De tussenasketting (1) in de houder (3) ophangen. Bij ophanging onder van de dissel RPG000-137 „ De tussenashouder (1) uitklappen en de tussenas (2) op de tussenashouder (1) leggen. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 183 Wanneer de machine voor het transport op een vrachtwagen of trein niet correct wordt beveiligd, kunnen componenten door de werking van de rijwind ongewenst losraken. Daardoor kunnen er ernstige ongelukken of materiaalschade ontstaan. „ Onderstaande maatregelen voor de borging van bewegende machinedelen uitvoeren. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 184 „ De zijkap (1) voorzichtig sluiten. „ De kabelbinder (2) om de sluitinghouder (4) aanbrengen en vasttrekken. 15.5.2 Voorraadkastklep borgen RPG000-224 „ Om de voorraadkastklep (1) te borgen, een gordel (2) om de voorraadkastklep (1) en de beschermbuis (3) leggen en vastdraaien. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 185 Pagina 28. „ De achterklep sluiten. „ De pick-up in de transportstand heffen, Pagina 84. „ Controleren of alle veiligheidsinrichtingen vergrendeld zijn. „ De kettingen van het hefgereedschap aan de aanslagpunten van de machine aanbrengen. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 186 De sjorpunten aan de machine zijn met een aanwijzingssticker gemarkeerd, Pagina 34. RPG000-219 1 2 sjorpunten vooraan RPG000-220 1 2 sjorpunten achteraan (telkens een aan de linker- en rechterzijde van de machi- Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 187 „ Om ongevallen te voorkomen, moeten de principiële veiligheidsroutines worden gelezen en opgevolgd, Pagina 28. 16.1 Persdruk instellen Bij uitvoering "KRONE bedieningseenheid DS 100" „ De persdruk via de bedieningseenheid instellen, Pagina 113. Bij uitvoering "Comfort 1.0" „ De persdruk via het terminal instellen, Pagina 142.
Pagina 188 „ Het menu 10 "Handmatige bediening" in het terminal openen, Pagina 159. „ Om de nettoevoerarm in de opgeslagen toevoerpositie naar de ronde baal toe te bewegen, indrukken. „ Om de nettoevoerarm in de opgeslagen eindpositie te bewegen, indrukken. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 189 „ De trekker starten. „ De nettoevoerarm in richting toevoerpositie bewegen tot de nettoevoerarm (1) zo dicht naar de aanslag (2) beweegt, dat de afstand X=3-5 mm bedraagt. „ De nieuwe positie opslaan. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 190 „ De nettoevoerarm zolang in richting eindpositie bewegen tot de conische wals (3) tegen de isolatie van de aandrukas (2) ligt en de folie tussen isolatie en conische wals vastgeklemd zit. „ De nieuwe positie opslaan. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 191 „ De nettoevoerarm in richting van de eindpositie bewegen tot de maat Y=410 mm bedraagt. „ De nieuwe positie opslaan. 16.4 Bindmateriaaloverhang instellen RP000-877 I Uitvoering "Netbinding" II Uitvoering "Net- en foliebinding" Na elk binden met het net X=170–200 mm of de folie Y=230–260 mm uitsteken. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 192 Instellingen 16.5 Netrem instellen RP000-878 Netbinding: door KRONE vooringestelde maat Z=365 mm Foliebinding: door KRONE vooringestelde maat Z=370-375 mm Wanneer de bindmateriaaloverhang (1) niet X=170–200 mm of Y=230–260 mm bedraagt, moet de draadkabel (5) als volgt worden ingesteld. Hoe groter de maat Z van de draadkabel (5), des te groter is de bindmateriaaloverhang (1).
Pagina 193 Pagina 100. De vooringestelde maat X voor net- en foliebinding bedraagt X=21 mm. Wanneer voor de binding geen net of geen folie van "KRONE excellent" werd gebruikt, is het mogelijk dat de remkracht aan de oogbout (3) moet worden ingesteld. ü De machine is stopgezet en beveiligd, Pagina 28.
Pagina 194 „ De axiale speling X van de remschijf (4) tot de instelring (1) meten. Wanneer de axiale speling niet X=1–2 mm bedraagt: „ De hendel (6) opheffen. „ De remschijf (4) met rolopname (3) naar voren zwenken en de remschijf (4) lostrekken. „ De draadpen (2) losmaken en de stelring (1) demonteren. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 195 „ Om de vergrendelingsbout met kogelkop (3) te vergrendelen, de kogelkop rechtsom draaien tot de spanhuls (4) zich door de sleuf beweegt. „ Gelijktijdig de spanhendel (2) omlaag naar de boring bewegen. Æ De drukveer drukt de bout automatisch in de boring. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 196 „ Om voor de foliebinding de conische wals (1) te ontgrendelen, de vergrendelingsschuif (2) lostrekken en met de klok mee draaien om deze in stand (II) te laten vastklikken. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 197 De volgende controle aan de rechter en linker machinezijde op gelijke wijze uitvoeren: „ Controleren of de maat X aan de veer (2) X=15 mm bedraagt. „ Wanneer de maat niet X=15 mm bedraagt, de maat op de moer (3) instellen. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 198 De volgende controle aan de rechter en linker machinezijde op gelijke wijze uitvoeren: „ Controleren of de maat X aan de veer X=5 mm bedraagt. „ Wanneer de maat niet X=5 mm bedraagt, de maat op de moer (3) instellen. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 199 In de afbeelding is de onderkant van de tegenhoudkam weergegeven. Stand II Wanneer de blauwe stroken (1) van de eerste nettoevoerwals vertraagd of niet worden meegenomen, kunnen de trapeziumvormige rubbers (4) worden omgedraaid. Daardoor wordt een extra ondersteuning bereikt. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 200 De werkverlichting binnen bij de zijkappen aan de linker en rechter machinezijde kan naar wens worden ingesteld. De werkverlichting wordt in- en uitgeschakeld via de toetsen de terminal, Pagina 134. RPG000-101 „ De lamp (1) zo draaien, dat het gewenste gebied wordt verlicht. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 201 Afstrijker op de omkeerassen instellen zie Pagina 219 Afstrijker op de vastzittende omkeerrollen in- zie Pagina 219 stellen Remschijf van de netrem voorbereiden zie Pagina 52 De machine volgens smeerschema smeren zie Pagina 204 Binden activeren en functies controleren zie Pagina 78 Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 202 Hydraulische slangen controleren zie Pagina 237 Omkeerbuizen of conische walsen van de bin- zie Pagina 213 ding reinigen Elektrische verbindingskabels controleren en indien nodig door een KRONE servicepartner laten repareren of wisselen 17.1.2 Onderhoud – na ieder seizoen Componenten Machine reinigen zie Pagina 213 De machine volgens smeerschema smeren zie Pagina 204...
Pagina 203 Onderhoud Onderhoudstabel 17.1 Componenten Hydraulische slangen op lekkage controleren zie Pagina 237 en indien nodig door KRONE servicepartner laten wisselen Bus en trekoog reinigen zie Pagina 215 Messen controleren/vervangen zie Pagina 221 17.1.4 Onderhoud – eenmalig na 50 uur Olie verversen Hoofdaandrijving zie Pagina 212 17.1.5...
Pagina 204 Smeerschema 17.1.9 Onderhoud – om de 2 jaar Componenten Persluchtreservoir door KRONE servicepart- ner laten controleren Pneumatische remcilinder door KRONE serv- icepartner laten onderhouden 17.2 Smeerschema LET OP Schade aan lagerpunten Bij gebruik van andere dan de vrijgegeven smeervetten en bij gebruik van verschillende smeervetten kan er schade aan de gesmeerde componenten ontstaan.
Pagina 205 Onderhoud Smeerschema 17.2 Linkerzijde van de machine RPG000-029 Elke 20 bedrijfsuren (3) Bij uitvoering "Tandemas" Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 206 Onderhoud 17.2 Smeerschema Elke 50 bedrijfsuren Rechterzijde en achterzijde van de machine RPG000-030 Elke 20 bedrijfsuren (2) Bij uitvoering "Tandemas" Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 207 Pos. Smeermiddelhoeveelheid Smeerinterval 18 g 50 uur 30 g 20 g 17.4 Aandraaimomenten Afwijkende aandraaimomenten Alle schroefverbindingen moeten principieel met de hierna vermelde aandraaimomenten worden vastgedraaid. Afwijkingen van de tabel zijn overeenkomstig gemarkeerd. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 208 De tabel geldt niet voor verzonken schroeven met binnenzeskant wanneer de verzonken schroef over de binnenzeskant wordt aangehaald. DV000-001 Maat schroefdraad Sterkteklasse op de boutkop Sterkteklasse 10.9 12.9 Aandraaimoment (Nm) 1050 1220 1100 1550 1800 1450 2100 2450 Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 209 Metrische draadschroeven met verzonken kop en binnenzeskant INFO De tabel geldt alleen voor verzonken schroeven met binnenzeskant en metrische schroefdraad die via de binnenzeskant worden aangedraaid. DV000-000 Maat schroefdraad Sterkteklasse op de boutkop Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 210 Maximaal aandraaimoment (Nm) (± 10%) M10x1 M12x1,5 G1/4“ M14x1,5 M16x1,5 M18x1,5 M20x1,5 G1/2“ M22x1,5 M24x1,5 G3/4“ M33x2 Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 211 Banden visueel controleren „ De banden op sneden en breuken visueel controleren. Æ Wanneer er sneden of breuken in de banden aanwezig zijn, de banden door een KRONE servicepartner laten repareren of wisselen. Onderhoudsintervallen voor visueel controleren van de banden, Pagina 201.
Pagina 212 ð De olie moet tot de controle- en vulboring (3) reiken. Wanneer de olie tot de controle- en vulboring (3) reikt: „ De afsluitschroef van de controle- en vulboring (3) monteren, aandraaimoment Pagina 210. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 213 Zo kunnen mechanische blokkades worden uitgesloten. „ Indien nodig de reiniging meerdere malen per dag herhalen. 17.8 Omkeerbuizen of conische walsen van de binding reinigen De onderhoudsintervallen bevinden zich in de onderhoudstabel, Pagina 201. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 214 17.8 Omkeerbuizen of conische walsen van de binding reinigen Bij uitvoering "Netbinding" RP000-467 „ Alle vaststaande omkeerbuizen (1) en het remvlak van de remschijf (2) in de bindeenheid van eventuele opgetreden corrosie reinigen. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 215 Het trekoog moet altijd horizontaal in de trekbek gekoppeld zijn. De slijtagegrens van de bus (1) in het trekoog (2) ligt bij X=43 mm. Wanneer de maat X wordt overschreden, moet het trekoog (1) door een KRONE servicepartner worden vervangen. „ Om de slijtage te minimaliseren, de bus (1) en het trekoog (2) dagelijks reinigen en met vet smeren.
Pagina 216 „ Controleren of de schroefverbindingen (1) of (2) met het correcte aandraaimoment werden gemonteerd. „ De schroefverbindingen (1) op de dissel met het aandraaimoment 210 Nm vastdraaien. „ De schroefverbindingen (2) op het trekoog met het aandraaimoment 730 Nm vastdraaien. Onderhoudsinterval, Pagina 201. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 217 Om de afstrijkrail (1) in te stellen de afstrijkversterkers (3) loshalen: „ De schroefverbindingen (2) losdraaien. Æ De afstrijkversterkers (3) kunnen in het langgat iets naar boven of onderen worden bewogen. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 218 „ Om de afstrijkrail (1) dichter tegen de spiraalwals (2) aan te leggen, de instelschroeven (4) rechtsom draaien. ð De afstrijkrail (1) beweegt zich dichter naar spiraalwals (2) toe. Wanneer de afstrijkrail tegen de spiraalwals aanligt: „ De schroefverbindingen (3) vastdraaien. „ De contramoeren van de instelschroeven (4) vastdraaien. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 219 Afstrijker op de vastzittende omkeerrollen instellen Alle afstrijkers op de vastzittende omkeerrollen moeten regelmatig worden gecontroleerd en ingesteld. De volgende afbeelding toont de positie van de vastzittende omkeerrollen (1) in de perskamer waaraan afstrijkers zijn gemonteerd. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 220 Wanneer de nokkenschakelkoppeling tijdens het persen op de tussenas bij overbelasting werd geactiveerd, dan als volgt te werk gaan: „ De aftakas uitschakelen. „ De aftakas bij laagste toerental inschakelen, tot nokkenschakelkoppeling is ingeschakeld. „ De aftakas op nominaal toerental brengen. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 221 „ Bij het inzetten van de messen (1) erop letten dat deze correct op de messenschakelas en in het midden van de sleuf (2) liggen. „ Na het inzetten van alle messen (1) controleren of alle messen (1) op één lijn staan. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 222 „ Het meegeleverde gereedschap (1) demonteren. „ Het gereedschap (1) op de mesbeveiligingsas (2) zetten en in positie (I) draaien en laten vastklikken. Æ Na het vergrendelen de mesbeveiligingsas (2) zwenken de messen zelfstandig naar boven in de werkstand. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 223 „ Aan beide kanten van de machine de spanhuls (1) in de opening (3) slaan. 17.18 Messen slijpen INFO KRONE adviseert voor het slijpen van de messen het gebruik van de KRONE messenslijper. Neem contact op met uw KRONE vakhandelaar. Zie handleiding van de externe messenslijper voor meer informatie. Comprima F 125 XC...
Pagina 224 De enkelmesbeveiliging voorkomt dat de messen bij contact met vreemde voorwerpen worden beschadigd. Opdat de enkelmesbeveiliging correct functioneert, moeten de borgrollen soepel gedraaid kunnen worden. Bij iedere meswissel controleren of de borgrollen soepel draaien. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 225 De aandrijfkettingen (1, 2) worden met de trekveren (3) gespannen. De maat X en X van de gespannen veerlengte moet X =60 mm en X =60 mm bedragen. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 226 ü De machine is stopgezet en beveiligd, Pagina 28. ü De rechter zijkap is geopend. „ Om de aandrijfketting (1) te spannen, met de moer aan de oogbout (3) de maat X=200 mm instellen. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 227 „ Om de aanslag in te stellen, met de moer (8) de maat X =105-110 mm instellen. „ Erop letten dat de houder (6) en aanslagrubber (7) elkaar niet aanraken en er een weinig afstand is. INFO De aandrijfketting wordt via de centrale kettingsmering van olie voorzien, Pagina 104. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 228 ü De rechter zijkap is geopend. „ Om de aandrijfketting (1) te spannen, met de moer (2) de maat X=220 mm instellen. INFO De aandrijfketting wordt via de centrale kettingsmering van olie voorzien, Pagina 104. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 229 „ Controleren of de maat van de veer Y=490-500 mm bedraagt. Als de maat X=10 mm zo niet kan worden bereikt: „ De schroeven (4) in de andere boringen omzetten die zich naast de bestaande boorgaten bevinden. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 230 „ De stelring bij de schroefverbinding van de omkeeras (4) door uitdraaien van de draadpen demonteren. „ De schroefverbinding van de omkeeras (4) demonteren. „ De omkeerrol/-as (4) uit positie [I] demonteren en in positie [II] monteren. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 231 „ De draadpen (2) losmaken en de stelring (1) demonteren. „ Met passchijven de gewenste axiale speling X instellen. „ De stelring (1) monteren en de draadpen (2) vastdraaien. „ De remschijf (4) op de rolopname (3) schuiven en in de machine terugzwenken. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 232 „ Wanneer er olie uitgetreden is, de slang aan de pomp (7) monteren. „ De ontluchtingsschroef (2) openen. „ De pomp (7) met de hand bedienen tot er olie zonder bellen uit het verdelerblok (1) stroomt. „ De ontluchtingsschroef (2) sluiten. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 233 „ Erop letten dat rubber afdichtingen (7) niet met een sterk reinigingsmiddel worden gereinigd. „ De veer en de stopkraan (5) monteren. „ De kap (6) er handvast aanschroeven. „ De doseereenheid (2) in de verdeler (3) zetten en er handvast aanschroeven. „ De dopmoer (1) op de doseereenheid (2) handvast aanschroeven. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 234 6 Afdichtingsring 3 Filterelement 7 Afdekkap 4 Afstandsstuk 8 Haakspringring Het luchtfilter (1) reinigen de perslucht en beschermen de persluchtrem tegen storingen. De persluchtrem blijft ook bij verstopt filterelement (3) in beide stromingsrichtingen bedrijfsklaar. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 235 Schade aan het persluchtreservoir door water in de persluchtinstallatie Door water in de persluchtinstallatie ontstaat corrosie, die het persluchtreservoir beschadigt. „ Het ontwateringsventiel volgens de onderhoudstabel controleren en reinigen, Pagina 201. „ Een defect ontwateringsventiel onmiddellijk vervangen. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 236 „ Via visuele controle vaststellen of het ontwateringsventiel (2) niet defect of vervuild is. Æ Wanneer het ontwateringsventiel (2) defect is en niet meer afdicht, het ontwateringsventiel (2) onmiddellijk door een KRONE servicepartner laten vervangen. Æ Wanneer het ontwateringsventiel (2) vervuild is, het ontwateringsventiel (2) reinigen.
Pagina 237 Bij de controle van de hydraulische slangen moeten de landspecifieke voorschriften (bijv.: BGVU) in acht worden genomen. Visuele controle uitvoeren „ Alle hydraulische slangen visueel op beschadigingen en lekkage controleren en indien nodig door geautoriseerd vakpersoneel laten vervangen. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 238 Wanneer de comfort-elektronica weer correct werkt: „ De kartelschroeven (4) eruit draaien. De pick-up en de messencassette kunnen via het terminal worden bediend. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 239 „ Rijd aan het begin van het persen langzamer tot het opgenomen oogstgoed in de perskamer rolt. „ De machine via de dissel door een KRONE Servicepartner De machinehoogte is niet pas- send bij de trekker ingesteld. passend laten instellen, Pagina 52.
Pagina 240 Mogelijke oorzaak Oplossing De machine is aan de voorzij- „ De instelling van de dissel controleren. de te laag opgehangen. „ Indien nodig de disselhoogte door de KRONE servicepartner laten aanpassen, Pagina 52. 18.2 Storingen tijdens of na het persen Storing: De rolbodem draait langzamer dan hij zou moeten. Er ontstaat slip.
Pagina 241 „ Alleen bindmateriaal in de voorgeschreven kwaliteit Het bindmateriaal is ge- scheurd. gebruiken. KRONE adviseert één van de "KRONE excellent" producten, zie sticker op de machine met het nummer 27 016 326 *. Storing: De ronde baal is tonvormig. Daardoor scheurt het bindmateriaal in het midden open.
Pagina 242 Pagina 188. voerpositie is. „ Het toerental controleren. Het mag niet groter dan Het toerental is te hoog. 540 o.p.m. zijn. Storing: Het net wordt na de bindstart niet getransporteerd. Mogelijke oorzaak Oplossing Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 243 Mogelijke oorzaak Oplossing De snijeenheid is stomp „ Verontreinigingen bij de snijeenheid verwijderen. „ Indien nodig de snijeenheid door een KRONE servicepartner laten vervangen. „ Verontreinigingen bij de snijeenheid verwijderen. De snijeenheid wordt niet ge- activeerd.
Pagina 244 De druk is te gering omdat de „ De oliehoeveelheid verhogen, Pagina 232. oliepomp wordt niet voor volle „ De oliepomp door een KRONE servicepartner laten slag wordt ingedrukt. demonteren en reinigen of wisselen. „ Aanbevolen olie gebruiken, De olie is te dik.
Pagina 245 Pagina 248. Opbouw van een foutmelding De foutmelding is volgens het volgende patroon opgebouwd: bijv. foutmelding "520192-19 " CAN1 520192 CAN1 SPN (Suspect Parameter FMI=soort fout, zie Pagi- Symbool Number) = storingsnummer na 246 Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 246 De bovenste grenswaarde is overschreden. De onderste grenswaarde is bereikt. De onderste grenswaarde is onderschreden. Er is een CAN-communicatiestoring opgetreden. De gegevens wijken naar boven af. De gegevens wijken naar beneden af. Aan de voorwaarde is voldaan. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 247 „ Bij een actorfout een actortest uit te voeren om de status van de actor te identificeren, Pagina 174. „ Bij een sensorfout een sensortest uit te voeren om de status van de sensor te identificeren, Pagina 170. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 248 Storing, oorzaak en oplossing 18.5 Storingen van het elektrisch systeem/elektronica Hoe meer informatie aan uw leverancier wordt meegedeeld, hoe eenvoudiger het is om de foutoorzaak te verhelpen. 18.5.4 Foutenlijst >>> 2 Fehlerliste_D2515020105300016_nl [} 249] Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 249 Foutenlijst Softwareversie: D2515020105400018_300 Besturingsapparaat: KMC...
Pagina 250 Storingsnummer Storingstekst Beschrijving Afbeelding KMC-520192-19 CAN 1 - CAN-storing tussen Er is een CAN-storing opgetreden besturingsapparaten tussen besturingsapparaten op CAN 1. KMC-520193-19 CAN 2 - CAN-storing tussen Er is een CAN-storing opgetreden besturingsapparaten tussen besturingsapparaten op CAN 2. KMC-520194-19 CAN 3 - CAN-storing tussen Er is een CAN-storing opgetreden besturingsapparaten tussen besturingsapparaten op CAN 3.
Pagina 251 Storingsnummer Storingstekst Beschrijving Afbeelding KMC-521102-4 Spanningsgroep UB3 - De ingangsspanning van de betreffende Onderspanning herkend spanningsgroep is te laag. KMC-521102-5 Spanningsgroep UB3 - Massafout Er is een massafout aan de voedingsspanning opgetreden. KMC-521102-6 Spanningsgroep UB3 - Overbelasting De maximale belasting aan de voedingsspanning werd overschreden.
Pagina 252 Storingsnummer Storingstekst Beschrijving Afbeelding KMC-521107-3 Voedingsspanning - Overspanning De spanningsvoorziening bij aansluiting UE is hoog. KMC-521107-4 Voedingsspanning - Onderspanning De spanningsvoorziening bij herkend aansluiting UE is laag. KMC-521108-11 Besturingsapparaat - Algemene Het spanningsgroepen-relais UB1 niet storing geslaagd voor de zelftest. KMC-521109-11 Besturingsapparaat - Algemene Het spanningsgroepen-relais UB2 niet...
Pagina 253 Storingsnummer Storingstekst Beschrijving Afbeelding KMC-521351-11 Besturingsapparaat - Algemene storing KMC-522000-7 Snelstopschakelaar - Logische fout De snelstopschakelaar werd bediend. mechanica KMC-522001-7 Snelstop-bevestigingsbeugel - De snelstop-bevestigingsbeugel werd Logische fout mechanica bediend. KMC-522005-2 Tussenas - Logicafout elektronica De tussenas draait en de bedrijfstoestand is rijden op de weg. KMC-522005-16 Tussenas - Bovenste grenswaarde De tussenas draait sneller dan...
Pagina 254 Storingsnummer Storingstekst Beschrijving Afbeelding KMC-522026-7 Binding net staat - Logische fout Het bindmateriaal staat na een mechanica bepaalde tijd bij actieve binding. KMC-522027-7 Binding net wordt aangetrokken - Het bindmateriaal wordt door de baal Logische fout mechanica getrokken hoewel de binding niet werd gestart.
Pagina 255 Storingsnummer Storingstekst Beschrijving Afbeelding KMC-522048-7 Achterklep geopend - Logische fout De achterklep is bij de bedrijfstoestand mechanica rijden op de weg geopend. KMC-522049-7 Achterklep geopend - Logische fout Er werd een niet gesloten achterklep mechanica herkend hoewel sinds het laatste sluiten geen binding heeft plaatsgevonden.
Pagina 256 Storingsnummer Storingstekst Beschrijving Afbeelding KMC-522078-16 Vochtmeting - Bovenste grenswaarde De bovenste grenswaarde van de overschreden vochtigheid werd bij de vochtmeting onderschreden. KMC-522079-18 Vochtmeting - Onderste grenswaarde De onderste grenswaarde van de onderschreden vochtigheid werd bij de vochtmeting onderschreden. KMC-522080-7 Binding folie niet aangetrokken - Het bindmateriaal werd bij geactiveerde Logische fout mechanica binding niet door de baal aangenomen/...
Pagina 257 Storingsnummer Storingstekst Beschrijving Afbeelding KMC-522098-7 Achterklep combi geopend - Er werd een niet gesloten achterklep Logische fout mechanica herkend hoewel sinds het laatste sluiten geen binding heeft plaatsgevonden. KMC-522101-3 Sensor B01 Toerental perskamer - Kabelbreuk KMC-522101-4 Sensor B01 Toerental perskamer - Kortsluiting naar aarde of UB KMC-522102-3 Sensor B02 Binden actief -...
Pagina 258 Storingsnummer Storingstekst Beschrijving Afbeelding KMC-522109-4 Sensor B09 Vulindicatie links - Kabelbreuk of kortsluiting naar aarde KMC-522110-3 Sensor B10 Vulindicatie rechts - Kortsluiting naar UB KMC-522110-4 Sensor B10 Vulindicatie rechts - Kabelbreuk of kortsluiting naar aarde KMC-522111-3 Sensor B11 Sluithaak perskamer links - Kabelbreuk KMC-522111-4 Sensor B11 Sluithaak perskamer...
Pagina 259 Storingsnummer Storingstekst Beschrijving Afbeelding KMC-522122-3 Sensor B22 Bevestigingsarm links geopend - Kabelbreuk KMC-522122-4 Sensor B22 Bevestigingsarm links geopend - Kortsluiting naar aarde of KMC-522123-3 Sensor B23 Bevestigingsarm rechts geopend - Kabelbreuk KMC-522123-4 Sensor B23 Bevestigingsarm rechts geopend - Kortsluiting naar aarde of KMC-522124-3 Sensor B24 Detectie foliescheur - Kabelbreuk...
Pagina 260 Storingsnummer Storingstekst Beschrijving Afbeelding KMC-522141-3 Sensor B41 Messengroep B naar binnen gezwenkt - Kabelbreuk KMC-522141-4 Sensor B41 Messengroep B naar binnen gezwenkt - Kortsluiting naar aarde of UB KMC-522142-3 Sensor B42 Messengroep A naar buiten gezwenkt - Kabelbreuk KMC-522142-4 Sensor B42 Messengroep A naar buiten gezwenkt - Kortsluiting naar aarde of UB KMC-522143-3...
Pagina 261 Storingsnummer Storingstekst Beschrijving Afbeelding KMC-522161-3 Sensor B61 Binding 1 (passief) - Kortsluiting naar UB KMC-522161-4 Sensor B61 Binding 1 (passief) - Kabelbreuk of kortsluiting naar aarde KMC-522162-3 Sensor B62 Binding 2 (actief) - Kabelbreuk KMC-522162-4 Sensor B62 Binding 2 (actief) - Kortsluiting naar aarde of UB KMC-522163-3 Sensor B63 Binding 3 (actief) (touw) -...
Pagina 262 Storingsnummer Storingstekst Beschrijving Afbeelding KMC-522177-3 Sensor B77 Positie hefinrichting van de baal - Kortsluiting naar UB KMC-522177-4 Sensor B77 Positie hefinrichting van de baal - Kabelbreuk of kortsluiting naar aarde KMC-522182-3 Sensor B82 Richtingindicatie - Kortsluiting naar UB KMC-522182-4 Sensor B82 Richtingindicatie - Kabelbreuk of kortsluiting naar aarde KMC-522183-3 Sensor B83 Overlastbeveiliging riem...
Pagina 263 Storingsnummer Storingstekst Beschrijving Afbeelding KMC-522250-16 Sensor - B58 Gewichtsmeting wikkeltafel rechtsachter - B59 Gewichtsmeting wikkeltafel linksvoor - Bovenste grenswaarde overschreden KMC-522250-18 Sensor - B58 Gewichtsmeting wikkeltafel rechtsachter - B59 Gewichtsmeting wikkeltafel linksvoor - Onderste grenswaarde onderschreden KMC-522251-16 Sensor - B57 Gewichtsmeting wikkeltafel linksachter - B60 Gewichtsmeting wikkeltafel rechtsvoor...
Pagina 264 Storingsnummer Storingstekst Beschrijving Afbeelding KMC-522306-3 Actor Q06 Aandrijving wikkelarm - Kabelbreuk of kortsluiting naar UB KMC-522306-6 Actor Q06 Aandrijving wikkelarm - Kortsluiting naar aarde KMC-522307-3 Actor K07 Perskamer sluiten - Kabelbreuk of kortsluiting naar UB KMC-522307-6 Actor K07 Perskamer sluiten - Kortsluiting naar aarde KMC-522308-3 Actor K08 Perskamer openen -...
Pagina 265 Storingsnummer Storingstekst Beschrijving Afbeelding KMC-522316-3 Actor K16 Bevestigingsarmen openen - Kabelbreuk of kortsluiting naar UB KMC-522316-6 Actor K16 Bevestigingsarmen openen - Kortsluiting naar aarde KMC-522317-3 Actor K17 Bevestigingsarmen sluiten - Kabelbreuk of kortsluiting naar UB KMC-522317-6 Actor K17 Bevestigingsarmen sluiten - Kortsluiting naar aarde KMC-522319-3 Actor K19 Rem wikkelarm -...
Pagina 266 Storingsnummer Storingstekst Beschrijving Afbeelding KMC-522333-3 Actor K55 Centrale smering vet - Kabelbreuk of kortsluiting naar UB KMC-522333-6 Actor K55 Centrale smering vet - Kortsluiting naar aarde KMC-522338-3 Actor K38 Voorstuurventiel 1 - Kabelbreuk of kortsluiting naar UB KMC-522338-6 Actor K38 Voorstuurventiel 1 - Kortsluiting naar aarde KMC-522339-3 Actor K39 Voorstuurventiel 2 -...
Pagina 267 Storingsnummer Storingstekst Beschrijving Afbeelding KMC-522352-3 Actor Q52 Voorstuurventiel 3 - Kabelbreuk of kortsluiting naar UB KMC-522352-6 Actor Q52 Voorstuurventiel 3 - Kortsluiting naar aarde KMC-522353-3 Actor K53 Bevestigingsarmen links - Kabelbreuk of kortsluiting naar UB KMC-522353-6 Actor K53 Bevestigingsarmen links - Kortsluiting naar aarde KMC-522353-6 Actor K54 Bevestigingsarmen rechts...
Pagina 268 Storingsnummer Storingstekst Beschrijving Afbeelding KMC-522402-3 Kabelbreuk of kortsluiting naar UB KMC-522402-3 Kabelbreuk of kortsluiting naar UB KMC-522420-3 Licht E20 Werkverlichting netrol - Kabelbreuk of kortsluiting naar UB KMC-522420-6 Licht E20 Werkverlichting netrol - Kortsluiting naar aarde KMC-522421-3 Licht E21 Werkverlichting foliebinding - Kabelbreuk of kortsluiting naar UB KMC-522421-6 Licht E21 Werkverlichting foliebinding...
Pagina 269 Storingsnummer Storingstekst Beschrijving Afbeelding KMC-522456-3 Actor K56 Spanhydrauliek vullen - Kabelbreuk of kortsluiting naar UB KMC-522456-6 Actor K56 Spanhydrauliek vullen - Kortsluiting naar aarde KMC-522462-3 Actor K12 Balenoverdracht heffen - Kabelbreuk of kortsluiting naar UB KMC-522462-6 Actor K12 Balenoverdracht heffen - Kortsluiting naar aarde KMC-522463-3 Actor K13 Balenoverdracht neerlaten...
Pagina 270 Storingsnummer Storingstekst Beschrijving Afbeelding KMC-522531-0 Meetversterker time-out van CAN- berichten van KMB 1 KMC-522532-0 Fout van de KMB module 2 KMC-522533-0 Meetversterker time-out van CAN- berichten van KMB 2 KMC-522534-0 Fout van de KMB module 3 KMC-522536-0 Fout van de KMB module 4 KMC-522537-0 Meetversterker time-out van CAN- berichten van KMB 4...
Pagina 271 ð Als de maat X niet X=340 mm bedraagt, moet de achterklepsluiting worden ingesteld. „ Om de achterklepsluiting in te stellen, de moer (1) zo ver losdraaien of vastdraaien, tot de maat X=340 mm bedraagt. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 272 Gevaar voor letsel door niet-inachtneming van de veiligheidsroutines Wanneer de veiligheidsroutine niet in acht wordt genomen, kunnen personen ernstig letsel oplopen of worden gedood. „ Om ongevallen te voorkomen, moeten de principiële veiligheidsroutines worden gelezen en opgevolgd, Pagina 28. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 273 „ Alleen een machine met intacte reminstallatie mag voor de werkzaamheden op het veld of het rijden op de weg worden gebruikt. „ Veranderingen aan de reminstallatie mogen zonder goedkeuring van de fa. KRONE niet worden uitgevoerd. „ Voor natuurlijke slijtage, gebreken door overbelasting en veranderingen aan de reminstallatie biedt de fa.
Pagina 274 „ De borgring (3) monteren. „ De remcilinder (6) monteren. „ Controleren of de wielen bij geloste rem vrij draaien. Æ De wielen moeten ongeremd, zonder aanloopgeluiden, vrij kunnen draaien. Remhendel instellen (bij uitvoering "Hydraulische rem") RP000-431 Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 275 Max. cilinderslag bij membraanremcilinder met 16"/20": ongeveer 75 mm RP000-685 ü De machine is stopgezet en beveiligd, Pagina 28. ü De dikte van de voering van de remschoenen moet een minimum dikte hebben, Pagina 273. ü De remtrommels werden gecontroleerd, Pagina 273. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 276 De bediening van het remsysteem is in de fabriek ingesteld. Een instelling is noodzakelijk wanneer • de remwerking minder wordt (bijv. door slijtage aan de remschoenen) en/of • de bedieningsweg van de remcilinder W zich niet in het gebied van W=25±5 mm bevindt. 3.1 3.2 RP000-433 Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 277 ð Wanneer het uitsteken van de schroefdraad bij de gaffelkoppen niet Z=0 mm bedraagt, moeten de remhendels (1.1, 1.2) worden ingesteld. „ Controleren of de wielen bij geloste rem vrij draaien. Æ De wielen moeten ongeremd, zonder aanloopgeluiden, vrij kunnen draaien. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 278 „ Machine veilig ondersteunen wanneer onder de machine moet worden gewerkt, Pagina 28. De aanzetpunten van de krik bevinden zich links en rechts op de enkele as of de tandemas en zijn met stickers gemarkeerd. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 279 Reparatie, onderhoud en instellingen door vakpersoneel Aanzetpunten van de krik 19.2 Voorbeeldafbeelding van een enkele as: RPG000-177 1 Aanzetpunt krik linksachter 2 Aanzetpunt krik rechtsachter Voorbeeldafbeelding van een tandemas: RP000-869 1 Aanzetpunt krik linksachter 2 Aanzetpunt krik rechtsachter Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 280 Rubber • Alle rubberen delen (slangen, banden...) moeten voor recycling worden ingeleverd bij een inzamelpunt voor rubber. Elektronisch afval • Alle elektronische onderdelen moeten naar een inzamelpunt voor afgedankte elektronische apparatuur worden gebracht. Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 281 Zonder uitvoering "Snijinrichting": Transportwalsbasis heffen/neerlaten Bij uitvoering "Snijinrichting": Messencassette heffen/neerlaten Messengroep B (bij uitvoering "Hydrauli- sche messengroepschakeling") Messengroep A (bij uitvoering "Hydrauli- sche messengroepschakeling") – Hydraulische steunvoet >>> 2 150102161_01 Comprima F [} 282] Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 283 Afstrijker voor de spiraalwals instellen ..... 217 Brandgevaar ............23 Afvalverwijdering ..........280 Bus en trekoog reinigen ........215 Afwijkende functies van het KRONE ISOBUS- terminal............. 132 Afzonderlijke storingen wissen ......179 Alle storingen wissen........179 Andere geldende documenten ......9 Automatisch oproepen van het scherm rijden op de weg ..............
Pagina 284 Trefwoordenlijst Camera op de KRONE ISOBUS-terminal CCI 800 De machine voorbereiden voor het rijden op de of CCI 1200 aansluiten ........73 weg ..............181 Centrale kettingsmeerinstallatie onderhouden . 232 De machine voorbereiden voor het transport ... 183 Centrale kettingsmering Demonteren............
Pagina 285 Functiebeschrijving net- en foliebinding ..... 46 Gewasgeleiderol..........87 Functiebeschrijving netbinding ......45 Stootplaat demonteren ......89 Functiebeschrijving snijinrichting ......46 Gewasgeleiderol instellen ........87 Functiewijze van TIM 1.0........144 Fundamentele veiligheidsaanwijzingen ....15 Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 286 Handmatige bediening van de binding ..... 122 KRONE bedieningseenheid DS 100 ....106 Het begrip "Machine".......... 10 KRONE bedieningseenheid DS 100 aansluiten . 65 Het persen afsluiten, het binden starten en ronde KRONE ISOBUS-terminal (CCI 800, CCI 1200) balen uitwerpen ..........78 .................
Pagina 287 Monteren ............83 Menu 13-1 "Klantenteller"......... 162 Menu 13-2 "Totaalteller" ........164 Menu 14 "ISOBUS" .......... 165 Menu 14-5 "KRONE SmartConnect" ....166 Menu 14-6 "TIM-software configureren" (bij uitvoering "TIM 1.0") ......... 167 Menu 14-9 "Omschakelen tussen terminals"..168 Menu 15 "Instellingen"........169 Menu 15-1 "Sensortest"........
Pagina 288 Oogstgoedblokkade in persorgaan ....103 Oogstgoedblokkade onder de snijrotor .... 102 Oogstgoedblokkades verhelpen ....... 101 Opbouw DS 500 ..........126 Opbouw van de KRONE machinetoepassing .. 130 Over dit document ..........9 Overbrengingsstangen en remhendel op de tandemas instellen ........... 276 Overlastbeveiligingen aan de machine ....
Pagina 289 Rolbodemspanning controleren en instellen ..229 Positie en betekenis van de aanwijzingsstickers 35 Ronde baal uitwerpen ........78 Positie en betekenis van de veiligheidsstickers . 30 Positie van de nettoevoerarm controleren en instellen ............188 Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 290 ................. 245 Steundrukontlasting van de pick-up instellen ..86 Symbolen in afbeeldingen ........10 Steunvoet ............78 Symbolen in de tekst .......... 10 Steunvoet bedienen ........... 78 Stootplaat aan de gewasgeleiderol instellen ..88 Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 291 TIM-software configureren ..... 167 Voorsignalering ........156 Terminal – machinefuncties ......133 Terminal – menu's ..........150 Terminal in- of uitschakelen ......129 Terminal in-/uitschakelen ......... 125 Terugkerende symbolen........151 Functiewijze ........... 144 Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 292 Werking alleen na correcte inbedrijfstelling ..17 Werkplekken aan de machine ......17 Werkscherm oproepen ......109, 140 Werkverlichting in-/uitschakelen ....... 111 Werkverlichting instellen........200 Werkzaamheden aan de stopgezette machine .. 26 Wielwiggen aanbrengen ........82 Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 293 EU-richtlijn 2014/30/EU (EMC). In de zin van de richtlijn werd de geharmoniseerde norm EN ISO 14982:2009 ten grondslag gelegd. Als gemachtigde voor de samenstelling van de technische documenten geldt de ondertekenende bedrijfslei- der. Dr.-Ing.Josef Horstmann Spelle, 1-8-2017 (Directeur Constructie & Ontwikkeling) Bouwjaar: Machinenr.: Comprima F 125 XC Originele handleiding 150001048_02_nl...
Pagina 294 Maschinenfabrik Bernard Krone GmbH & Co. KG * Heinrich-Krone-Straße 10 D-48480 Spelle * Postfach 11 63 D-48478 Spelle ' +49 (0) 59 77 / 935-0 6 +49 (0) 59 77 / 935-339 ü www.landmaschinen.krone.de...

Deze handleiding is ook geschikt voor:

1046859

Krone Comprima F 125 XC Originele Handleiding

Quick Links

Gerelateerde Handleidingen voor Krone Comprima F 125 XC

Samenvatting van Inhoud voor Krone Comprima F 125 XC

Deze handleiding is ook geschikt voor:
