Consoles
Standaardconsoles
De Electric Pen Drive (05.001.010) is leverbaar met de
standaardconsole (05.001.006) of met de basisconsole
zonder geïntegreerd irrigatiesysteem (05.001.002).

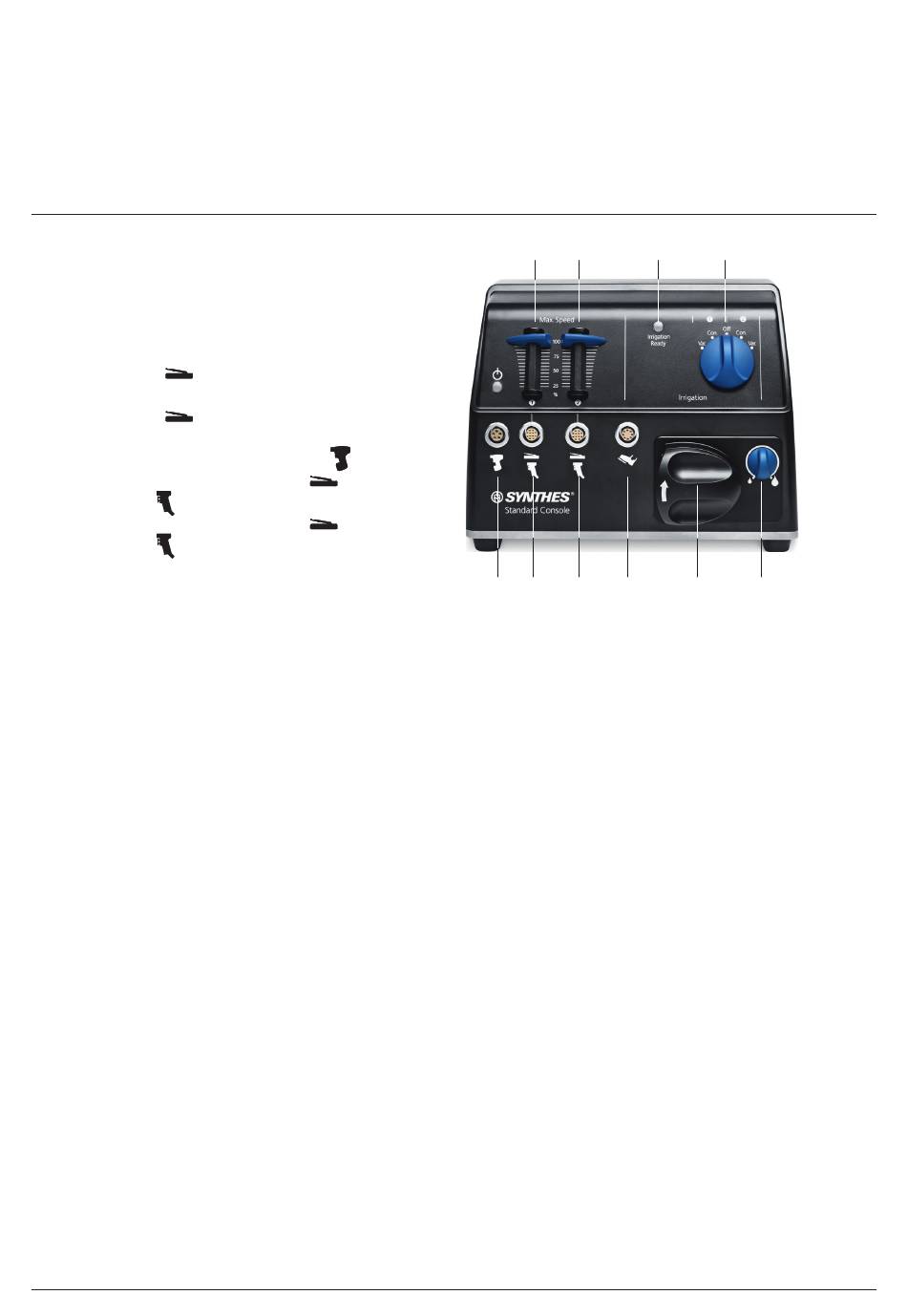

Standaardconsole met irrigatie, zonder
koppelbegrenzingsfunctie (05.001.006)
1 Schuifregelaar voor afstelling van het maximale
toerental voor
1
2 Schuifregelaar voor afstelling van het maximale
toerental voor
2
4 Selectieschakelaar voor irrigatie
5 Aansluiting voor adapter voor Colibri
6 Aansluiting voor Electric Pen Drive
Electric Drive
1
7 Aansluiting voor Electric Pen Drive
Electric Drive
2
8 Aansluiting voor voetschakelaar
9 Draaivergrendeling voor irrigatiepomp
10 Afstelknop voor irrigatiedebiet
11 Led voor irrigatie gereed (activering met
voetschakelaar)
* Deze aansluiting is niet meer van toepassing omdat de adapter voor Colibri
niet meer verkrijgbaar is.
6
DePuy Synthes Gebruiksaanwijzing Electric Pen Drive
*
en Small
en Small
5
1
2
11
6
7
8
9
4
10
