H
C
B
E
A Bevestigingspunt zwenkframe voor
C Hoek = 35° tot 46°
E Hoek = 9° tot 15°
G Lengte = 2.282 mm tot 1.670 mm
J Hartlijn draaikrans
14.1. Zorg ervoor dat de riemen op de juiste hoeken en lengte zijn georganiseerd.
14.2. Oefen de juiste sjorkrachten uit. Zie tabel 7.
15. Sluit de portieren, deuren, ramen en deksels op de machine en doe ze waar mogelijk op slot om het per
ongeluk opengaan tijdens transport te voorkomen.
16. Haal beide oprijplaten weg en bevestig ze in de transportstand ervan.
17. Zet eventuele steunpoten omhoog in de transportstand.
81

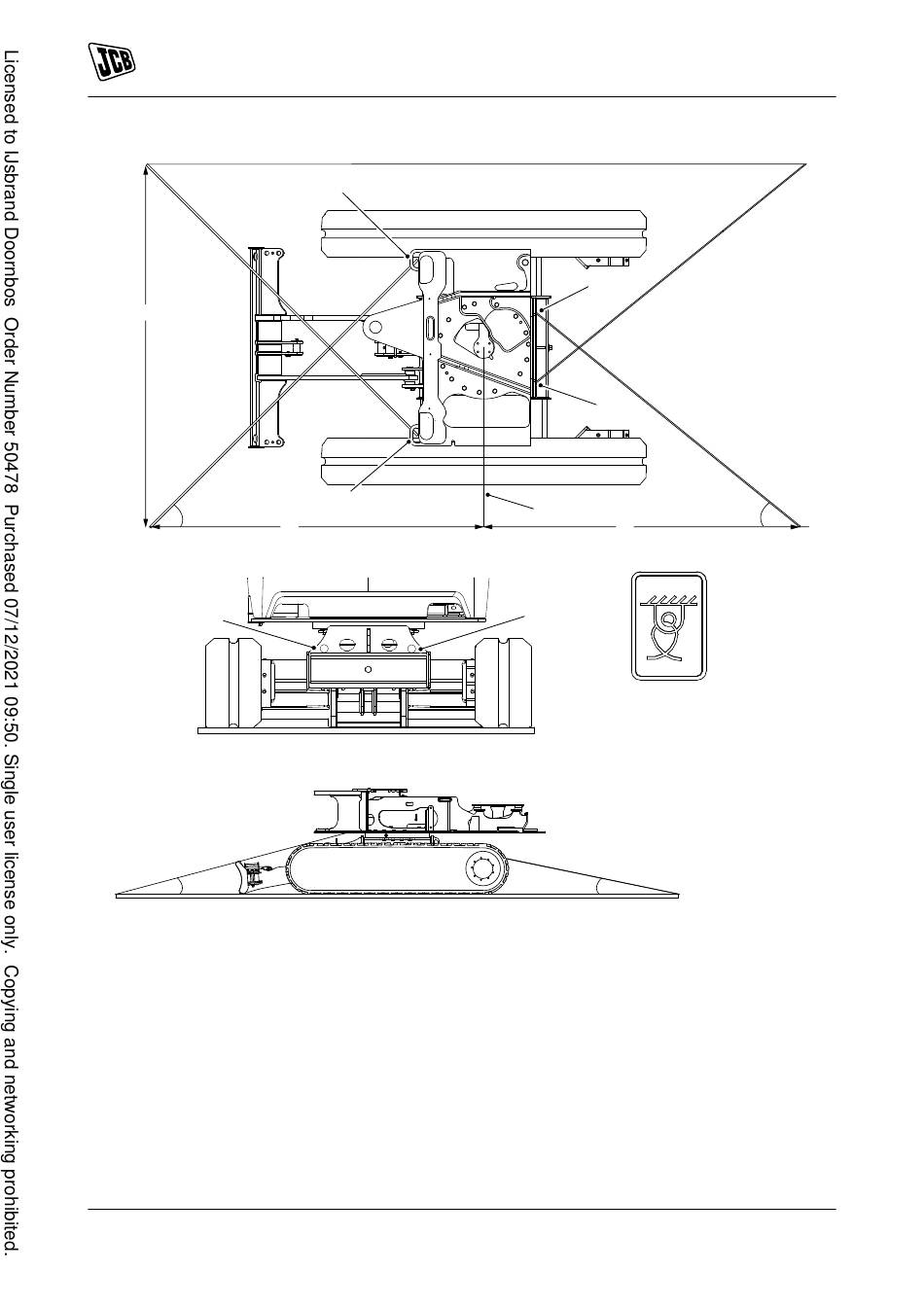

Figuur 64. Methode 3
A
A
F
9831/8256-4
Transporteren van de machine
B
B
J
G
B
E
B Bevestigingspunten revolver achter
D Hoek = 35° tot 45°
F Lengte = 2.499 mm tot 1.846 mm
H Lengte = 2.500 mm
K Sticker bij bevestigingspunt
Bediening
D
K
81
