3.
Maak de tegenmoeren los (423) van de stelbouten (370D) , en draai de bouten dan ongeveer
twee slagen terug.
4.
Draai de klembouten (370C) gelijkmatig aan, waarbij het lagerhuis (134A) in de richting van het
frame (228) beweegt, totdat het rotorblad contact maakt met de behuizing.
5.
Draai de as om contact tussen het rotorblad en de behuizing te garanderen.
6.
Stel de meetklok in op nul en draai de klembout (370C) circa een slag los.
7.
Draad in de stelbouten (370D) totdat de stelbouten gelijkmatig contact maken met de lagerbe-
huizing.
8.
Draai de stelbouten gelijkmatig aan met circa een slag per keer, waarbij de lagerbehuizing
(134A) van het lagerframe af beweegt, totdat de meetklok de juiste vrije slag aangeeft.
Zie de rotorbladvrijslagtabel voor de juiste rotorbladvrijslag.
9.
Draai de bouten in de onderstaande volgorde gelijkmatig aan:
a)
Draai de klembouten (370C) aan.
b)
Draai de stelbouten stevig aan. (370D).
Zorg dat de meetklok de juiste instelling blijft tonen.
10. Zorg dat de as vrij kan draaien.
5.5.2 Rotorbladvrijslag instellen - voelermaatmethode (alle modellen
behalve CV 3196)
WAARSCHUWING:
Als de aandrijving niet wordt losgekoppeld en uitgeschakeld, kan dit leiden tot ernstig licha-
melijk letsel of dood. Koppel de stroom af en schakel de aandrijving altijd uit voordat u in-
stallatie- of onderhoudstaken uitvoert.
•
Elektrische aansluitingen moeten door gecertificeerde elektriciens worden gemaakt
conform alle internationale, nationale en plaatselijke regels.
•
Verwijs naar de installatie- en gebruikershandleiding van de motor-/koppeling-/tand-
wielfabrikant voor instructies en aanbevelingen.
1.
Schakel de netspanning naar de aandrijving uit en verwijder de koppelingsbescherming.
2.
Maak de tegenmoeren los (423B) van de stelbouten (371A) , en draai de bouten dan ongeveer
twee slagen terug.
370C
371A
423B

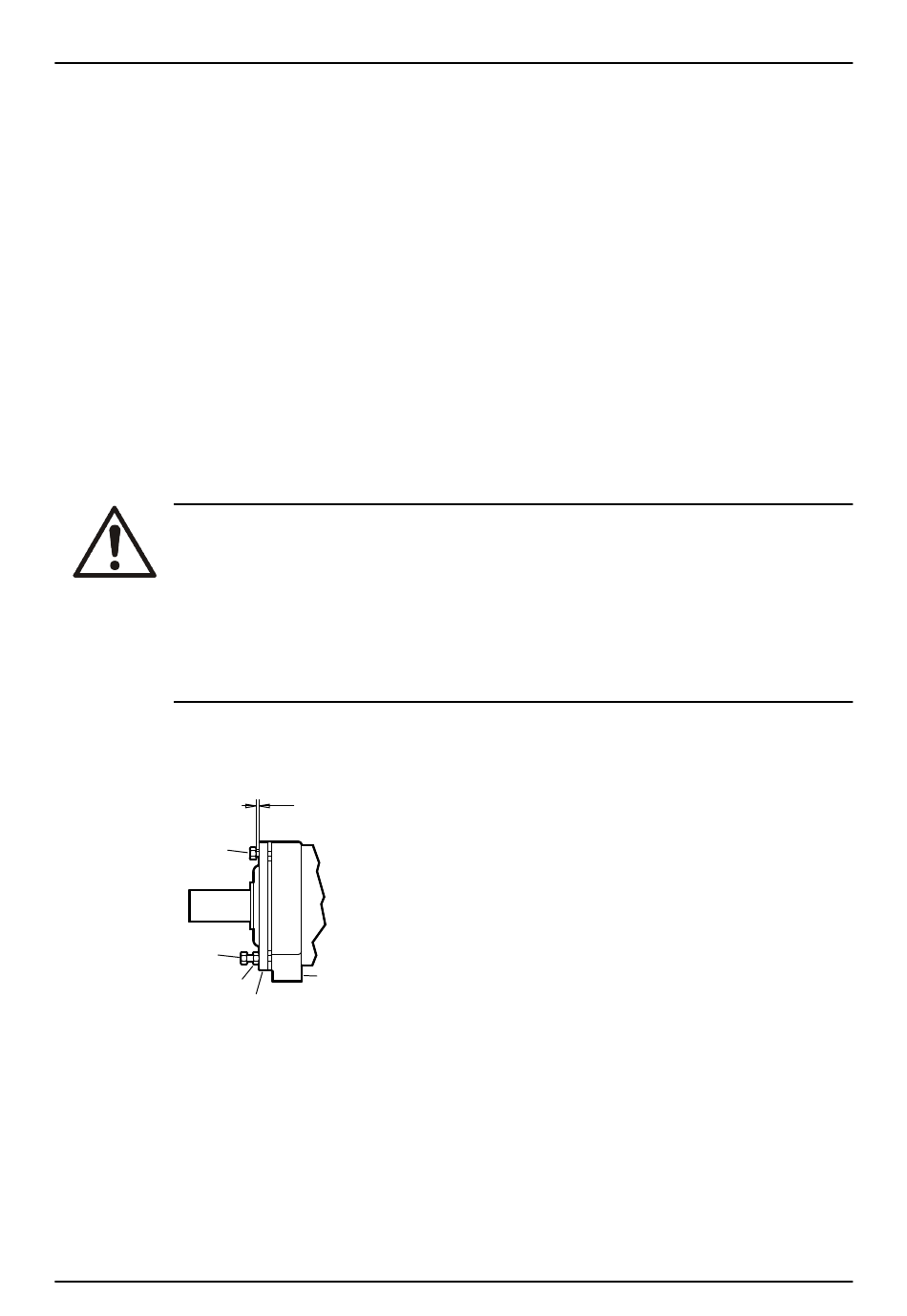

Afbeeldingnr. 33: Rotorbladvrijslag instellen
3.
Draai de klembouten (370C) gelijkmatig aan, waarbij het lagerhuis (134A) in de richting van het
frame (228) beweegt, totdat het rotorblad contact maakt met de behuizing.
4.
Draai de as om contact tussen het rotorblad en de behuizing te garanderen.
5.
Gebruik een voelermaat om de opening tussen de drie klembouten (370C) en het lagerhuis
(134A) in te stellen op de juiste rotorbladvrijslag.
Zie de rotorbladvrijslagtabel voor de juiste rotorbladvrijslag.
6.
Draai de drie stelbouten (370D) gelijkmatig los totdat het lagerhuis (134A) contact maakt met de
klembouten (370C).
7.
Draai de tegenmoeren gelijkmatig aan (423B).
8.
Stel de meetklok in op nul en draai de klembout (370C) één slag terug.
Model 3796 i-FRAME Handleiding voor installatie, bediening en onderhoud
.015
228
134A
5.5 Rotorbladvrijslag instellen
51
