5.10.3.2
Verticaal luchtkanaal
Brandklep hangend
Afhanging onder het plafond met een massief profiel en popnagelverbinding. Afb. 62/1)
Bevestiging onder en boven het plafond met popnagelverbinding Afb. 62/2)
Bevestiging onder en boven het plafond met buisklemmen voor een zware belasting. Afb. 62/3)

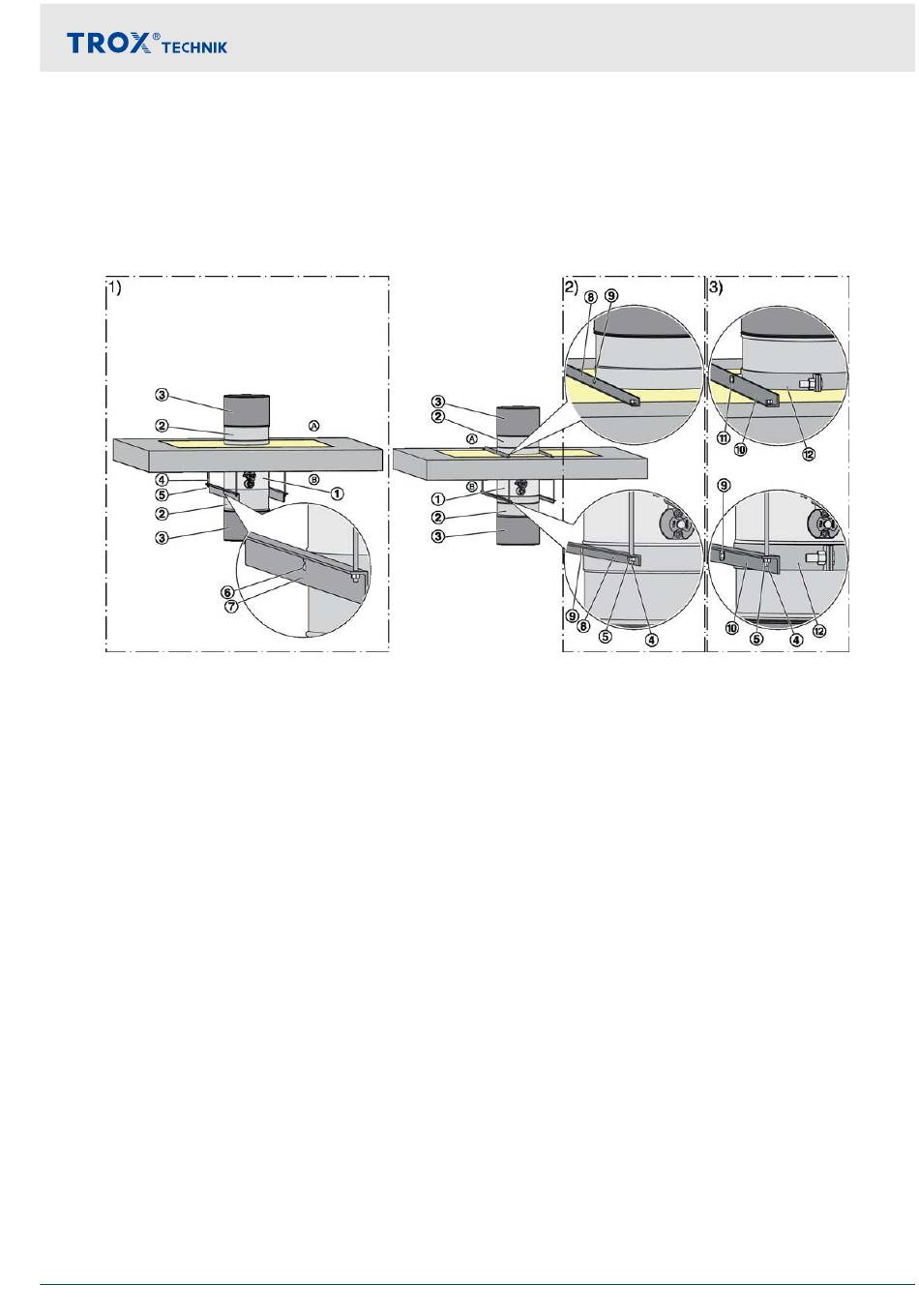

Afb. 62: Bevestigingsvarianten voor hangende brandkleppen
1
Brandklep
2
Verlengingsdeel
3
Elastische aansluiting
4
Draadstang min. M8, verzinkt staal
5
Ring, moer passend op draadstang
4 stuks stalennagels ∅ 6,4 mm klembereik 2 –
6
20 mm, bv. popnagels of extra sterke klinknagels.
Klinknagelverbinding moet luchtdicht uitgevoerd
worden
7
L-profiel volgens EN 10056-1 60 x 30 x 5 mm
Brandklep afhangen > Brandkleppen in een steenwol paneel
8
Hoekprofiel 20 × 20 × 3 mm volgens EN 10056-1
4 Stuks stalennagel ∅ 6,4 mm klembereik 2 –
9
20 mm, b.v. popnagels of extra sterke klinknagels;
de nietverbinding moet luchtdicht uitgevoerd
worden.
10
Hoekprofiel 35 x 35 x 4 mm volgens EN 10056-1
11
Schroefverbinding passen op klemband
12
Klemband, bv. Hilti MP-MX, of
Valraven BIS HD 500, of gelijkwaardig
Ⓐ
Inbouwzijde
Ⓑ
Bedieningszijde
Brandklep Serie FKRS-EU
Inbouw
