5.9.1.2
Droge montage met vierkante inbouwset TQ

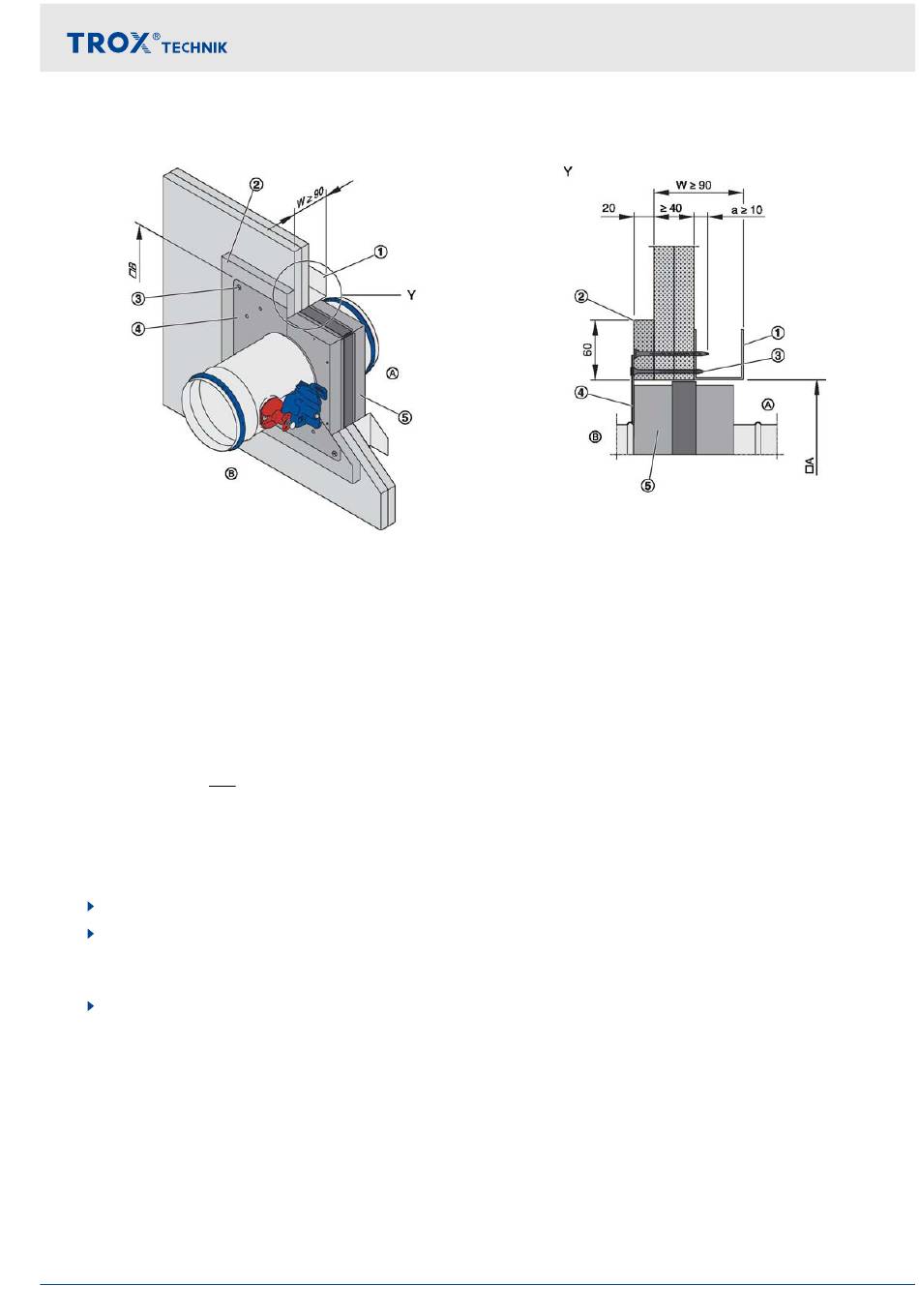

Afb. 57: Droge montage in een schachtwand met metalenprofielen
1
Metalen profiel (omlopend)
2
Opdekking
3
Montageschroeven
4
Afdekplaat
5
Inbouwset TQ (fabrieksmatig gemonteerd)
Personeel:
Vaklieden
Vereisten
Brandwerendheidsklasse tot EI 90 S
Schachtwanden met metalenprofielen en eenzijdige beplating, W ≥ 90 mm, verdere specificaties
Ä op pagina 71
Extra omlopende opdikking ter hoogte van de brandklep met minimaal 20 mm dikte
Afstand van de inbouwset tot dragende constructie delen ≥ 75 mm (als gevolg van de constructie ≥ 100 mm)
Afstand tussen twee brandkleppen ≥ 200 mm
Aansluiting van het luchtkanaal kan met elastische aansluitingen (aanbevolen)
1.
Schachtwand volgens de opgaven van de fabrikant plaatsen en de sparing maken.
2.
Brandkleppen met vierkante inbouwsteen tot aan de plaat gecentreerd in de inbouw opening schuiven.
Bij wanddikten > 115 mm de brandklep met een verlengdeel of een spiralokanaal aan de montagezijde ver-
lengen.
Afdekplaat met minstens vier schroeven (snelbouwschroeven ∅ ≥ 4,2 mm, a ≥ 10 mm) in het omlopende
3.
metalen kader schroeven.
Schachtwanden > Schachtwand met metalen regelwerk
Ⓐ
Inbouwzijde
Ⓑ
Bedieningszijde
☐A
Inbouwopening
☐B
Plaat afmeting
Brandklep Serie FKRS-EU
Inbouw
Ä 72
Ä 72
Ä op pagina 71
75
