Regelaar

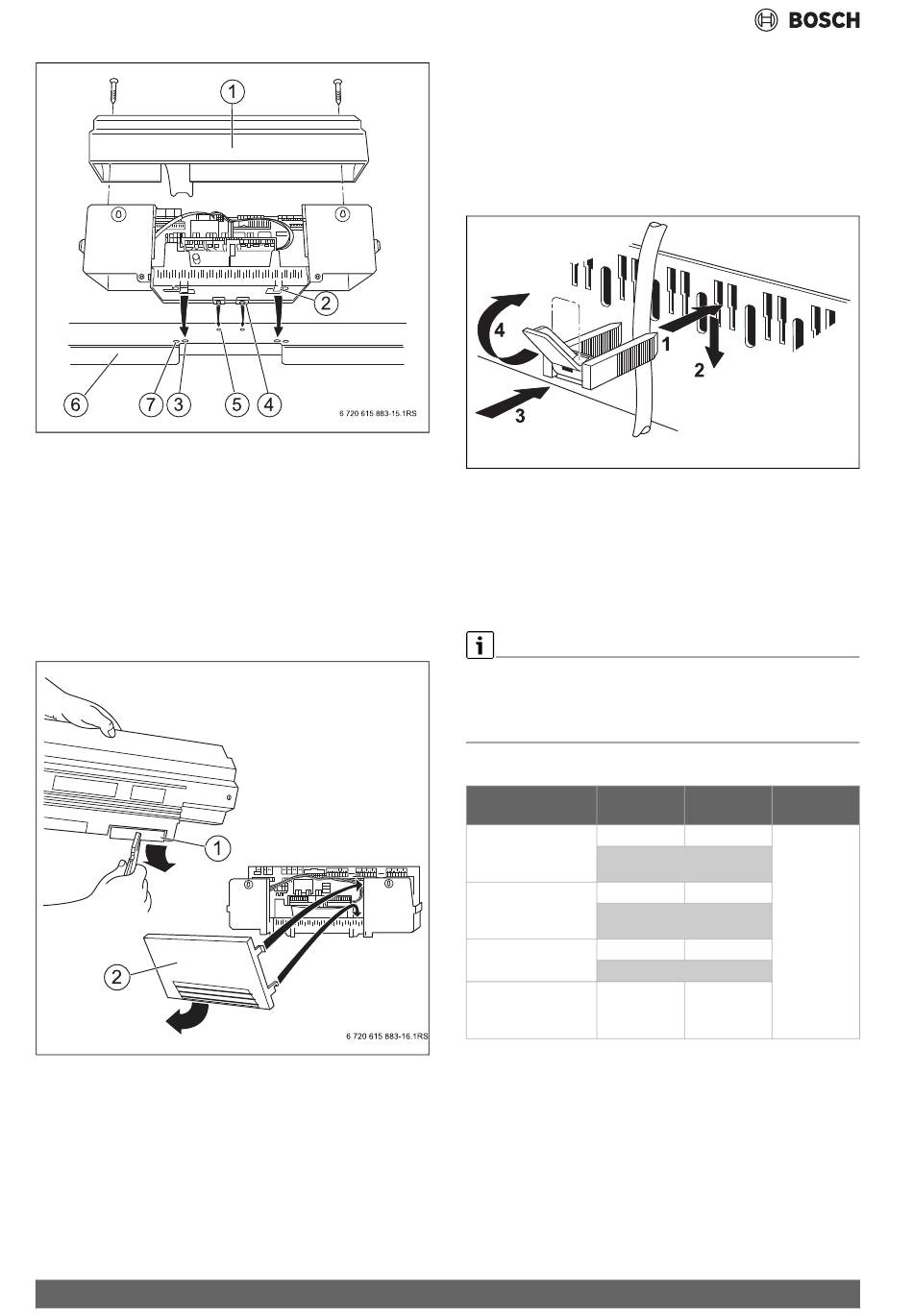

Afb. 32 Regeltoestel monteren
[1]
Afdekkap
[2]
Elastische haken
[3]
Rechthoekige openingen in de voorste toestelkap
[4]
Inschuifhaken
[5]
Ovale gaten in de voorste toestelkap
[6]
kabeldoorvoer van de voorste ketelafdekkap
[7]
Boringen voor metalen strips
7.2.2
Regelaar elektrisch aansluiten
▶ Breek de uitbreekdelen [1], indien nodig, uit de achterwand van de
kabeldoorvoer resp. uit het achterwanddeel [2].
Afb. 33 Voorbereiden kabeldoorvoer
[1]
Uitbreekdelen
[2]
Achterwanddeel
▶ Installeer de sensorkabel gescheiden van andere kabels.
▶ Verbind de stekkerverbindingen in de regelaar zoals aangegeven op
de opschriften aan de klemmenstrook.
▶ Voer de branderkabel door de kabeldoorvoer van de voorste toeste-
lafdekkap naar de regelaar.
▶ Sluit de branderkabel aan de regelaar aan zoals aangegeven op de op-
schriften van de stekkerstrook.
28
▶ Koppel de elektrische aansluitingen bouwzijdig aan de stekkerverbin-
dingen aan zoals aangegeven op het schakelschema.
▶ Zet alle kabels met kabelklemmen vast (leveringsomvang regelaar):
– Leg de kabelklem, met de leiding langs boven in de sleuf van het
klemmenframe ( afb. 34, pagina 28).
– Kabelklem naar beneden schuiven.
– Tegendrukken.
– Hendel naar boven omzetten.
.
.
Afb. 34 Borgen kabel met kabelklem
▶ Monteer de afdekkap weer op de regelaar ( afb. 7.2.1, pagina 28).
▶ Borg de afdekkap van de regelaar met de schroeven
( afb. 32, pagina 28).
7.2.3
Instellingen op de regelaar
Stel de regelaar in op de bedrijfsvoorwaarden van het aanwezige cv-toe-
stel en systeemcompomenten (bijvoorbeeld brander, beveiliging).
Wanneer een regelaar uit de serie CFB 800/CFB 900 wordt gebruikt,
wordt de modulatie van de brander tijdens regulier bedrijf pas na
2,5 minuten vrijgegeven.
▶ Voorkom snel opmoduleren.
Regelaarinstellingen
Instelparameter
CFB 810
(max. temperatuur)
Veiligheidstempera-
110 °C
tuurbegrenzer
min. 5 K
1)
(STB)
Temperatuurregelaar
105 °C
(retourtempera-
min. 6 K
1)
tuur)
Max. cv-watertempe-
99 °C
ratuur
min. 7 K
Maximale tempera-
92 °C
2)
3)
tuurvraag
van CV
4)
en warmwater
1) Stel de veiligheidstemperatuurbegrenzing en retourtemperatuur zo hoog
mogelijk in, maar respecteer een minimale afstand van 5 °K.
2) Beide temperatuurvragen moeten altijd op een afstand van minimaal 7 °K onder
de maximale cv-watertemperatuur liggen.
3) De temperatuurvraag van cv-groepen, die met een mengklep zijn uitgevoerd,
is samengesteld uit de gewenste aanvoertemperatuur en de parameter
"retourtemperatuurverhoging" in het menu cv-groepgegevens.
4) De temperatuurvraag van de warmwatervoorziening is samengesteld uit de
gewenste warmwatertemperatuur en de parameter
"retourtemperatuurverhoging" in het menu Warmwater.
Tabel 12 Instelparameters CFB 810 en CFB 840
Uni Condens 8000 F – 6721841566 (2022/08)
.
.
.
6720615883-31.1RS
CFB 840
110 °C
90 °C
min. 18 K
84 °C
77 °C
