2.5
De regelkast installeren
Handleiding versie 1.1 (07-04-2016)
2.5.1 De regelkast bevestigen en aansluiten
Waarschuwing:
w
Verzeker u ervan dat de netvoedingsgroep
waaraan u werkt, uitgeschakeld is.
Waarschuwing:
w
Het toestel moet geaard zijn.
Let op:
c
Gebruik bij het installeren van het toestel het bijge-
leverde aansluitschema.

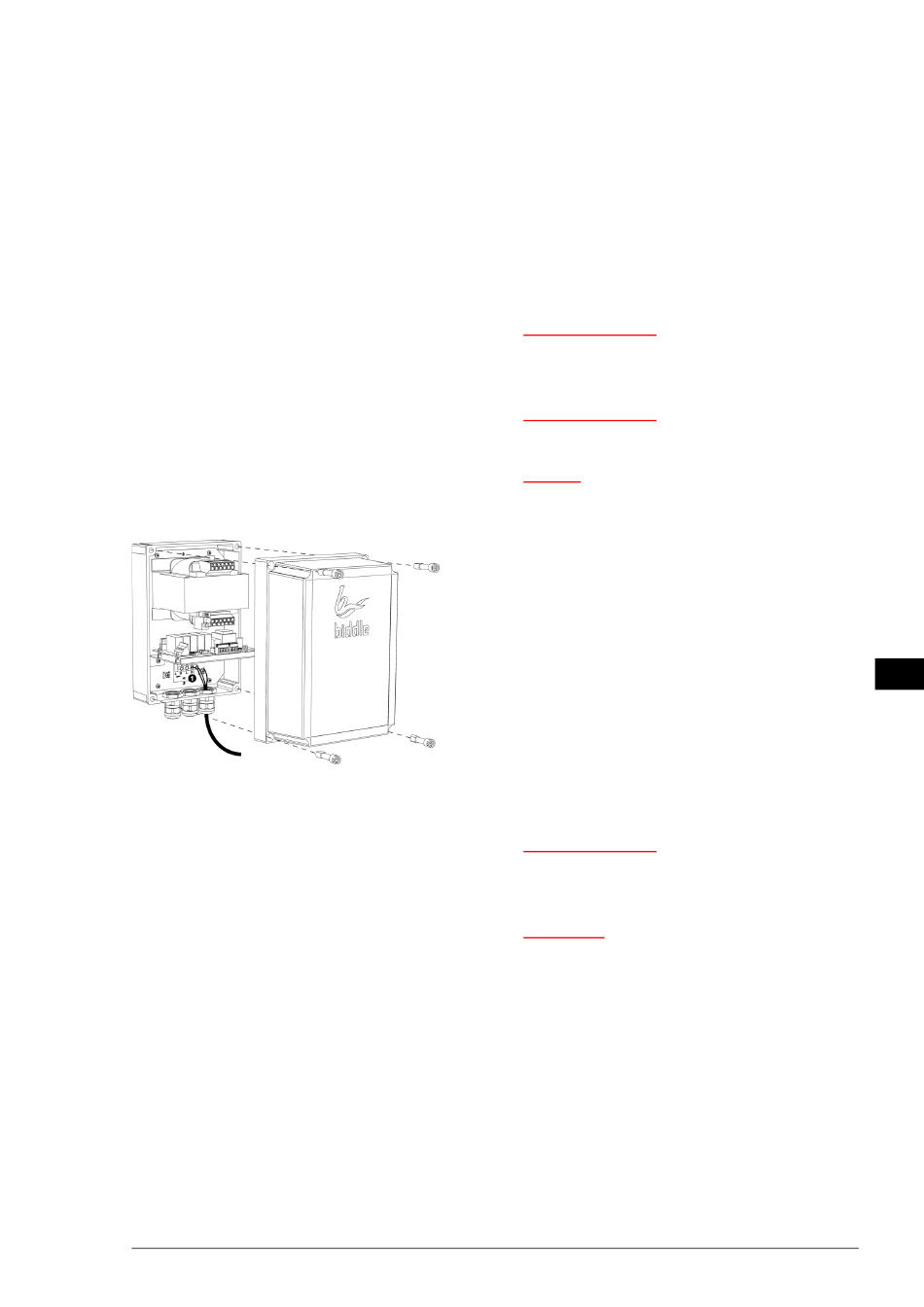

1. Bevestig de regelkast nabij het toestel.
2. Open de regelkast;
-
Verwijder de 4 schroeven.
-
Verwijder het deksel.
3. Leg de kabel tussen de regelkast en het toestel.
4. Sluit de kabel aan op de regelkast:
-
Breng een wartel aan voor trekontlasting.
-
Leid de kabel in de regelkast.
-
Sluit de kabel aan op het aansluitblok X20 1, volgens
het aansluitschema.
Waarschuwing:
w
Sluit de aardedraad aan op de schroef in de
regelkast.
Opmerking:
n
Sluit de regelkast nog niet af.
