Waukesha Cherry-Burrell
PD100-490

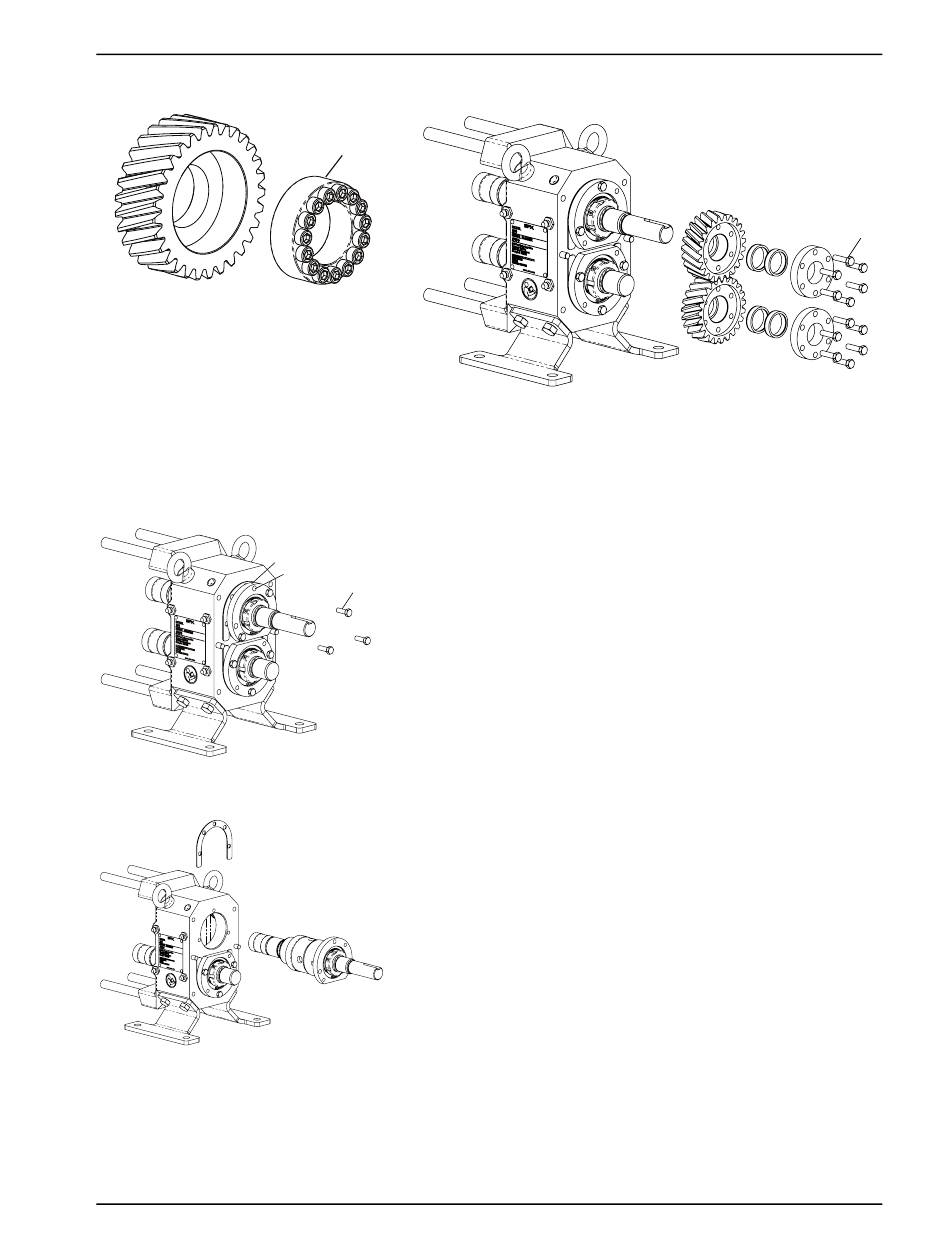

Afbeelding 38 - Grendelinrichting
14
Afbeelding 40 - Schroeven verwijderen
PD100-491a
Afbeelding 41 - De as verwijderen
03/2011
Tandwiel en as verwijderen
26
Afbeelding 39 - De tandwiel en grendelinrichting verwijderen
1. Maak de schroeven van de klemring los (Afbeelding 39, item 24)
of de borgschroeven in de grendelinrichting (Afbeelding 38, item
26) om de tandwielinrichting van de as te verwijderen.
2. Verwijder de tandwiel en grendelinrichting van de as.
3. Herhaal de stappen 1 en -2 voor de andere as.
A
41
4. Verwijder de schroeven van het lagerhuis (Afbeelding 40, item 41).
5. Steek 2 schroeven in de draadgaten (Afbeelding 40, item A)
van het lagerhuis (item 14). Span de schroeven aan om het
lagerhuis van de tandwielkast te trekken. (Afbeelding 41).
PD100-491
6. Herhaal de stappen 4 en -5 voor de andere as.
95-03095-MDL_NL
Onderhoud
PD100-489
Pagina 29
33
