Waukesha Cherry-Burrell
53
8
PD100-485

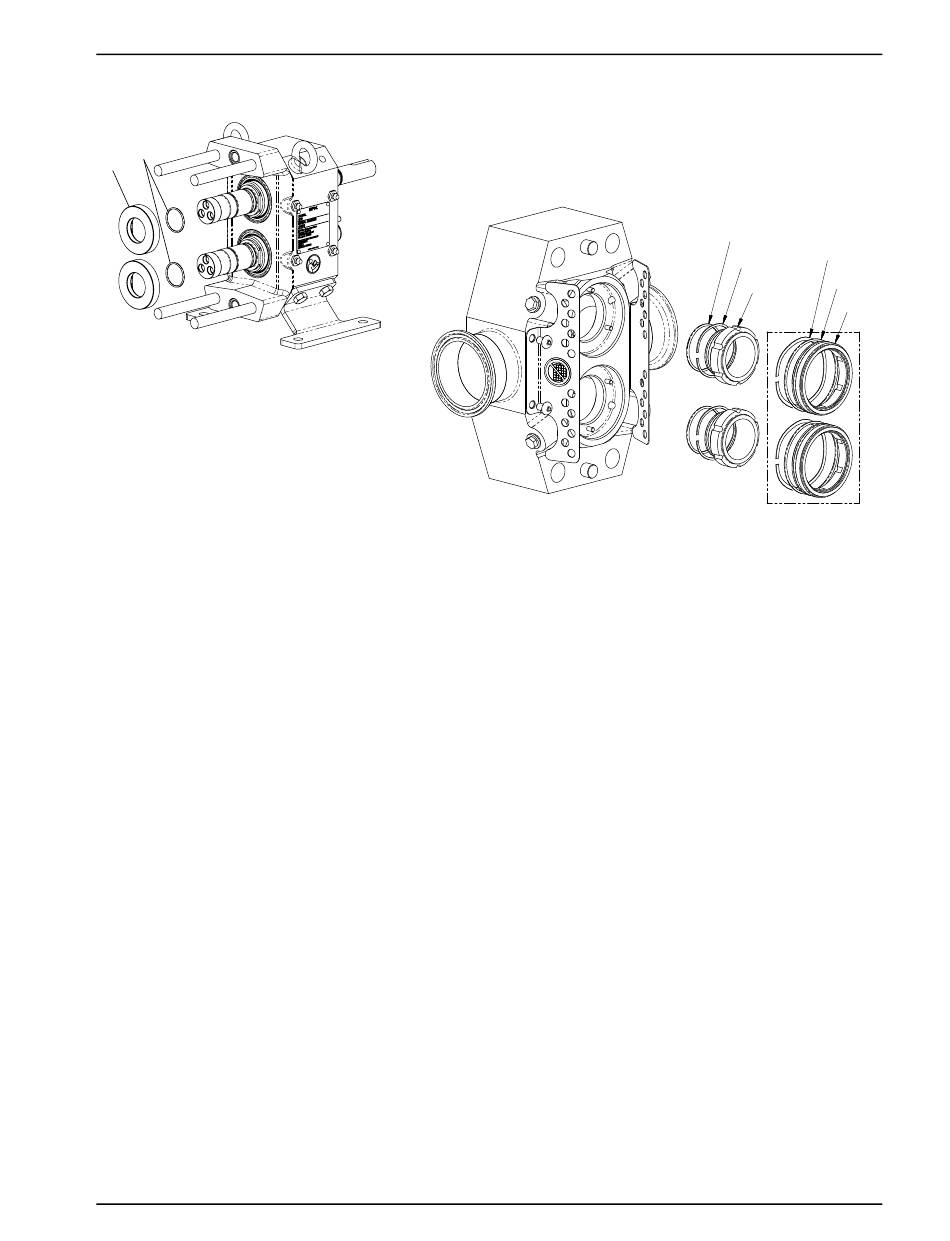

Afbeelding 34 - De afdichtingszittingen
verwijderen
03/2011
Verwijdering van de mechanische afdichting
1. Verwijder de zittingen (Afbeelding 34, item 8) van de assen.
Zorg dat de zittingen of assen niet worden beschadigd.
2. Verwijder en controleer de O-ringen (item 53)
Afbeelding 35 - Afdichtingen verwijderen
3. Verwijder de binnenste afdichting (Afbeelding 35, item 9) en
de golfveer (item 48). Verwijder de o-ring (item 52) van de
binnenste afdichting en controleer deze. Vervang indien
noodzakelijk.
4. Bij
pompen
met
(Afbeelding 35, inset A), verwijdert u de buitenste afdichting
(item 10) en de golfveer (item 49). Verwijder de o-ring (item
54) van de buitenste afdichting en controleer deze. Vervang
indien noodzakelijk.
95-03095-MDL_NL
Onderhoud
.
52
48
9
PD100-486
dubbele
mechanische
49
54
10
A
afdichtingen
Pagina 27
