Onderhoud
Demontage tandwielkast
32

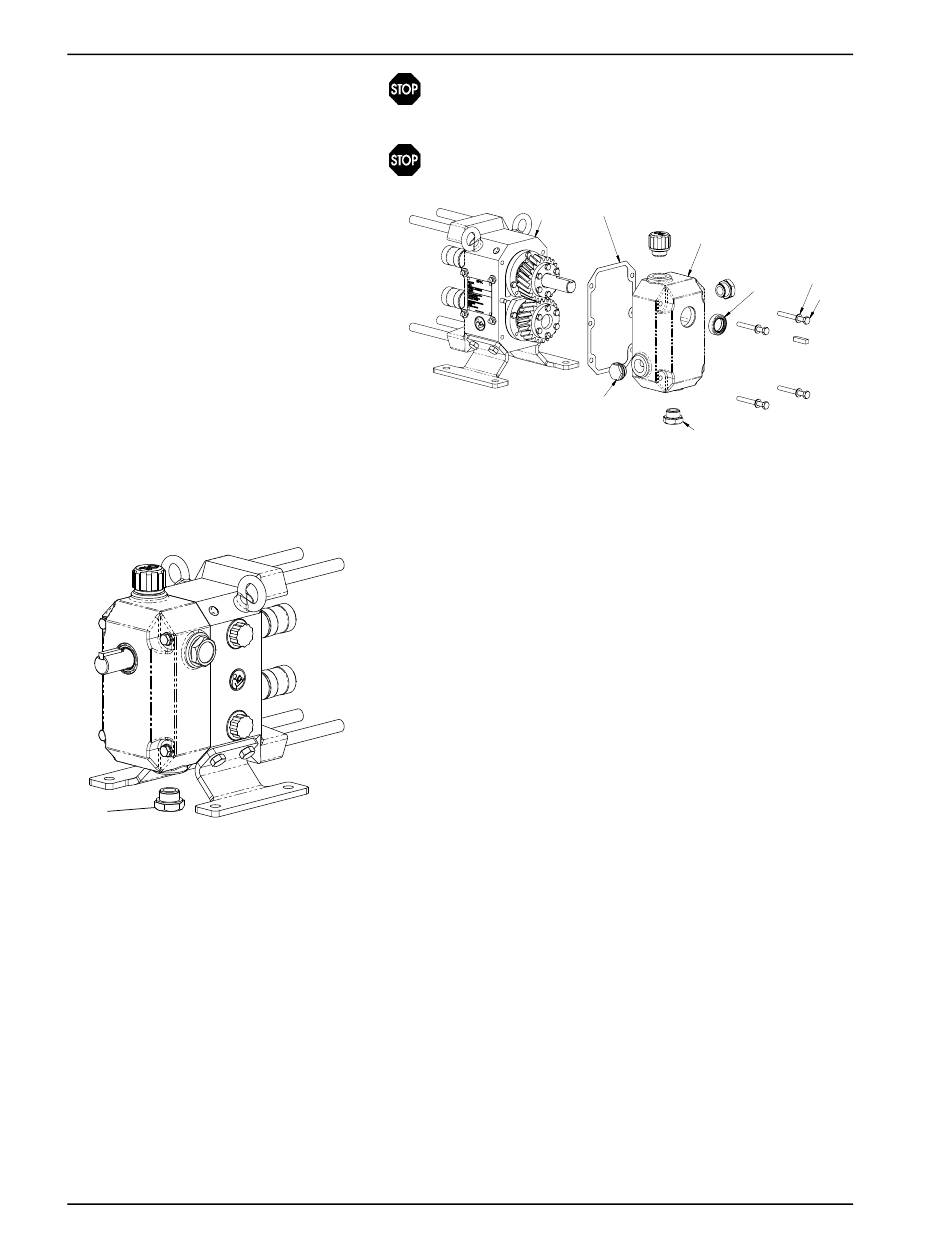

Afbeelding 37 - De olieaftapplug
verwijderen
Pagina 28
GEVAAR: Om ernstige letsels te voorkomen, installeer,
reinig, onderhoud of repareer de pomp NIET behalve
indien alle voeding is uitgeschakeld en vergrendeld.
GEVAAR: Om letsels te vermijden, schakel uit en laat het
product uit de pomp lopen alvorens u de leidingen ontkoppelt.
Afbeelding 36 - De afscherming van de tandwielkast verwijderen
De afscherming van de tandwielinrichting verwijderen
1. Verwijder de onderste aftapplug (Afbeelding 37, item 32)
en aat de olie in een geschikte container lopen. Verwijder de
gebruikte olie volgens de plaatselijke voorschriften.
2. Verwijder de sleutel van de drijvende as (indien aanwezig)
en verwijder bramen of scherpe randen van de drijvende as.
3. Verwijder de kolomschroeven (Afbeelding 36, item 36)
en borgringen (item 37) en verwijder de afscherming (item 12).
4. Verwijder de afdichting van de drijvende as (item 29) die zich
op de tandwielafscherming bevindt en verwijder deze.
5. Controleer de niveau-aanduiderdop (item 31) en vervang
deze als deze vertroebeld of bevlekt is.
PD100-487
6. Verwijder de pakking (Afbeelding 36, item 50) en verwijder deze.
Verwijder pakkingmateriaal van het corresponderend oppervlak
van de tandwielafscherming (item 12) of tandwielkast (item 11).
95-03095-MDL_NL
Waukesha Cherry-Burrell
50
11
31
PD100-488
12
37
29
36
32
03/2011
