Installatie
Hoekuitlijning controleren

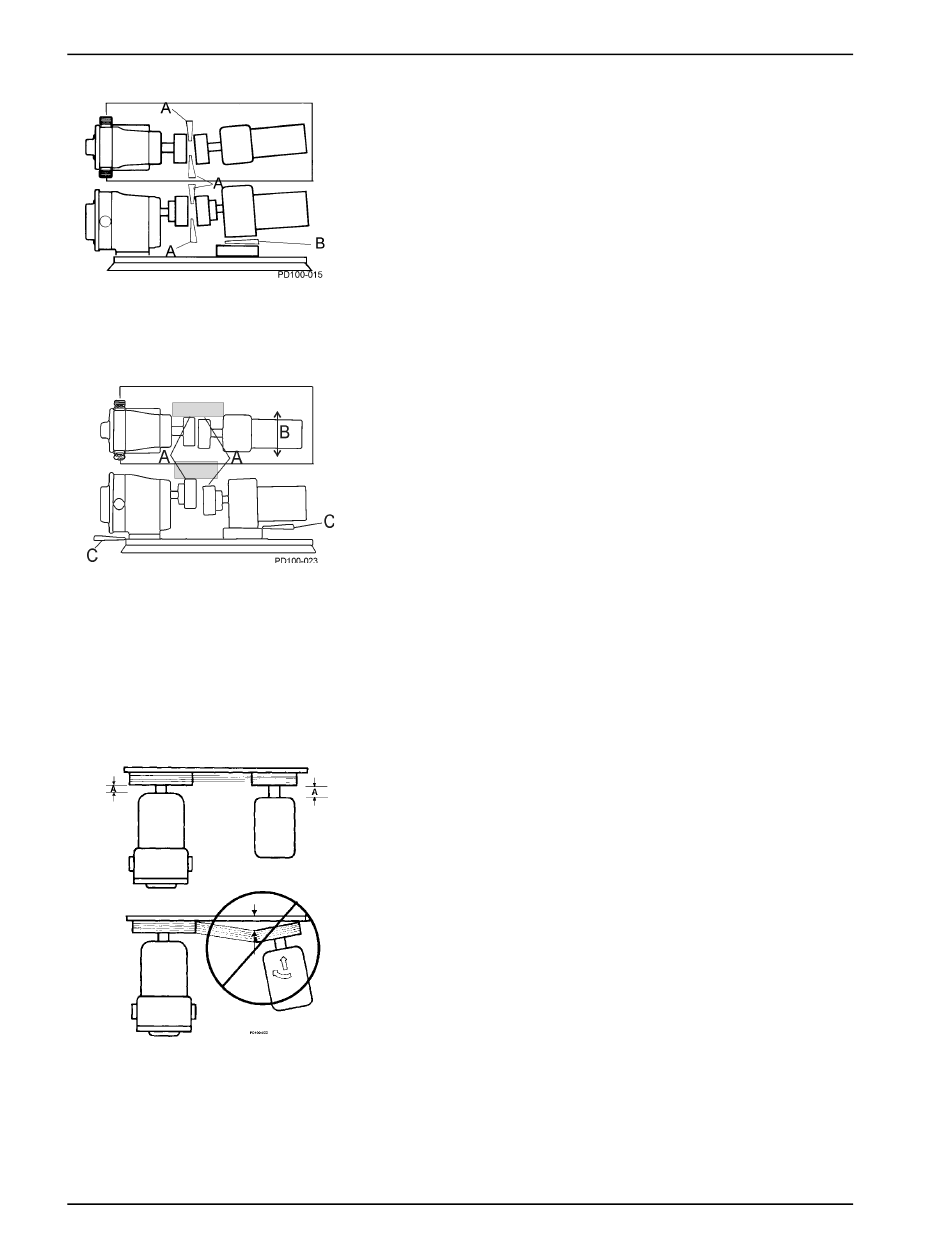

Afbeelding 19 - Hoekuitlijning controleren
Parallelle uitlijning
controleren
Afbeelding 20 - Parallelle uitlijning
controleren
De uitlijning van
aandrijfriem en
kettingaandrijving
controleren
Afbeelding 21 - Uitlijning van aandrijfriem
en kettingaandrijving
Pagina 18
Waukesha Cherry-Burrell
1. Door gebruik van voelermaten of conische ijkmaten
(Afbeelding 19, items A en B), controleert u de uitlijning op
vier punten elke 90 graden rond de koppeling; op elk punt
past u aan tot een gelijke afmeting.
2. Stel de speling tussen de koppelingshelften in op de afstand
die door de fabrikant wordt aanbevolen.
3. Gebruik opvulstukjes om het systeem uit te lijnen.
1. Controleer de horizontale en verticale uitlijning van de pomp
en de aandrijving door gebruik van een waterpas.
2. Door gebruik van een meetplaatje op locatie "A" in Afbeelding
20, bepaalt u de richting en de hoeveelheid vereiste
beweging (Afbeelding 20, item B).
3. Indien nodig gebruikt u een opvulstukje op locatie "C" en/of
verplaatst u de aandrijving.
Door gebruik van een waterpas om visueel de uitlijning van de
aandrijfriem of ketting te controleren. Beperk de asafstand tot een
minimum (Afbeelding 21, item A).
Nadat het leidingwerk is voltooid en voordat de aandrijfriemen
worden geïnstalleerd, draait u aan de pompas om te controleren
of deze vrij draait.
95-03095-MDL_NL
03/2011
