Waukesha Cherry-Burrell

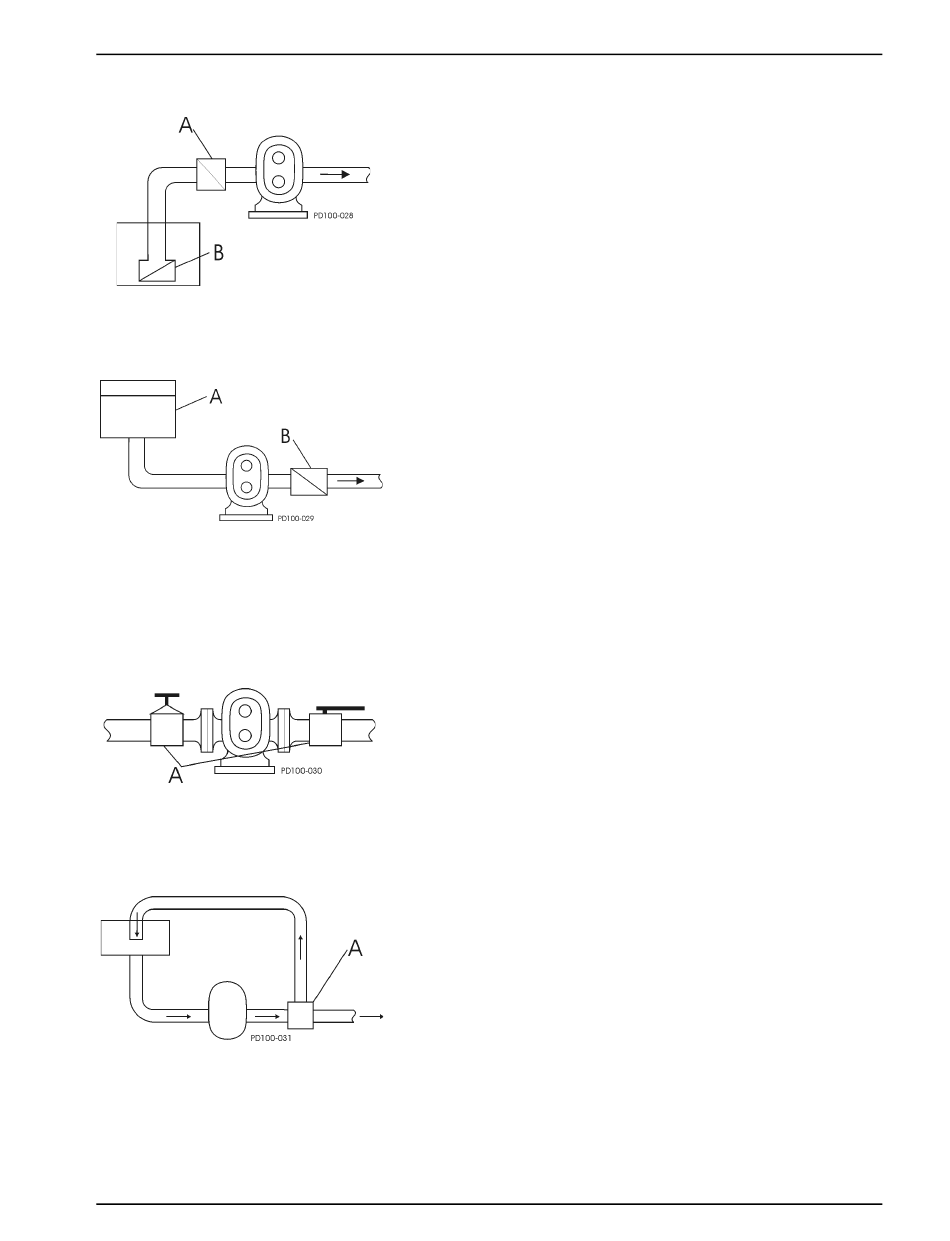

Keerkleppen installeren
A. Inlaat keerklep
B. Voet keerklep
Afbeelding 12 - Inlaat keerklep
A. Gesloten tank - produceert een
vloeistofvacuüm (lage absolute druk)
B. Keerklep (uitlaat)
Afbeelding 13 - Afvoer keerklep
Isolatiekleppen installeren
Afbeelding 14 - Isolatiekleppen
Ontlastkleppen installeren
Afbeelding 15 - Ontlastkleppen
03/2011
Inlaatzijde bij hijstoepassingen
Gebruik keerkleppen om de inlaatleiding vol te houden, in het
bijzonder bij laag viskeuze vloeistoffen (Afbeelding 12).
Ontlastzijde
Voor systemen met vloeistofvacuüm, raden we aan dat er een
keerklep aan de ontlastzijde van de pomp wordt geïnstalleerd. De
keerklep voorkomt terugloop (lucht of vloeistof) om te helpen bij
de initiële opstart, wat de vereiste differentiaaldruk - die door de
pomp wordt veroorzaakt om de stroming te starten- minimaliseert
(Afbeelding 13).
De isolatiekleppen stellen u in staat om de pomp te onderhouden
en de pomp veilig te verwijderen zonder het systeem af te tappen
(Afbeelding 14, item A).
Installeer ontlastkleppen om de pomp en het leidingsysteem
tegen te hoge druk te beschermen. We raden aan dat u een
externe ontlastklep installeert die ontworpen is om vloeistof van
de pompuitlaat naar de inlaatzijde van het systeem te laten
omlopen (Afbeelding 15, item A).
95-03095-MDL_NL
Installatie
Pagina 15
