Gebruikersinterface voor acht-zone bedieningspanelen

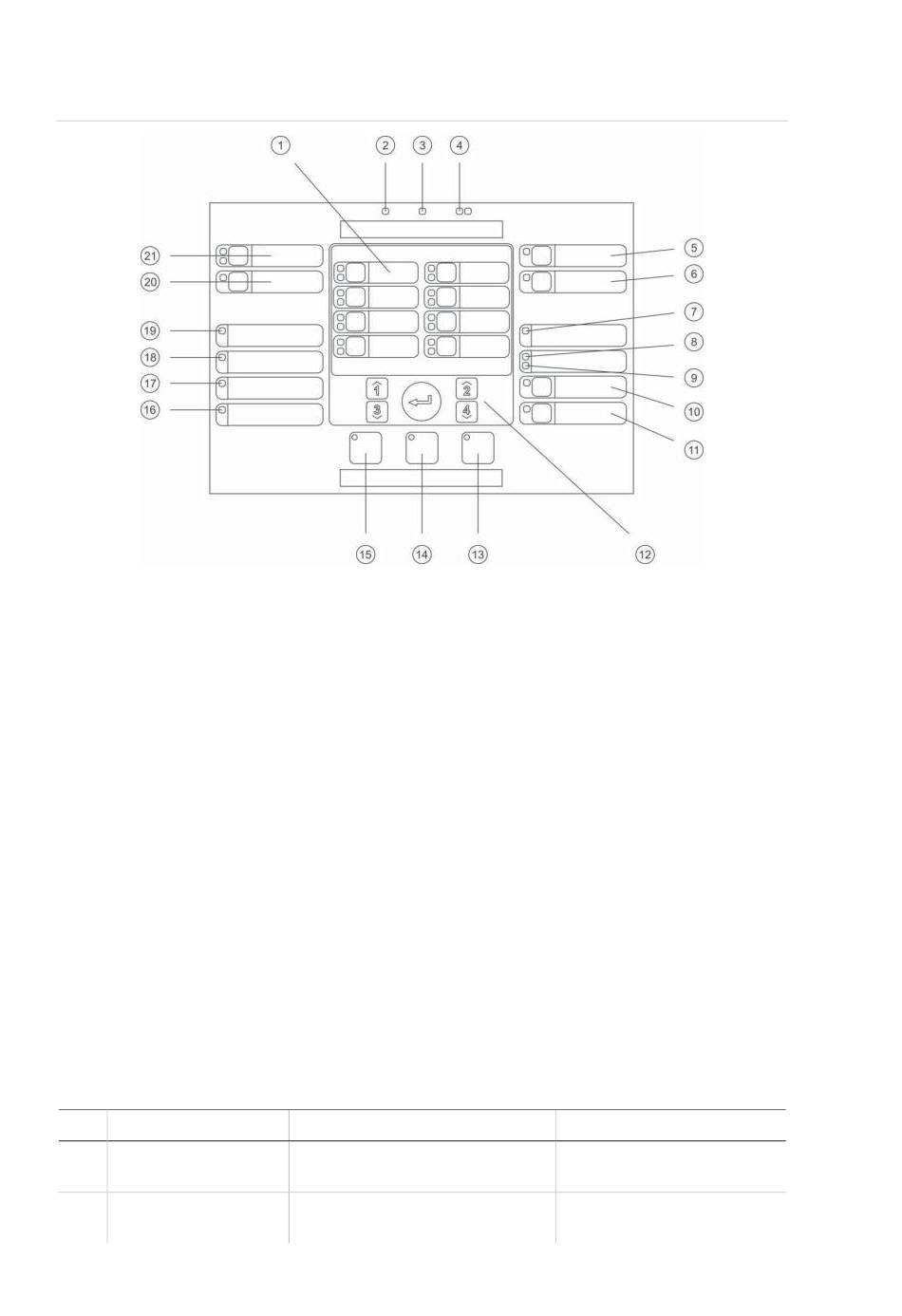

Afbeelding 2: Gebruikersinterface voor acht-zone bedieningspanelen
1. Zoneknoppen en LED's (Z1, Z2, enz.)
2. LED voeding
3. LED algemene fout
4. LED's algemeen brandalarm
5. Knop en LED voor evacuatie fout/buiten
dienst/test
6. Knop en LED voor evacuatievertraging [2]
7. LED voor netwerkfout
8. LED onderhoud detector [2]
9. LED uitbreiding I/O fout/buiten dienst
10. Knop en LED buiten dienst (algemeen)
11. Knop en LED test (algemeen)
Opmerkingen
[1] Twee-zone bedieningspanelen omvatten geen doormelding of waarschuwingssirenes voor
NEN2535.
[2] Regionale varianten omvatten wijzigingen in interfaceknoppen en LED's zoals weergegeven
in Tabel 4 onderstaand
Tabel 4: Regionale varianten van interfaceknoppen en LED's
Item
EN 54
6
Sirene vertraagd
8
Onderhoud detector
4
12. Configuratieknoppen
13. Knop en LED reset
14. Knop en LED stop zoemer
15. Knop en LED voor sounder start/stop [2]
16. LED voor systeemfout
17. LED buiten dienst
18. LED aardingsfout
19. LED voedingsfout
20. Knop en LED Doormelding vertraagd [1][2]
21. Knop en LED's voor doormelding ON/ACK
en fout/buiten dienst/test [1][2]
NEN 2535
Fout/buiten dienst/test
brandbescherming
Foutwaarschuwing fout/buiten
dienst
NBN S 21-100
Evacuatievertraging
Onderhoud detector
Bedieningshandleiding voor de 1X-F-reeks
