4. Leg de computer op de zijkant en verwijder de vier schroeven aan de achterkant van het chassis
waarmee de voedingseenheid is vastgezet. Schuif vervolgens de voedingseenheid naar de voorkant van
de computer en til hem uit het frame.

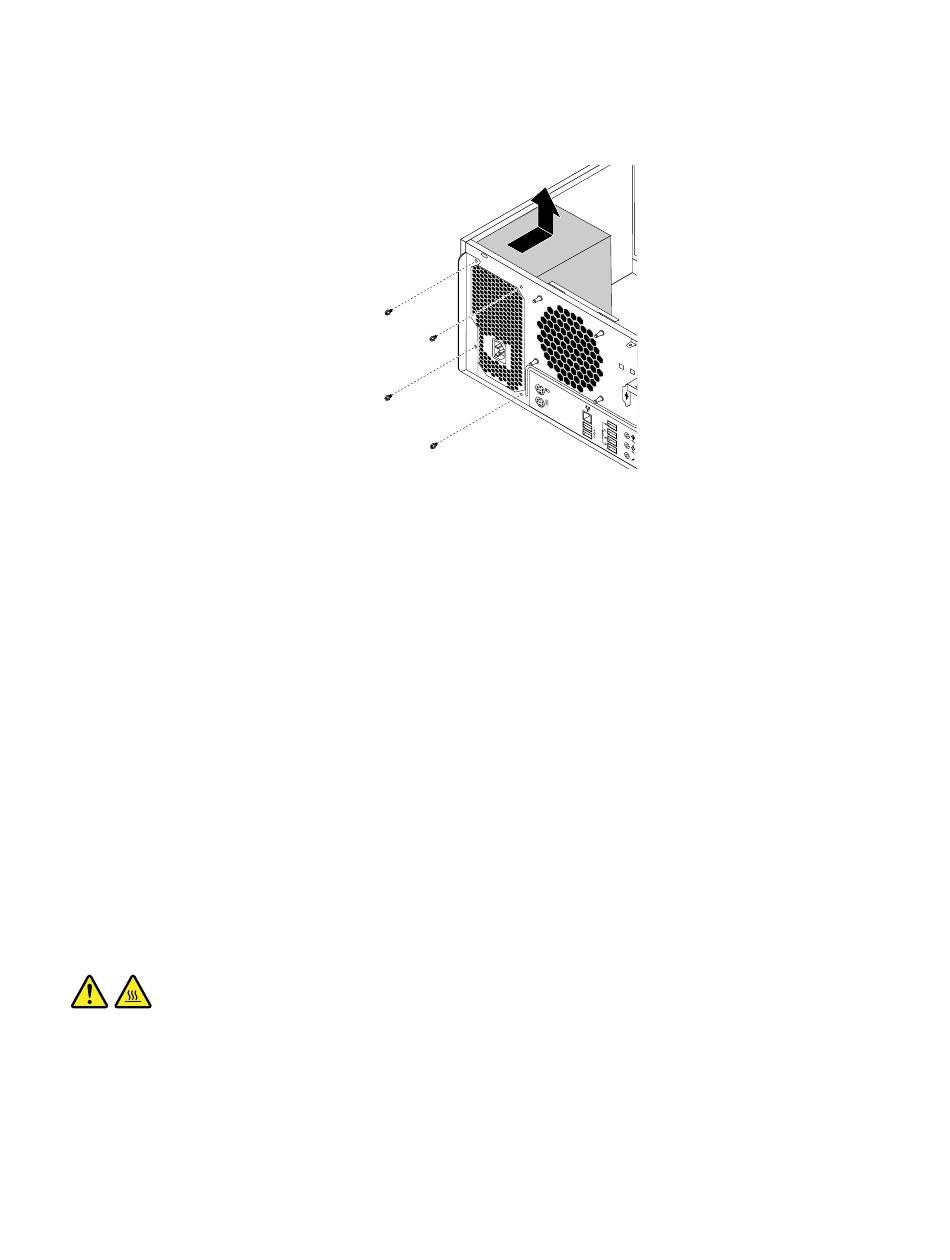

Figuur 65. De schroeven voor de voedingseenheid verwijderen
5. Controleer of de nieuwe voedingseenheid wel de juiste vervangende eenheid is.
6. Plaats de nieuwe voedingseenheid zodanig in het chassis dat de schroefgaten in de voedingseenheid
gelijk liggen met die in het chassis.
7. Breng de vier schroeven aan om de voedingseenheid vast te zetten.
Opmerking: Gebruik alleen de schroeven die door Lenovo zijn verstrekt.
8. Sluit de kabels van de voedingseenheid aan op de systeemplaat en op elk van de stations.
9. Maak alle voedingskabels van de voedingseenheid weer vast in de klemmetjes van het chassis.
Volgende stappen:
• Als u met een ander stuk hardware wilt werken, gaat u naar het desbetreffende gedeelte.
• Als u de installatie of vervanging wilt voltooien, gaat u naar 'Vervangen van de onderdelen voltooien'
op pagina 106.
Module met koelelement en ventilator
Attentie: Open uw computer niet of probeer geen reparatie voordat u de 'Lees dit eerst: belangrijke
veiligheidsinformatie' op pagina v hebt gelezen en begrepen.
WAARSCHUWING:
Het koelelement en de ventilatoreenheid kunnen zeer heet zijn. Zet de computer uit en laat de
computer enkele minuten afkoelen voor u de computerkap opent.
U vervangt de module met het koelelement en de ventilator als volgt:
1. Bereid de computer voor. Zie 'Uw computer voorbereiden en de computerkap verwijderen' op pagina 63.
2. Leg de computer op zijn zijkant. Zo kunt u beter bij de systeemplaat.
3. Kijk waar het koelelement met ventilator zich bevindt. Zie 'Onderdelen op de systeemplaat' op pagina 5.
.
Hoofdstuk 7
Hardware installeren of vervangen
97
