Montagehandleiding
12.2.4 Eisen aan het montageoppervlak - MG-serie
Voor de MG-serie moet ook aan de volgende eisen voor het montagevlak worden voldaan.
Aanwijzing
De waarden in de tabel gelden voor de voorspanningsklassen ZF en Z0. Voor Z1 of indien meer
dan één rail op hetzelfde oppervlak wordt gemonteerd, moeten de tabelwaarden ten minste
gehalveerd worden.
Tabel 12.7: Eisen aan het montagevlak - MG-serie
Reeks/grootte
MG_05
MG_07
MG_09
MG_12
MG_15
Eenheid: mm
12.2.5
Schouderhoogten en radii
Onnauwkeurige schouderhoogten en randradii van montagevlakken tasten de nauwkeurigheid
aan en kunnen leiden tot conflicten met de loopwagen of het railprofiel. De volgende
schouderhoogtes en randprofielen moeten in acht worden genomen om montageproblemen te
voorkomen.
12.2.5.1 HG en QH series

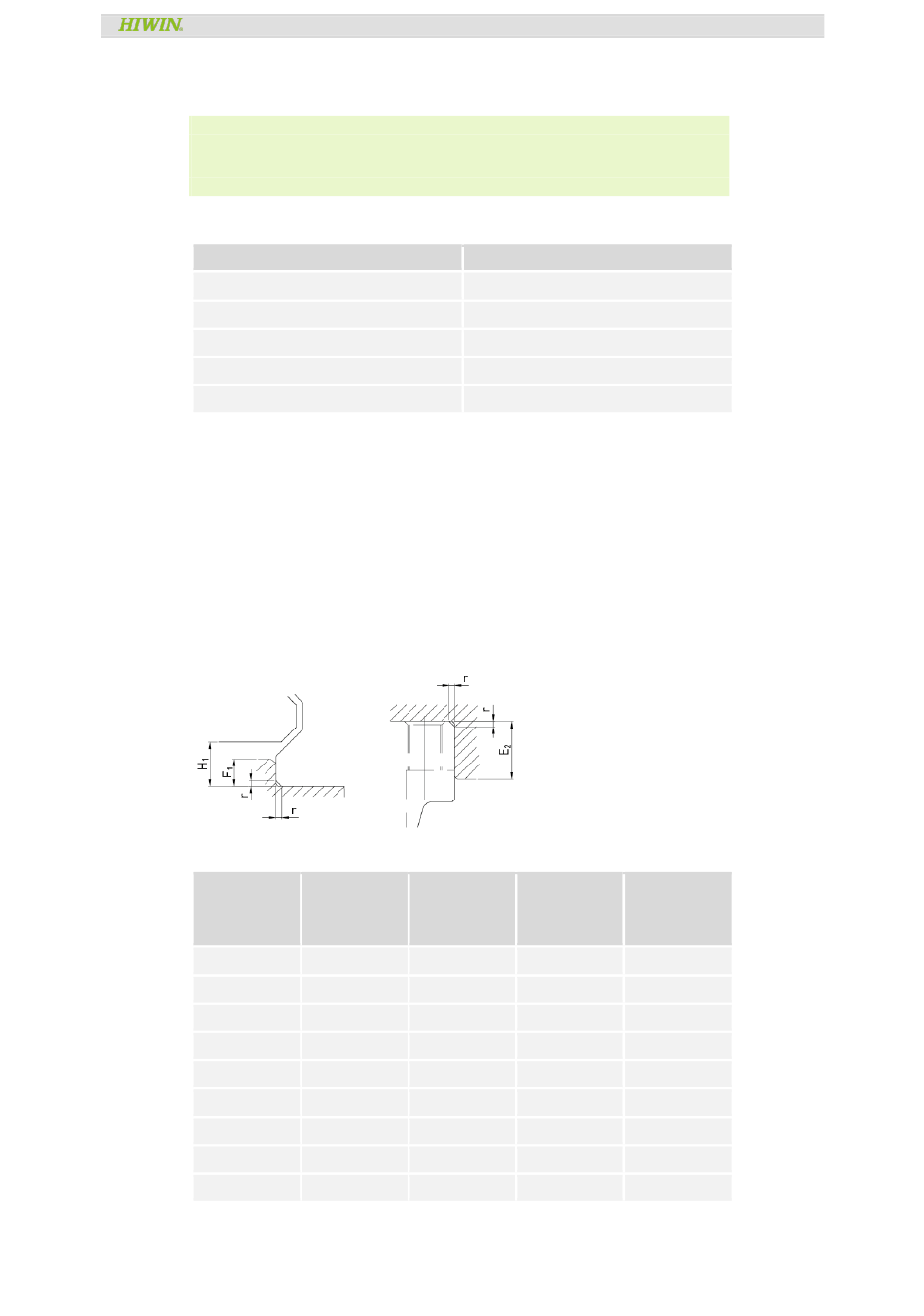

Afb. 12.5: Schouderhoogte en randradii - HG/QH serie
Loopwage
Profielrail
Tabel 12.8: Schouderhoogten en radii
Serie/
Max. radius van de
grootte
randen r
HG_15
0,5
QH_15
0,5
HG/QH_20
0,5
HG/QH_25
1,0
HG/QH_30
1,0
HG/QH_35
1,0
HG/QH_45
1,0
HG_55
1,5
HG_65
1,5
Eenheid: mm
Profielrailgeleiding
Vereiste vlakheid van het montagevlak
0,015/200
0,025/200
0,035/200
0,050/200
0,060/200
Schouderhoogte
Schouderhoogte
van de
van de
referentiezijde
referentiezijde van
van de rail E
de loopwagen E
1
3,0
4,0
3,0
4,0
3,5
5,0
5,0
5,0
5,0
5,0
6,0
6,0
8,0
8,0
10,0
10,0
10,0
10,0
GW-05-06-NL-2302-MA
Bijlage
Vrije hoogte onder
de loopwagen H
1
2
4,3
4,0
4,6
5,5
6,0
7,5
9,5
13,0
15,0
Pagina 70 van 100
