Montagehandleiding

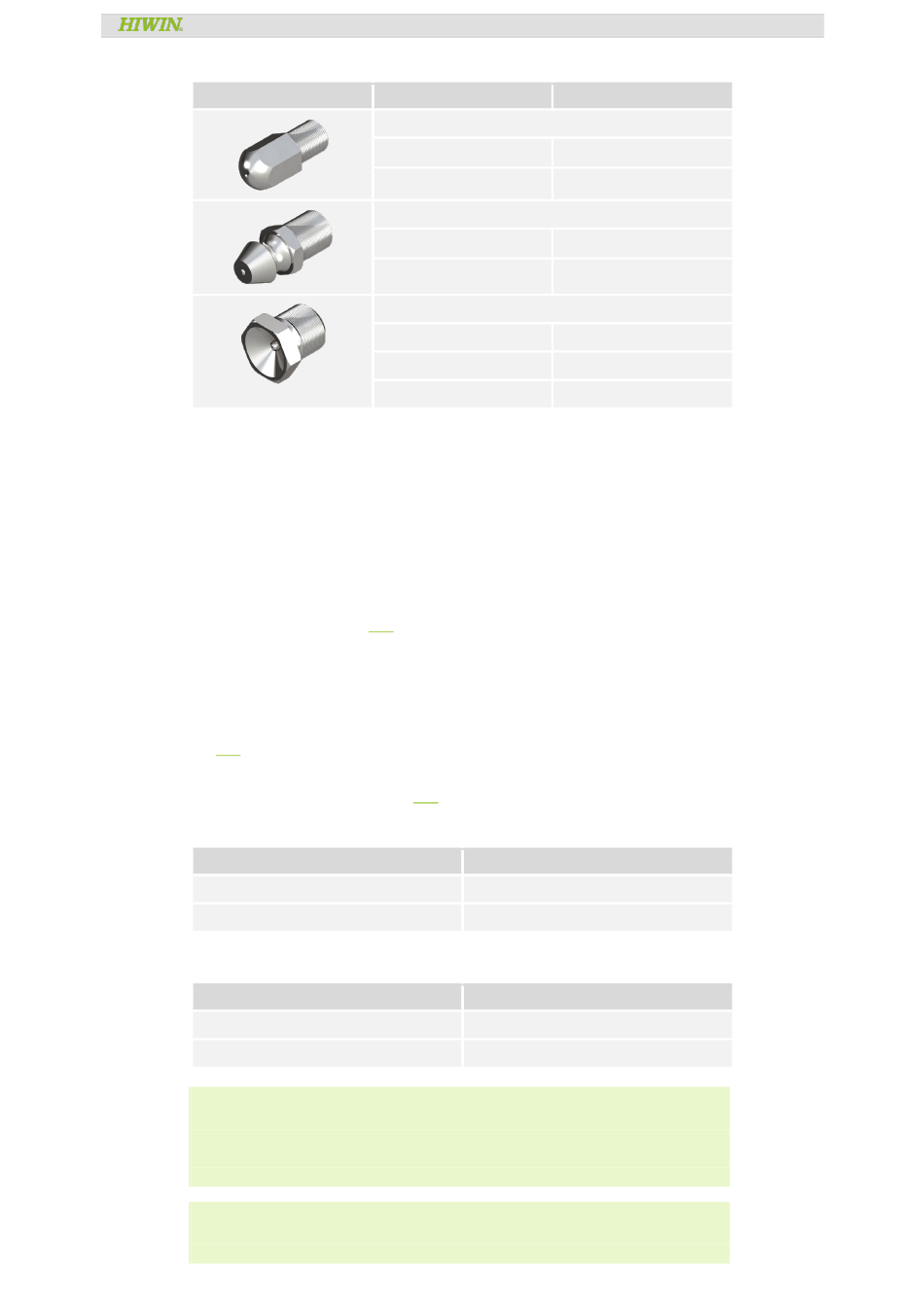

Tabel 8.8: Overzicht smeernippel en aanbevolen adapter smeerpistool
1)
Optioneel bij beperkte installatieruimte
8.10 Standaard smeertoestand van de profielrailgeleidingen bij
levering
Afhankelijk van de productgroep en de leveringsomvang worden de profielrailgeleidingen in de
volgende toestanden geleverd.
Geconserveerde loopwagens worden over het gehele oppervlak bevochtigd met een
corrosiewerende olie. Vóór de inbedrijfstelling moet een eerste smering worden uitgevoerd
overeenkomstig hoofdstuk 8.11 .
Basisgesmeerde loopwagens worden geleverd met een verminderde hoeveelheid vet. De
smeerkanalen zijn grotendeels vetvrij. Dit vergemakkelijkt de omschakeling van
smeermiddelen en maakt de overschakeling van vetsmering naar oliesmering mogelijk. De
basissmering is voldoende voor de montage van de profielrailgeleiding. Vóór de
inbedrijfstelling moet een eerste smering worden uitgevoerd overeenkomstig hoofdstuk
8.11 .
Voor een eerste smering behandelde loopwagens worden gesmeerd met de aanbevolen
hoeveelheid vet volgens hoofdstuk 8.13 .
Tabel 8.9: Standaard smeertoestand voor loopwagens gemonteerd op profielrails
Serie
HG, EG, CG, WE, QH, QE, QW, QR
RG, MG, CRG
Tabel 8.10: Standaard smeertoestand voor loopwagens die niet op profielrails zijn gemonteerd
Serie
HG, EG, CG, WE, RG, MG, CRG
QH, QE, QW, QR
Aanwijzing
Voor de basisvetsmering van de profielrailgeleidingen wordt een vet voor wentel- en glijlagers
gebruikt met minerale olie als basisolie en verdikkingsmiddelen volgens DIN 51825 (K2K),
NLGI-klasse 2. Basisolie-viscositeit bij QR: 100 mm
QW: 200 mm
2
bij 40 °C.
Aanwijzing
Indien de smeringstoestand afwijkt van de hier vermelde standaard, zal de specifieke
smeertoestand in de orderbevestiging worden vermeld.
Profielrailgeleiding
Smeernippel
Kogelsmeernippel
M3 × 0,5 P
M4 × 0,7 P
Conische smeernippel
M6 × 0,75 P
⅛ PT
Trechtersmeernippel
M3 × 0,5 P
M4 × 0,7 P
M6 × 0,75 P
Smeertoestand
Eerste vetsmering
Geconserveerd
Smeertoestand
Geconserveerd
Basisvetsmering
2
/s bij 40 °C; basisolieviscositeit bij QH, QE,
GW-05-06-NL-2302-MA
Smering
Aanbevolen adapter vetspuit
A2, A3
1)
1)
A2, A3
A1, A2
1)
A1, A2
1)
A4
A4
A4
